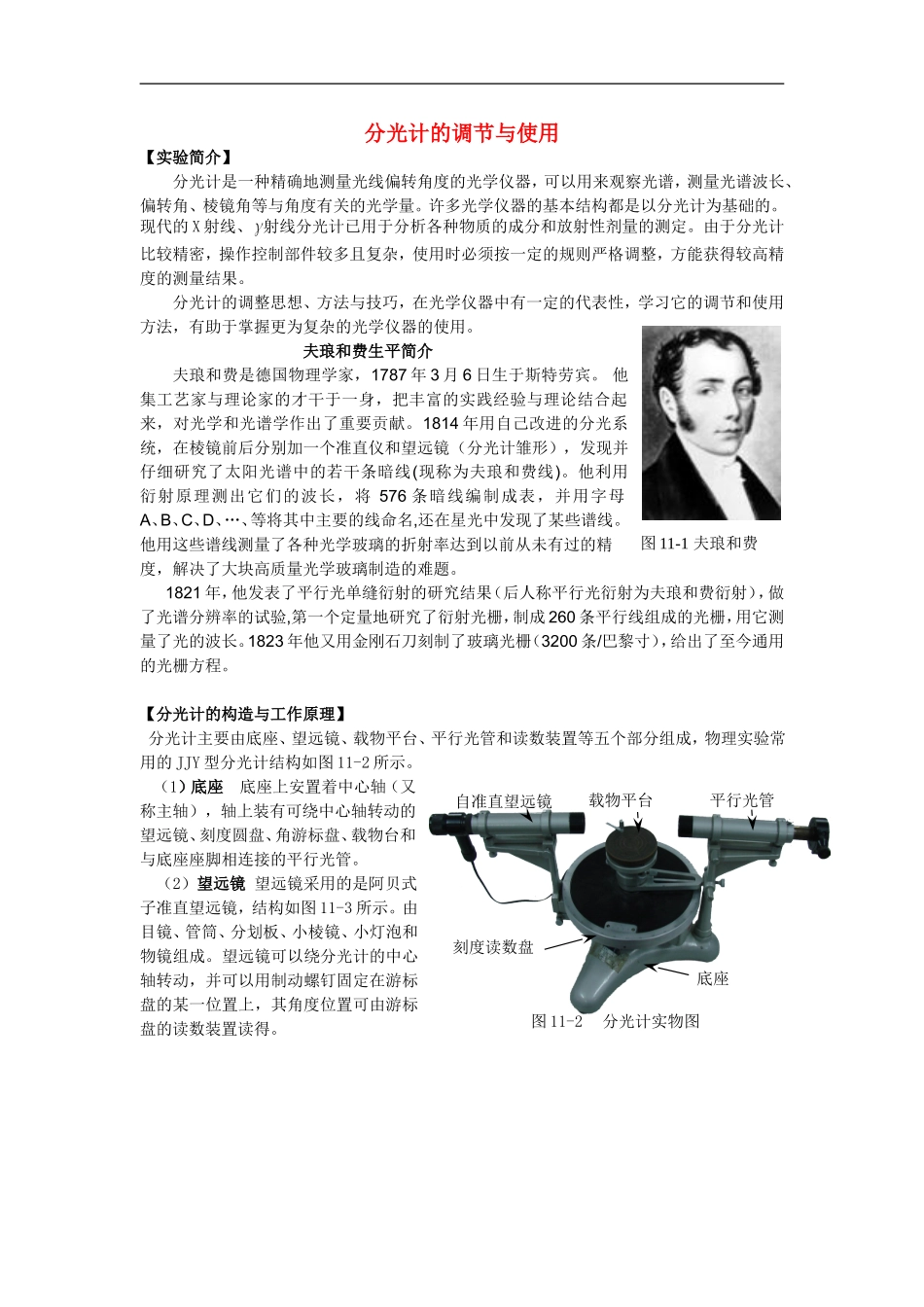

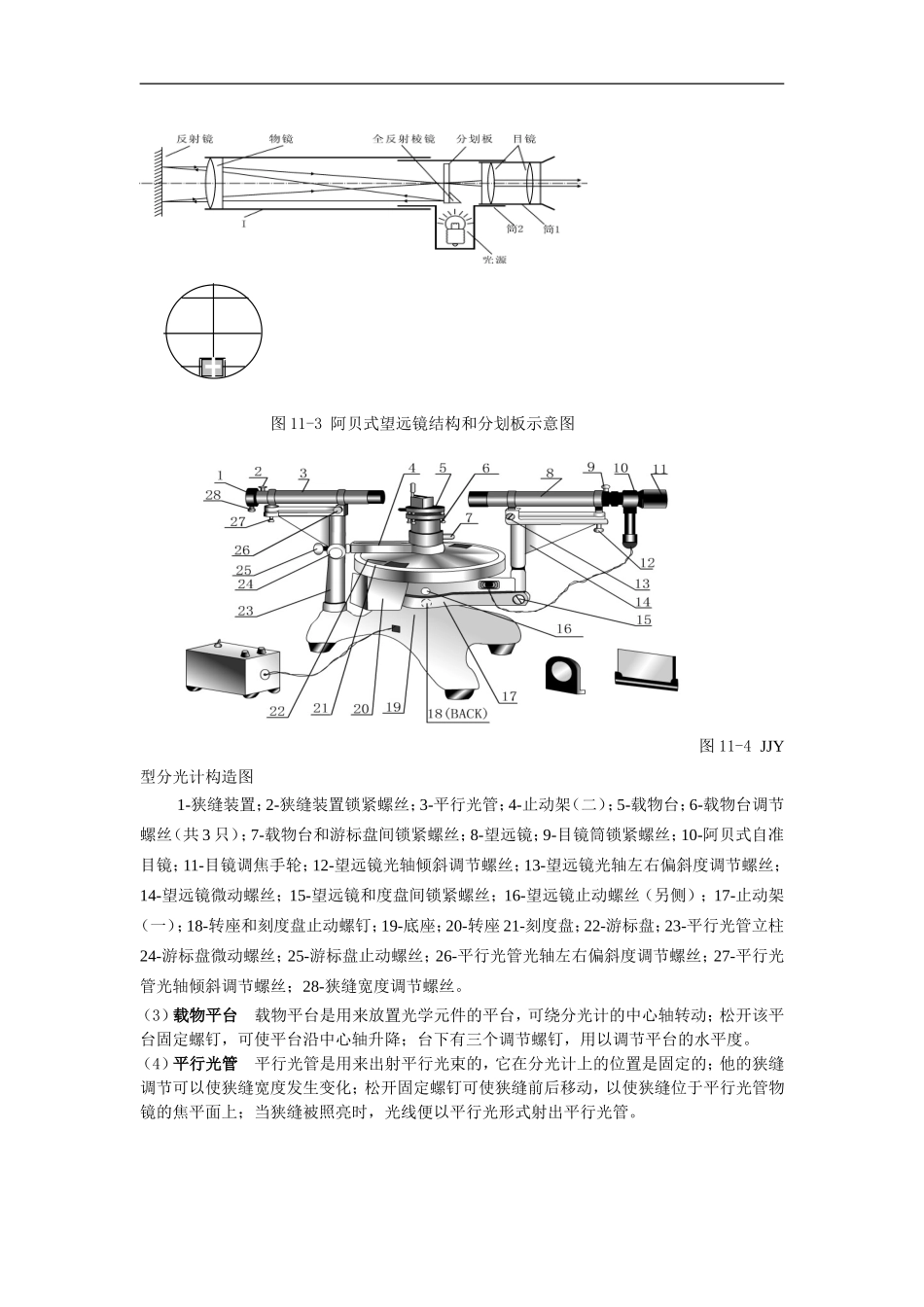

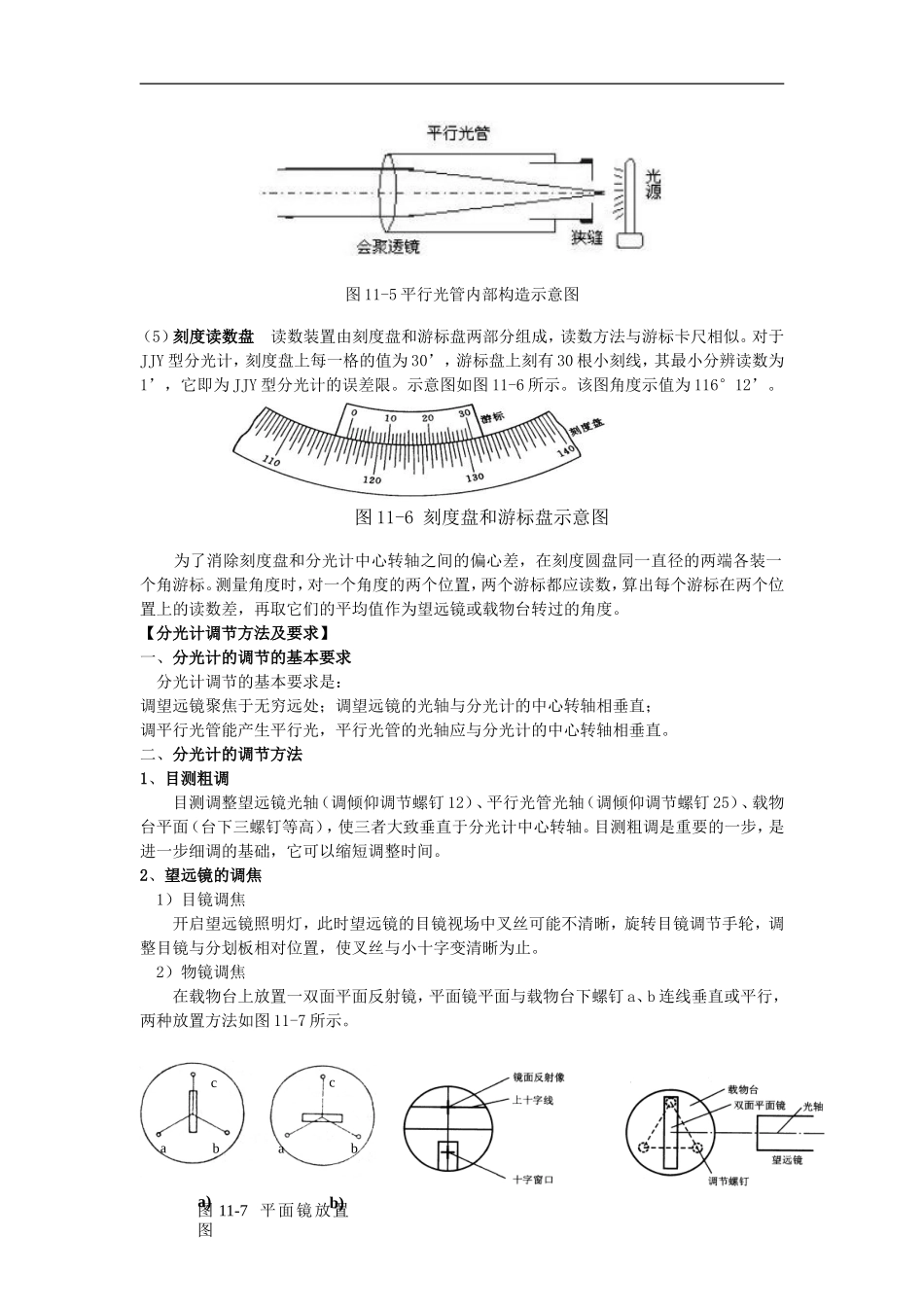

分光计的调节与使用【实验简介】分光计是一种精确地测量光线偏转角度的光学仪器，可以用来观察光谱，测量光谱波长、偏转角、棱镜角等与角度有关的光学量。许多光学仪器的基本结构都是以分光计为基础的。现代的 X 射线、 射线分光计已用于分析各种物质的成分和放射性剂量的测定。由于分光计比较精密，操作控制部件较多且复杂，使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。 分光计的调整思想、方法与技巧，在光学仪器中有一定的代表性，学习它的调节和使用方法，有助于掌握更为复杂的光学仪器的使用。 夫琅和费生平简介夫琅和费是德国物理学家，1787 年 3 月 6 日生于斯特劳宾。 他集工艺家与理论家的才干于一身，把丰富的实践经验与理论结合起来，对光学和光谱学作出了重要贡献。1814 年用自己改进的分光系统，在棱镜前后分别加一个准直仪和望远镜（分光计雏形），发现并仔细研究了太阳光谱中的若干条暗线(现称为夫琅和费线)。他利用衍射原理测出它们的波长，将 576 条暗线编制成表，并用字母A、B、C、D、…、等将其中主要的线命名,还在星光中发现了某些谱线。他用这些谱线测量了各种光学玻璃的折射率达到以前从未有过的精度，解决了大块高质量光学玻璃制造的难题。 1821 年，他发表了平行光单缝衍射的研究结果（后人称平行光衍射为夫琅和费衍射），做了光谱分辨率的试验,第一个定量地研究了衍射光栅，制成 260 条平行线组成的光栅，用它测量了光的波长。1823 年他又用金刚石刀刻制了玻璃光栅（3200 条/巴黎寸），给出了至今通用的光栅方程。【分光计的构造与工作原理】 分光计主要由底座、望远镜、载物平台、平行光管和读数装置等五个部分组成，物理实验常用的 JJY 型分光计结构如图 11-2 所示。（1）底座 底座上安置着中心轴（又称主轴），轴上装有可绕中心轴转动的望远镜、刻度圆盘、角游标盘、载物台和与底座座脚相连接的平行光管。 （2）望远镜 望远镜采用的是阿贝式子准直望远镜，结构如图 11-3 所示。由目镜、管筒、分划板、小棱镜、小灯泡和物镜组成。望远镜可以绕分光计的中心轴转动，并可以用制动螺钉固定在游标盘的某一位置上，其角度位置可由游标盘的读数装置读得。 图 11-1 夫琅和费载物平台平行光管自准直望远镜底座刻度读数盘图 11-2 分光计实物图 图 11-3 阿贝式望远镜结构和分划板示意图图 11-4 JJY型分光计构造图1-狭缝装置；2-狭缝装置锁紧螺丝；3-平行光管；4-止动...
