高中物理串联电路和并联电路

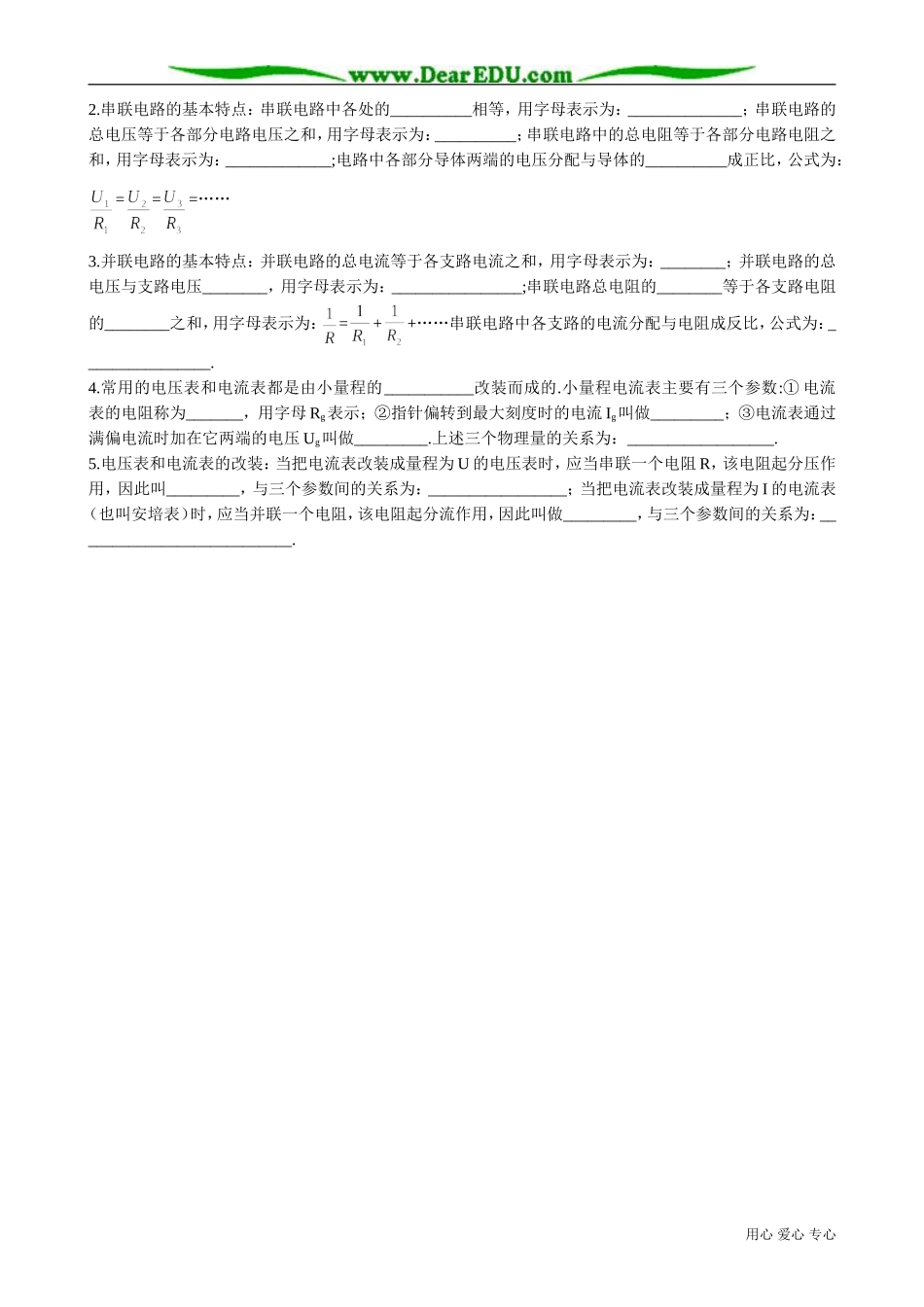

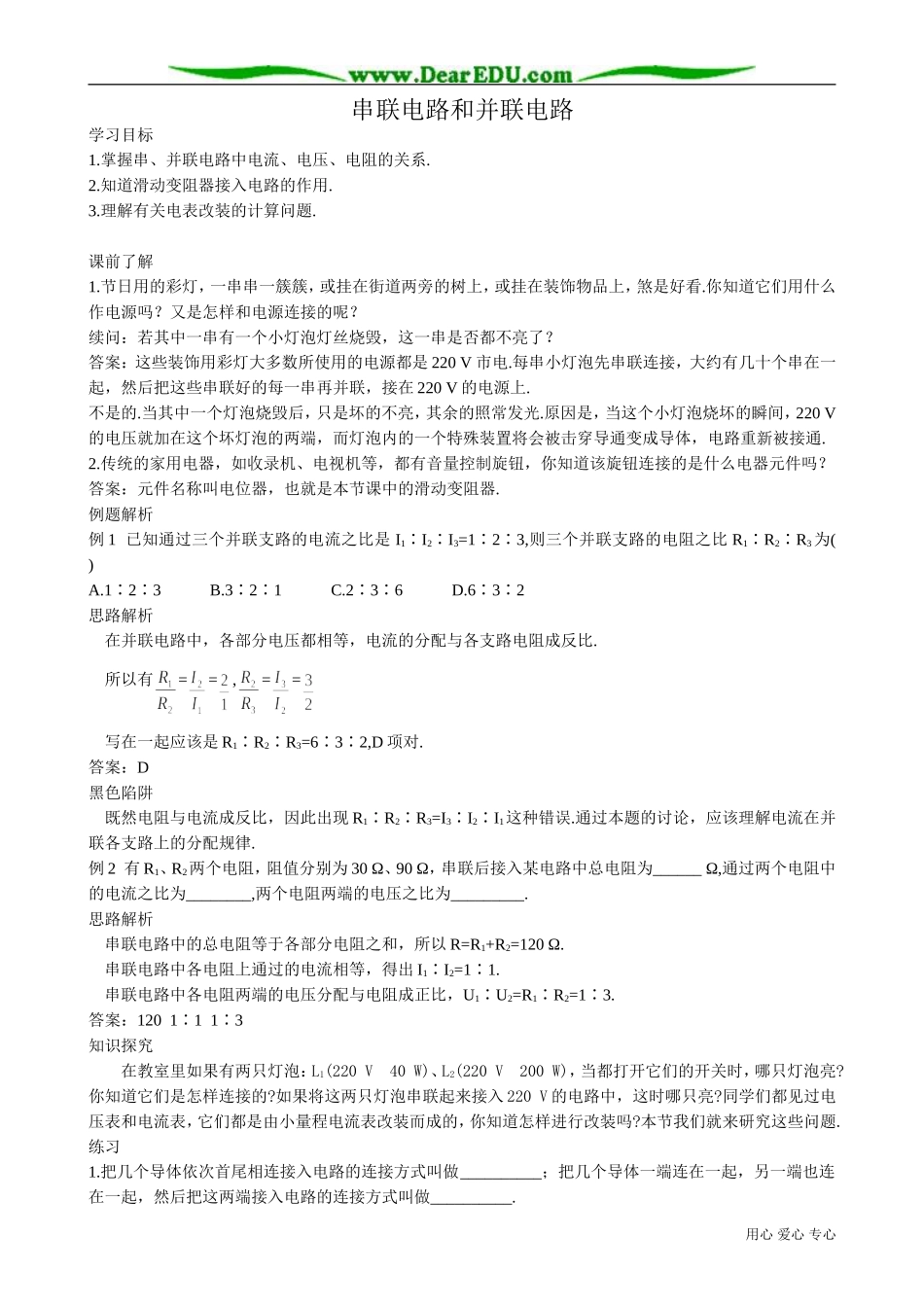

串联电路和并联电路学习目标1.掌握串、并联电路中电流、电压、电阻的关系.2.知道滑动变阻器接入电路的作用.3.理解有关电表改装的计算问题.课前了解1.节日用的彩灯，一串串一簇簇，或挂在街道两旁的树上，或挂在装饰物品上，煞是好看.你知道它们用什么作电源吗？又是怎样和电源连接的呢？续问：若其中一串有一个小灯泡灯丝烧毁，这一串是否都不亮了？答案：这些装饰用彩灯大多数所使用的电源都是 220 V 市电.每串小灯泡先串联连接，大约有几十个串在一起，然后把这些串联好的每一串再并联，接在 220 V 的电源上.不是的.当其中一个灯泡烧毁后，只是坏的不亮，其余的照常发光.原因是，当这个小灯泡烧坏的瞬间，220 V的电压就加在这个坏灯泡的两端，而灯泡内的一个特殊装置将会被击穿导通变成导体，电路重新被接通.2.传统的家用电器，如收录机、电视机等，都有音量控制旋钮，你知道该旋钮连接的是什么电器元件吗？答案：元件名称叫电位器，也就是本节课中的滑动变阻器.例题解析例 1 已知通过三个并联支路的电流之比是 I1∶I2∶I3=1∶2∶3,则三个并联支路的电阻之比 R1∶R2∶R3为( )A.1∶2∶3 B.3∶2∶1 C.2∶3∶6 D.6∶3∶2思路解析 在并联电路中，各部分电压都相等，电流的分配与各支路电阻成反比. 所以有==,== 写在一起应该是 R1∶R2∶R3=6∶3∶2,D 项对.答案：D黑色陷阱 既然电阻与电流成反比，因此出现 R1∶R2∶R3=I3∶I2∶I1这种错误.通过本题的讨论，应该理解电流在并联各支路上的分配规律.例 2 有 R1、R2两个电阻，阻值分别为 30 Ω、90 Ω，串联后接入某电路中总电阻为______ Ω,通过两个电阻中的电流之比为________,两个电阻两端的电压之比为_________.思路解析 串联电路中的总电阻等于各部分电阻之和，所以 R=R1+R2=120 Ω. 串联电路中各电阻上通过的电流相等，得出 I1∶I2=1∶1. 串联电路中各电阻两端的电压分配与电阻成正比，U1∶U2=R1∶R2=1∶3.答案：120 1∶1 1∶3知识探究 在教室里如果有两只灯泡：L1(220 V 40 W)、L2(220 V 200 W)，当都打开它们的开关时，哪只灯泡亮?你知道它们是怎样连接的?如果将这两只灯泡串联起来接入 220 V 的电路中，这时哪只亮?同学们都见过电压表和电流表，它们都是由小量程电流表改装而成的，你知道怎样进行改装吗?本节我们就来研究这些问题.练习1.把几个导体依次首尾相连接入电路的连接方式叫做__________；把几个导体一端连在一起，另一端也连在一起，然...
