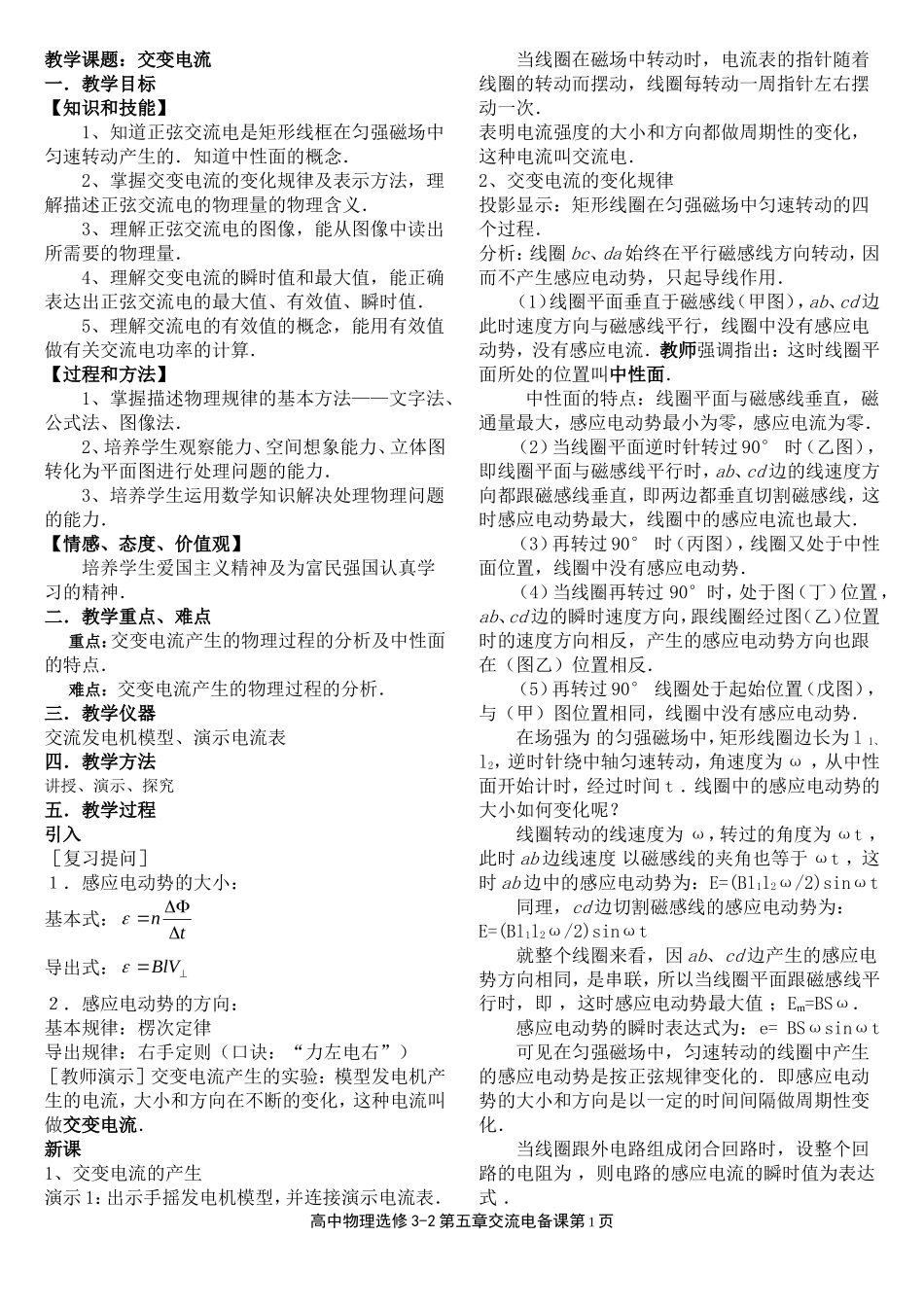

教学课题：交变电流 一．教学目标【知识和技能】 1、知道正弦交流电是矩形线框在匀强磁场中匀速转动产生的．知道中性面的概念． 2、掌握交变电流的变化规律及表示方法，理解描述正弦交流电的物理量的物理含义． 3、理解正弦交流电的图像，能从图像中读出所需要的物理量． 4、理解交变电流的瞬时值和最大值，能正确表达出正弦交流电的最大值、有效值、瞬时值． 5、理解交流电的有效值的概念，能用有效值做有关交流电功率的计算． 【过程和方法】1、掌握描述物理规律的基本方法——文字法、公式法、图像法． 2、培养学生观察能力、空间想象能力、立体图转化为平面图进行处理问题的能力． 3、培养学生运用数学知识解决处理物理问题的能力．【情感、态度、价值观】 培养学生爱国主义精神及为富民强国认真学习的精神．二．教学重点、难点重点：交变电流产生的物理过程的分析及中性面的特点．难点：交变电流产生的物理过程的分析． 三．教学仪器交流发电机模型、演示电流表四．教学方法讲授、演示、探究五．教学过程引入［复习提问］１．感应电动势的大小：基本式：tn 导出式：BlV２．感应电动势的方向：基本规律：楞次定律导出规律：右手定则（口诀：“力左电右”）［教师演示］交变电流产生的实验：模型发电机产生的电流，大小和方向在不断的变化，这种电流叫做交变电流．新课1、交变电流的产生演示 1：出示手摇发电机模型，并连接演示电流表． 当线圈在磁场中转动时，电流表的指针随着线圈的转动而摆动，线圈每转动一周指针左右摆动一次．表明电流强度的大小和方向都做周期性的变化，这种电流叫交流电．2、交变电流的变化规律投影显示：矩形线圈在匀强磁场中匀速转动的四个过程．分析：线圈 bc、da 始终在平行磁感线方向转动，因而不产生感应电动势，只起导线作用． （1）线圈平面垂直于磁感线（甲图），ab、cd 边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流．教师强调指出：这时线圈平面所处的位置叫中性面．中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零． （2）当线圈平面逆时针转过 90° 时（乙图），即线圈平面与磁感线平行时，ab、cd 边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大． （3）再转过 90° 时（丙图），线圈又处于中性面位置，线圈中没有感应电动势． （4）当线圈再转过...
