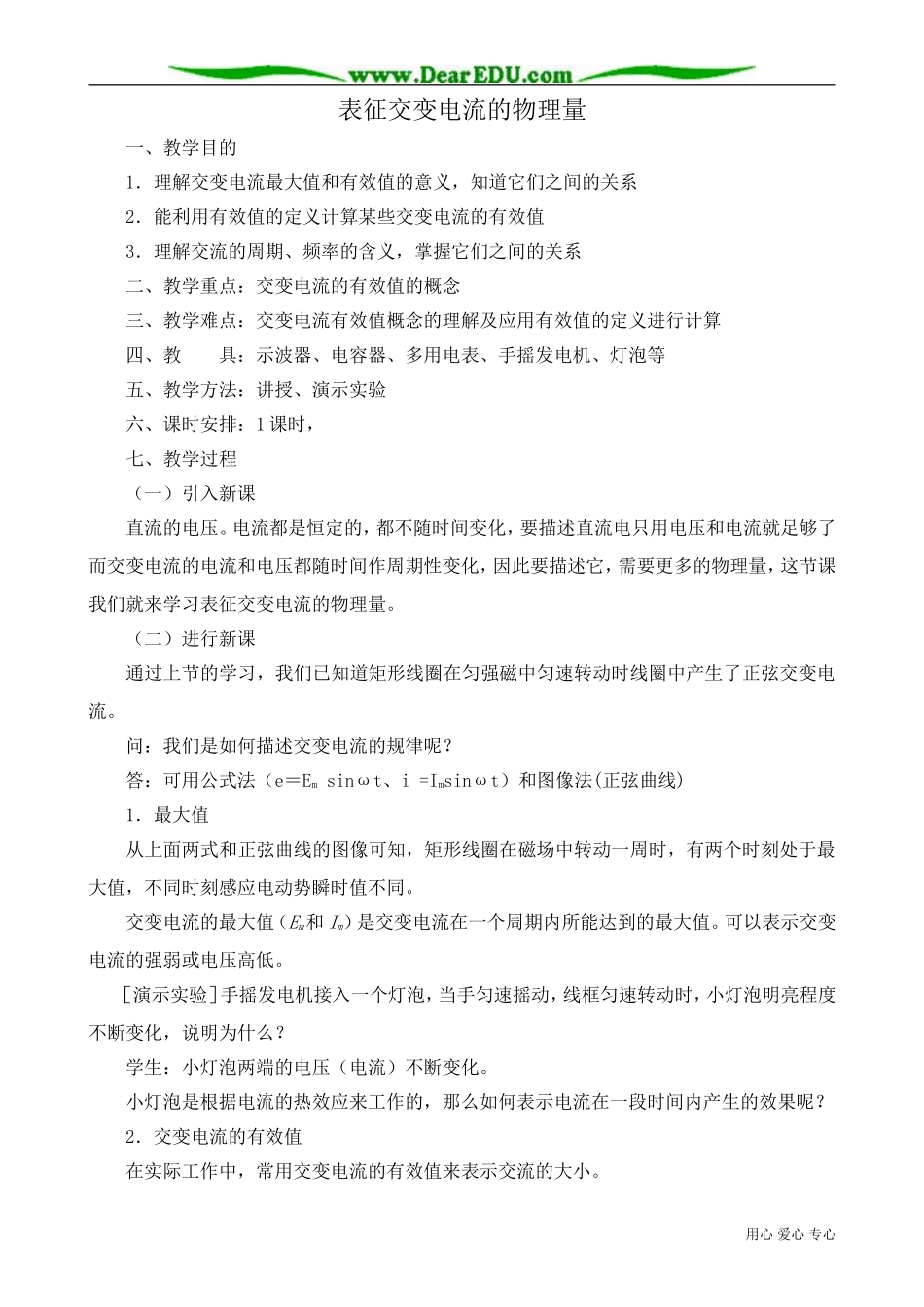

高中物理第二册表征交变电流的物理量_第1页
1/3

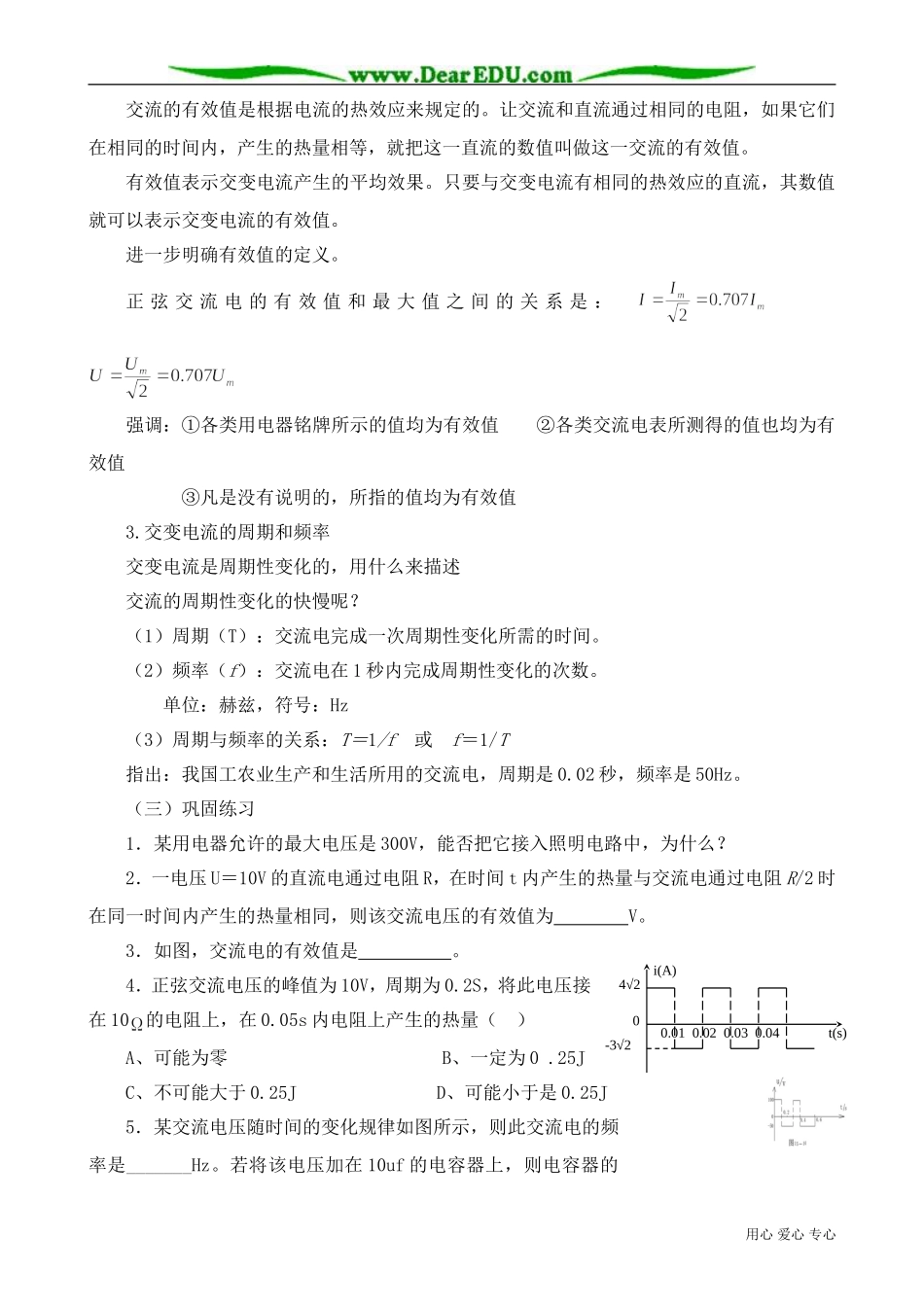

高中物理第二册表征交变电流的物理量_第2页
2/3

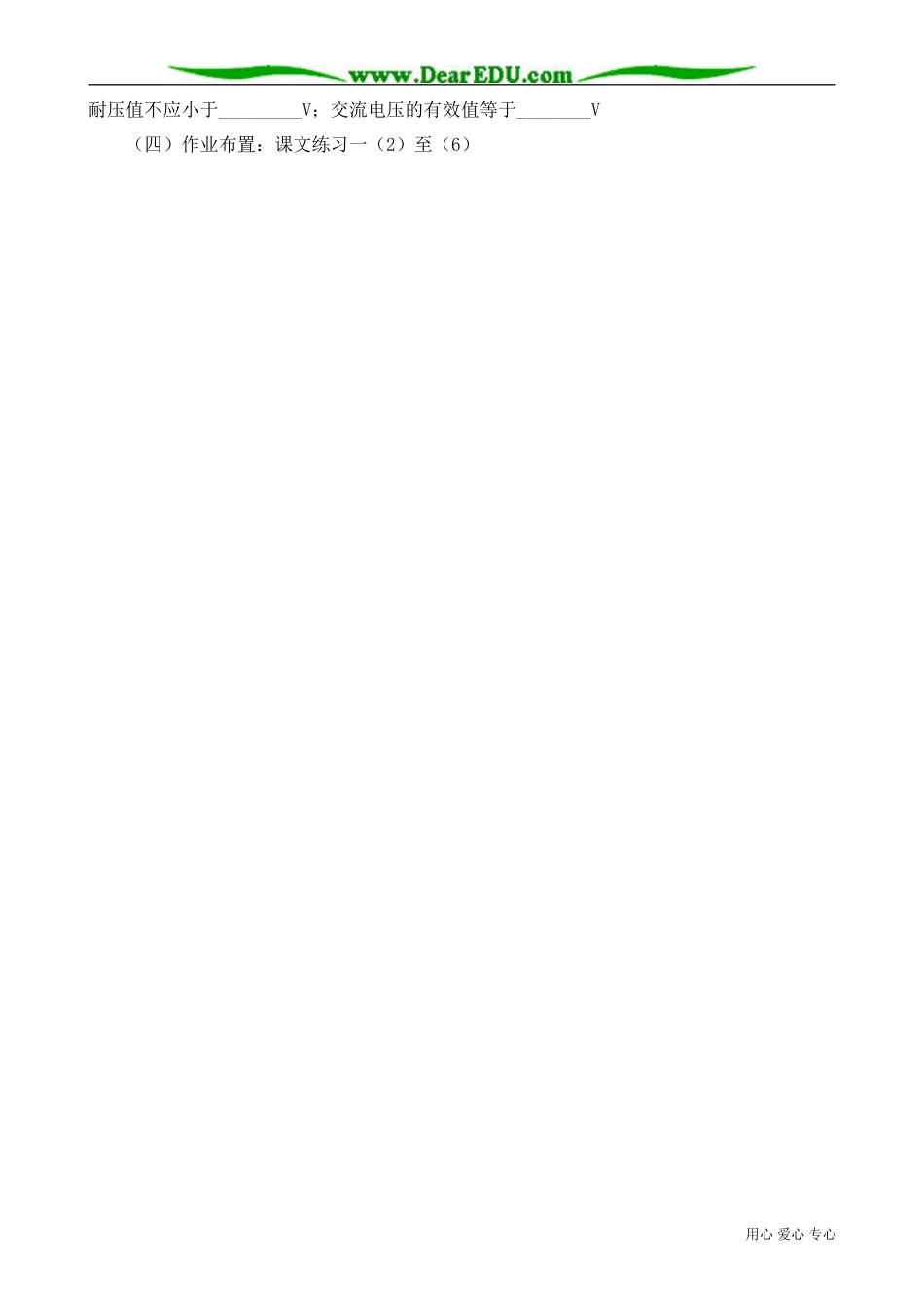

高中物理第二册表征交变电流的物理量_第3页
3/3
表征交变电流的物理量一、教学目的1.理解交变电流最大值和有效值的意义,知道它们之间的关系2.能利用有效值的定义计算某些交变电流的有效值3.理解交流的周期、频率的含义,掌握它们之间的关系二、教学重点:交变电流的有效值的概念三、教学难点:交变电流有效值概念的理解及应用有效值的定义进行计算四、教 具:示波器、电容器、多用电表、手摇发电机、灯泡等五、教学方法:讲授、演示实验六、课时安排:1 课时,七、教学过程 (一)引入新课直流的电压。电流都是恒定的,都不随时间变化,要描述直流电只用电压和电流就足够了而交变电流的电流和电压都随时间作周期性变化,因此要描述它,需要更多的物理量,这节课我们就来学习表征交变电流的物理量。(二)进行新课通过上节的学习,我们已知道矩形线圈在匀强磁中匀速转动时线圈中产生了正弦交变电流。问:我们是如何描述交变电流的规律呢?答:可用公式法(e=Em sinωt、i =Imsinωt)和图像法(正弦曲线)1.最大值从上面两式和正弦曲线的图像可知,矩形线圈在磁场中转动一周时,有两个时刻处于最大值,不同时刻感应电动势瞬时值不同。交变电流的最大值(Em和 Im)是交变电流在一个周期内所能达到的最大值。可以表示交变电流的强弱或电压高低。[演示实验]手摇发电机接入一个灯泡,当手匀速摇动,线框匀速转动时,小灯泡明亮程度不断变化,说明为什么?学生:小灯泡两端的电压(电流)不断变化。小灯泡是根据电流的热效应来工作的,那么如何表示电流在一段时间内产生的效果呢?2.交变电流的有效值在实际工作中,常用交变电流的有效值来表示交流的大小。用心 爱心 专心交流的有效值是根据电流的热效应来规定的。让交流和直流通过相同的电阻,如果它们在相同的时间内,产生的热量相等,就把这一直流的数值叫做这一交流的有效值。有效值表示交变电流产生的平均效果。只要与交变电流有相同的热效应的直流,其数值就可以表示交变电流的有效值。进一步明确有效值的定义。正 弦 交 流 电 的 有 效 值 和 最 大 值 之 间 的 关 系 是 : 强调:①各类用电器铭牌所示的值均为有效值 ②各类交流电表所测得的值也均为有效值 ③凡是没有说明的,所指的值均为有效值3.交变电流的周期和频率交变电流是周期性变化的,用什么来描述交流的周期性变化的快慢呢?(1)周期(T):交流电完成一次周期性变化所需的时间。(2)频率(f):交流电在 1 秒内完成周期性变化的次数。 ...
