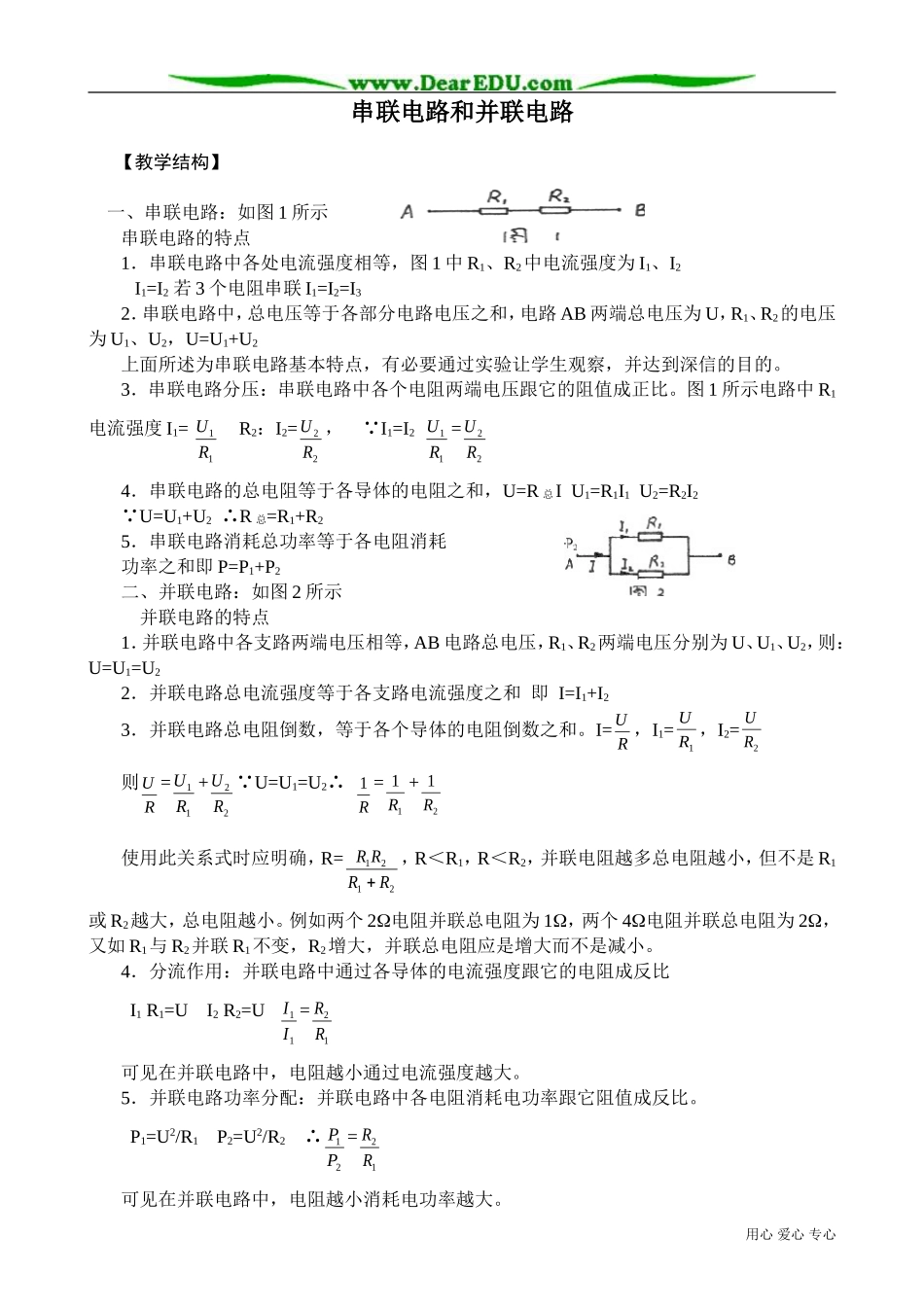

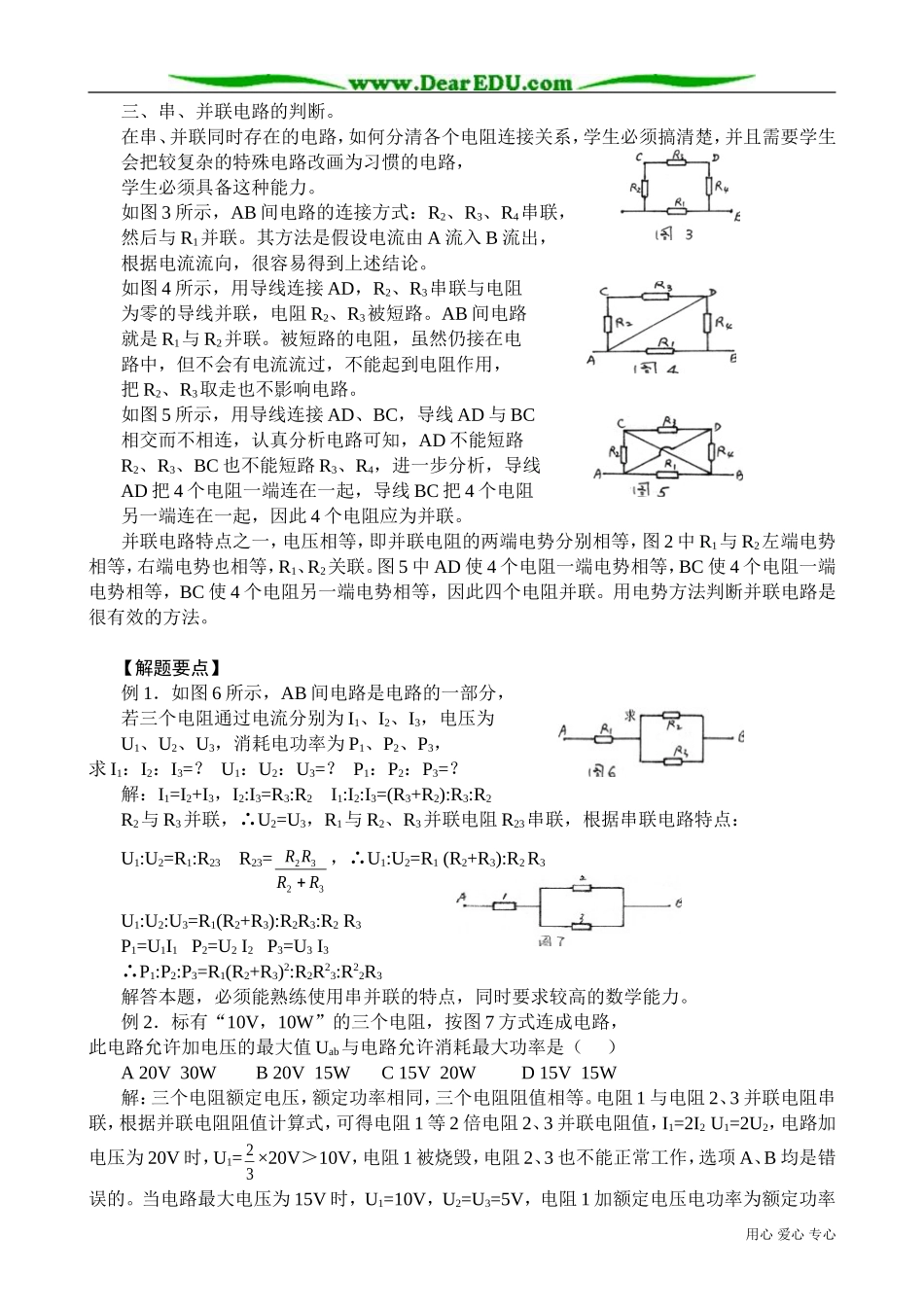

串联电路和并联电路 【教学结构】 一、串联电路：如图 1 所示串联电路的特点1．串联电路中各处电流强度相等，图 1 中 R1、R2中电流强度为 I1、I2 I1=I2 若 3 个电阻串联 I1=I2=I32．串联电路中，总电压等于各部分电路电压之和，电路 AB 两端总电压为 U，R1、R2的电压为 U1、U2，U=U1+U2上面所述为串联电路基本特点，有必要通过实验让学生观察，并达到深信的目的。3．串联电路分压：串联电路中各个电阻两端电压跟它的阻值成正比。图 1 所示电路中 R1电流强度 I1= 11RU R2：I2=22RU ， I1=I2 11RU =22RU4．串联电路的总电阻等于各导体的电阻之和，U=R 总I U1=R1I1 U2=R2I2 U=U1+U2 ∴R 总=R1+R25．串联电路消耗总功率等于各电阻消耗功率之和即 P=P1+P2二、并联电路：如图 2 所示 并联电路的特点1．并联电路中各支路两端电压相等，AB 电路总电压，R1、R2两端电压分别为 U、U1、U2，则：U=U1=U22．并联电路总电流强度等于各支路电流强度之和 即 I=I1+I23．并联电路总电阻倒数，等于各个导体的电阻倒数之和。I= RU ，I1=1RU ，I2=2RU则RU =11RU +22RU U=U1=U2∴ R1 =11R+21R使用此关系式时应明确，R=2121RRRR，R＜R1，R＜R2，并联电阻越多总电阻越小，但不是 R1或 R2越大，总电阻越小。例如两个 2电阻并联总电阻为 1，两个 4电阻并联总电阻为 2，又如 R1与 R2并联 R1不变，R2增大，并联总电阻应是增大而不是减小。4．分流作用：并联电路中通过各导体的电流强度跟它的电阻成反比 I1 R1=U I2 R2=U 11II =12RR可见在并联电路中，电阻越小通过电流强度越大。5．并联电路功率分配：并联电路中各电阻消耗电功率跟它阻值成反比。 P1=U2/R1 P2=U2/R2 ∴21PP =12RR可见在并联电路中，电阻越小消耗电功率越大。用心 爱心 专心三、串、并联电路的判断。在串、并联同时存在的电路，如何分清各个电阻连接关系，学生必须搞清楚，并且需要学生会把较复杂的特殊电路改画为习惯的电路，学生必须具备这种能力。如图 3 所示，AB 间电路的连接方式：R2、R3、R4串联，然后与 R1并联。其方法是假设电流由 A 流入 B 流出，根据电流流向，很容易得到上述结论。如图 4 所示，用导线连接 AD，R2、R3串联与电阻为零的导线并联，电阻 R2、R3被短路。AB 间电路就是 R1与 R2并联。被短路的电阻，虽然仍接在电路中，但不会有电流流过，不能起到电阻作用，把 R2、R3取走也不影响电...
