拉森钢板桩专项施工方法VIP免费

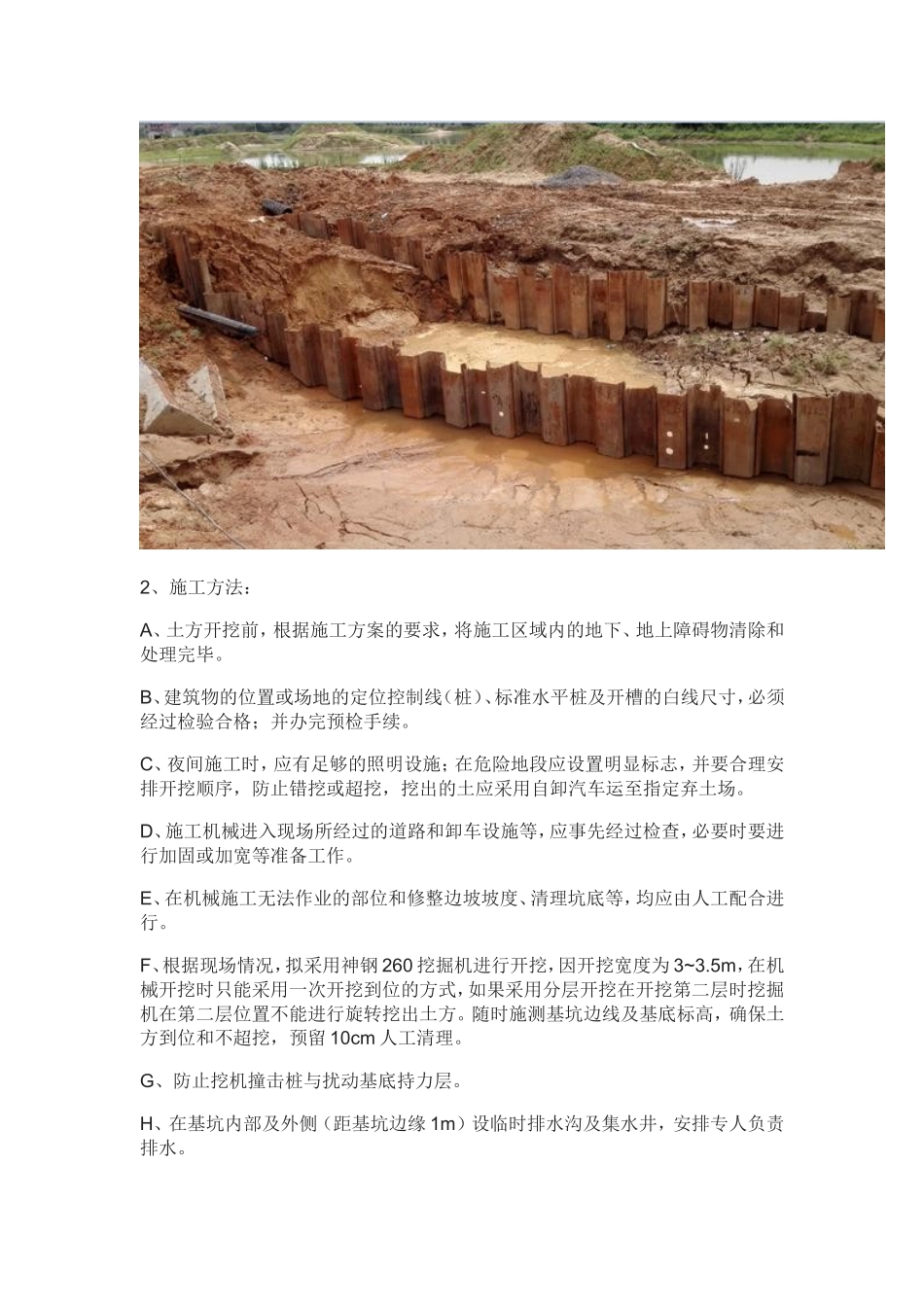

拉森钢板桩专项施工方法雪花士兵2017-12-1821:13:23拉森钢板桩主要施工方法一、施工工艺施工工艺流程如下：测量放线→施工定位桩→安装定位架→插打钢板桩→基坑开挖至垫层底→排水系统设置→回填→拔除钢板桩。1测量放线在基坑开挖之前，按照图纸所示坐标及尺寸，放出污水管中心线及基坑开挖边线并测设临时水准点，作为污水管施工过程高程控制依据，中心线应引至两端木桩上，以便随时进行中心线检查。测量放线成果须经监理工程师复核无误后方可进行下一步施工。2施工定位桩测量定测方位放线，定出拉森钢板桩插入位置。采用履带式液压单斗震动打桩机(带夹具)，首先打定位桩，间隔9m左右打设一根拉森桩。用一根横在两根中间，制作导向夹具，沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。3安装定位架用一根钢板桩横在两根定位桩中间，制作导向夹具，沉桩时振动箱移动到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。4插打钢板桩1、沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。2、在振动插入土层时，如遇有地下杂物及小石砂块，可将板桩振动起拔掉再插下，这样上下来回振动插入多次直至插进为止，沉桩过程中，吊钩下降速度应注意控制，维持沉桩悬吊状态下沉，以保证桩的垂直。3、现场工作人员必须听从指挥，起吊9m钢板桩时，套绳必须挂在钢板桩1.8m~1m的牢固部位，以免失灵滑脱，操作控制箱人员应密切注意吊车的转动方向，逐根紧扣并经常检查套绳，防止损坏发生意外事故。4、打完拉森钢钢板桩及锚定桩后，在拉森桩的上部焊接钢牛腿，搁置固定钢围檩焊接横撑进行持力加固。5基坑开挖1、主要机具：A、挖土机械有：挖掘机、自卸汽车等。B、一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺等。2、施工方法：A、土方开挖前，根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。B、建筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的白线尺寸，必须经过检验合格；并办完预检手续。C、夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖，挖出的土应采用自卸汽车运至指定弃土场。D、施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。E、在机械施工无法作业的部位和修整边坡坡度、清理坑底等，均应由人工配合进行。F、根据现场情况，拟采用神钢260挖掘机进行开挖，因开挖宽度为3~3.5m，在机械开挖时只能采用一次开挖到位的方式，如果采用分层开挖在开挖第二层时挖掘机在第二层位置不能进行旋转挖出土方。随时施测基坑边线及基底标高，确保土方到位和不超挖，预留10cm人工清理。G、防止挖机撞击桩与扰动基底持力层。H、在基坑内部及外侧（距基坑边缘1m）设临时排水沟及集水井，安排专人负责排水。6排水系统设置1、根据地勘资料，本场地地下水位较高，现场局部开挖施工过程中可见有地下水，因此基坑开挖前与开挖过程中，需采取相应排水降水措施，以确保基坑施工的安全，基坑四周设置临时流水沟、降水井配合集水坑及时外排。2、基坑内采用4台100mm水泵抽水，降水井配备15台50mm水泵抽水另准备5台50mm水泵备用。7回填污水管施工完成达到回填条件时，清理干净基坑杂物，采用符合设计要求的的中粗砂进行分层夯实回填并水密，由一端向另一端自下而上分层进行。回填时，应注意保护结构不受破坏。8拔除钢板桩1、污水管施工回填完毕后方可拔除钢板桩，拔桩用20T履带吊车起吊。2、拔桩前必须对钢板桩之间的空档进行回填。3、在拔每根钢板桩时，必须拉好回绳，做到吊钩垂直于水平，缓慢地拔桩，在道路较窄地方配备卷扬机，拔起后拖出去，拔满一车，还一车，保持施工场地的整洁。4、拔桩时派人员进行监测，如监测人员发出警告时，必须减慢拔桩的速度，或暂停拔桩，待采取相应措施后再继续拔桩。1.9钢板桩受力简算1、根据设...
