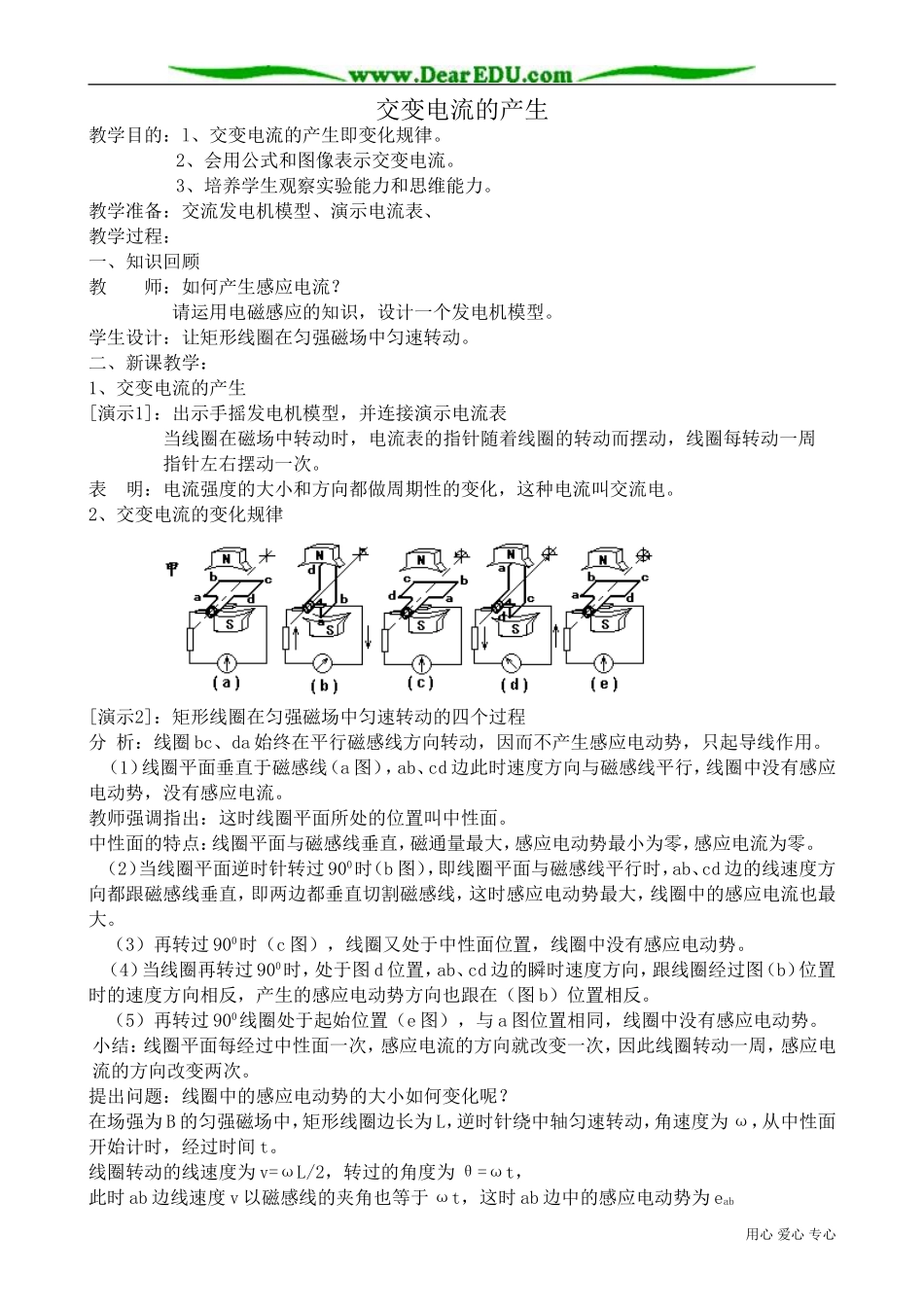

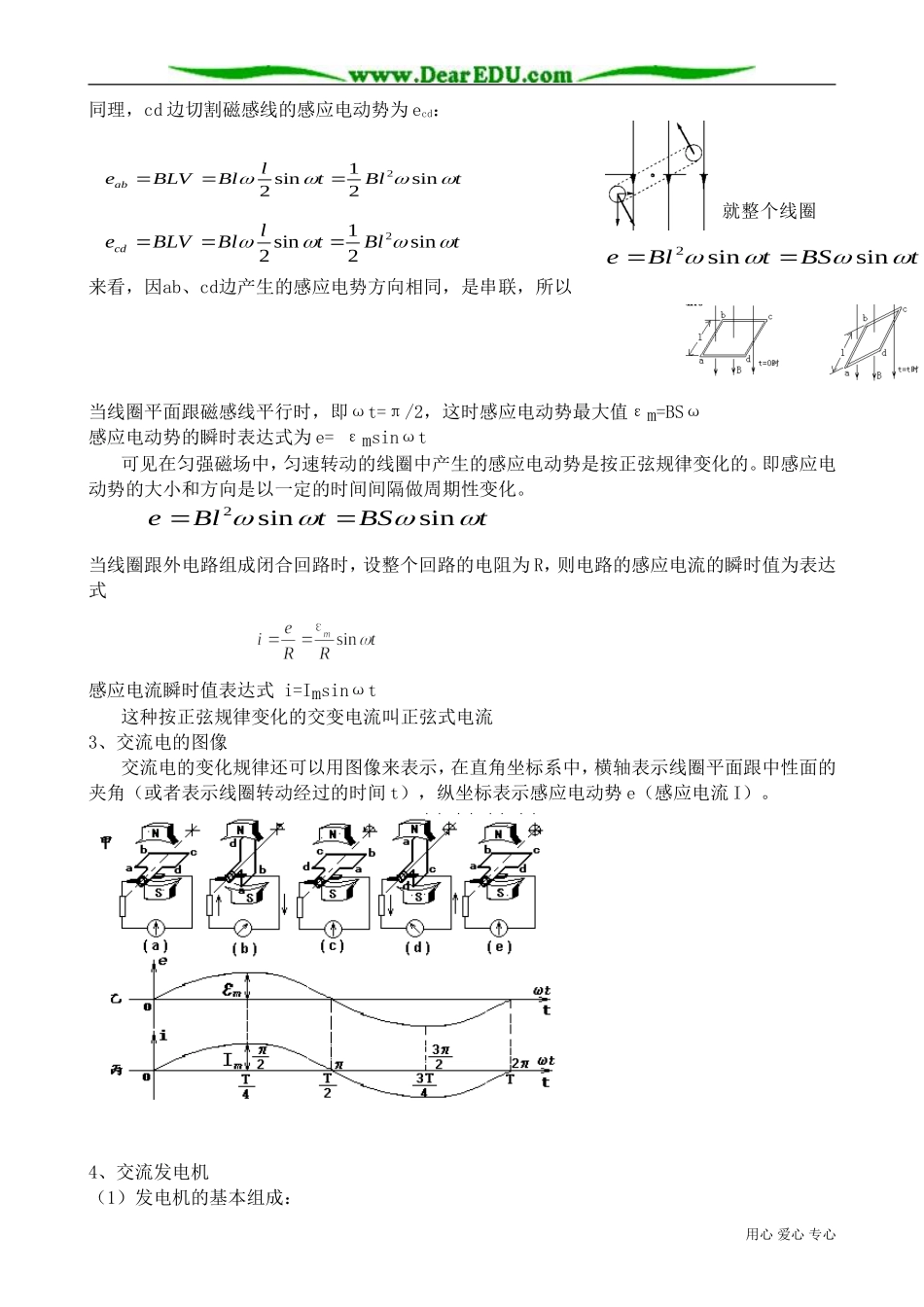

交变电流的产生教学目的：l、交变电流的产生即变化规律。2、会用公式和图像表示交变电流。3、培养学生观察实验能力和思维能力。教学准备：交流发电机模型、演示电流表、教学过程：一、知识回顾教 师：如何产生感应电流？ 请运用电磁感应的知识，设计一个发电机模型。学生设计：让矩形线圈在匀强磁场中匀速转动。二、新课教学：1、交变电流的产生[演示1]：出示手摇发电机模型，并连接演示电流表当线圈在磁场中转动时，电流表的指针随着线圈的转动而摆动，线圈每转动一周指针左右摆动一次。表 明：电流强度的大小和方向都做周期性的变化，这种电流叫交流电。2、交变电流的变化规律[演示2]：矩形线圈在匀强磁场中匀速转动的四个过程分 析：线圈 bc、da 始终在平行磁感线方向转动，因而不产生感应电动势，只起导线作用。（1）线圈平面垂直于磁感线（a 图），ab、cd 边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流。教师强调指出：这时线圈平面所处的位置叫中性面。中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零。（2）当线圈平面逆时针转过 900时（b 图），即线圈平面与磁感线平行时，ab、cd 边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大。（3）再转过 900时（c 图），线圈又处于中性面位置，线圈中没有感应电动势。（4）当线圈再转过 900时，处于图 d 位置，ab、cd 边的瞬时速度方向，跟线圈经过图（b）位置时的速度方向相反，产生的感应电动势方向也跟在（图 b）位置相反。（5）再转过 900线圈处于起始位置（e 图），与 a 图位置相同，线圈中没有感应电动势。小结：线圈平面每经过中性面一次，感应电流的方向就改变一次，因此线圈转动一周，感应电流的方向改变两次。提出问题：线圈中的感应电动势的大小如何变化呢？在场强为 B 的匀强磁场中，矩形线圈边长为 L，逆时针绕中轴匀速转动，角速度为 ω，从中性面开始计时，经过时间 t。 线圈转动的线速度为 v=ωL/2，转过的角度为 θ=ωt，此时 ab 边线速度 v 以磁感线的夹角也等于 ωt，这时 ab 边中的感应电动势为 eab用心 爱心 专心同理，cd 边切割磁感线的感应电动势为 ecd：就整个线圈来看，因ab、cd边产生的感应电势方向相同，是串联，所以当线圈平面跟磁感线平行时，即ωt=π/2，这时感应电动势最大值εm=BSω感应电动势的瞬时表达式...
