高中物理闭合电路欧姆定律

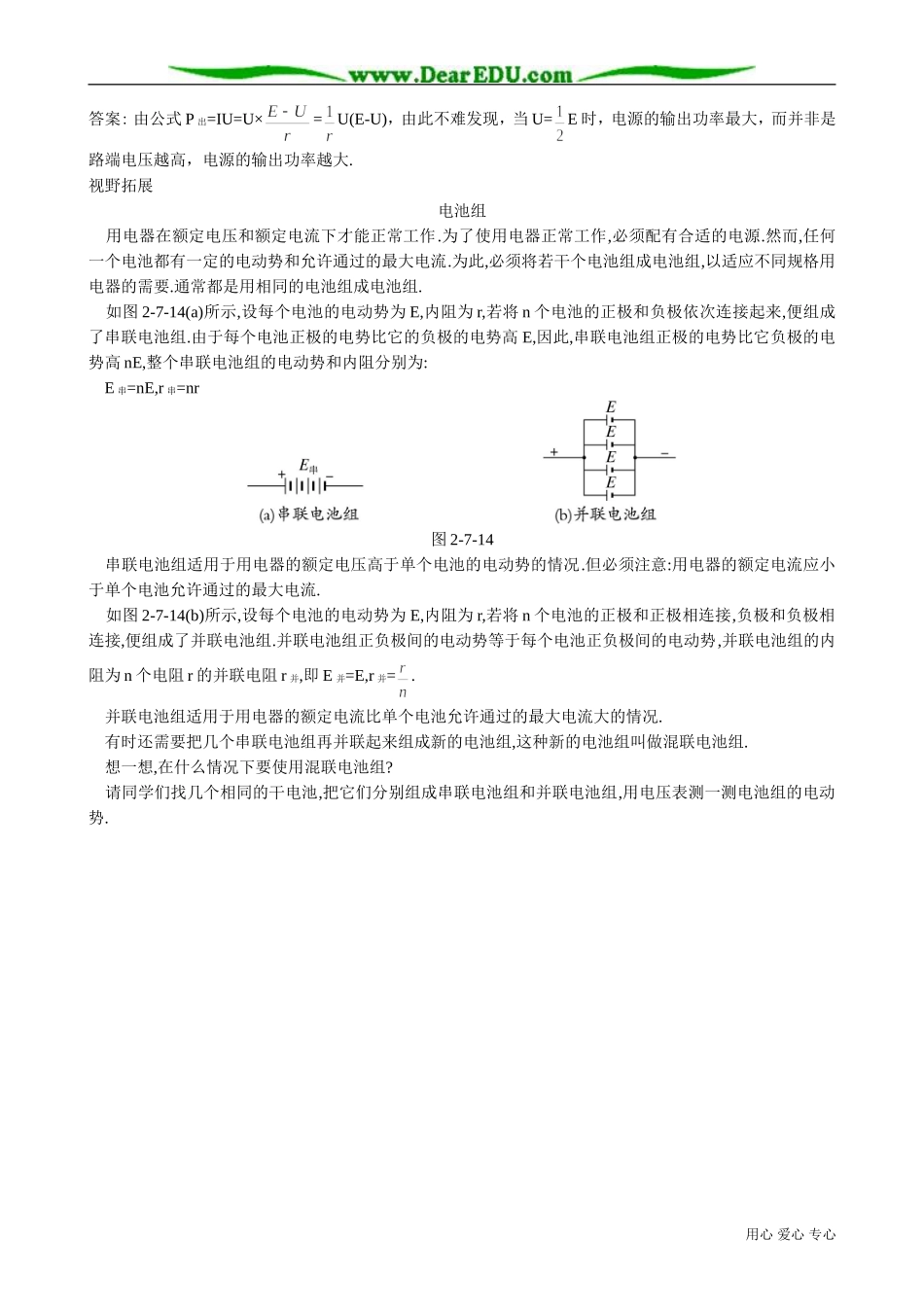

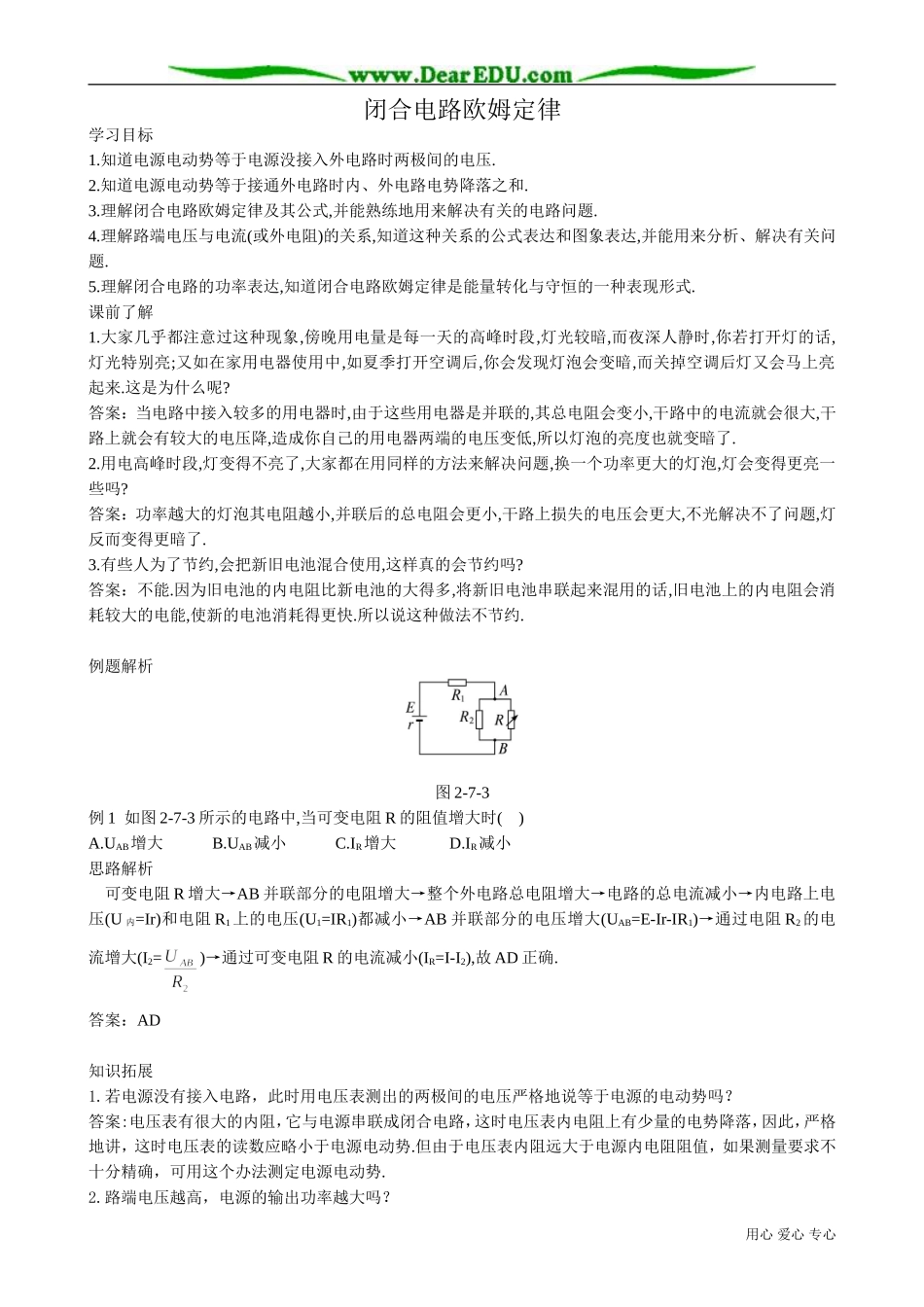

闭合电路欧姆定律学习目标1.知道电源电动势等于电源没接入外电路时两极间的电压.2.知道电源电动势等于接通外电路时内、外电路电势降落之和.3.理解闭合电路欧姆定律及其公式,并能熟练地用来解决有关的电路问题.4.理解路端电压与电流(或外电阻)的关系,知道这种关系的公式表达和图象表达,并能用来分析、解决有关问题.5.理解闭合电路的功率表达,知道闭合电路欧姆定律是能量转化与守恒的一种表现形式.课前了解1.大家几乎都注意过这种现象,傍晚用电量是每一天的高峰时段,灯光较暗,而夜深人静时,你若打开灯的话,灯光特别亮;又如在家用电器使用中,如夏季打开空调后,你会发现灯泡会变暗,而关掉空调后灯又会马上亮起来.这是为什么呢?答案：当电路中接入较多的用电器时,由于这些用电器是并联的,其总电阻会变小,干路中的电流就会很大,干路上就会有较大的电压降,造成你自己的用电器两端的电压变低,所以灯泡的亮度也就变暗了.2.用电高峰时段,灯变得不亮了,大家都在用同样的方法来解决问题,换一个功率更大的灯泡,灯会变得更亮一些吗?答案：功率越大的灯泡其电阻越小,并联后的总电阻会更小,干路上损失的电压会更大,不光解决不了问题,灯反而变得更暗了.3.有些人为了节约,会把新旧电池混合使用,这样真的会节约吗?答案：不能.因为旧电池的内电阻比新电池的大得多,将新旧电池串联起来混用的话,旧电池上的内电阻会消耗较大的电能,使新的电池消耗得更快.所以说这种做法不节约.例题解析图 2-7-3例 1 如图 2-7-3 所示的电路中,当可变电阻 R 的阻值增大时( )A.UAB增大 B.UAB减小 C.IR增大 D.IR减小思路解析 可变电阻 R 增大→AB 并联部分的电阻增大→整个外电路总电阻增大→电路的总电流减小→内电路上电压(U 内=Ir)和电阻 R1上的电压(U1=IR1)都减小→AB 并联部分的电压增大(UAB=E-Ir-IR1)→通过电阻 R2的电流增大(I2=)→通过可变电阻 R 的电流减小(IR=I-I2),故 AD 正确.答案：AD知识拓展1.若电源没有接入电路，此时用电压表测出的两极间的电压严格地说等于电源的电动势吗？答案:电压表有很大的内阻，它与电源串联成闭合电路，这时电压表内电阻上有少量的电势降落，因此，严格地讲，这时电压表的读数应略小于电源电动势.但由于电压表内阻远大于电源内电阻阻值，如果测量要求不十分精确，可用这个办法测定电源电动势.2.路端电压越高，电源的输出功率越大吗？用心 爱心 专心答案: 由公式 P 出=IU=U×=U(E-U)，由此不难发现，当 U=E 时，电源的输...
