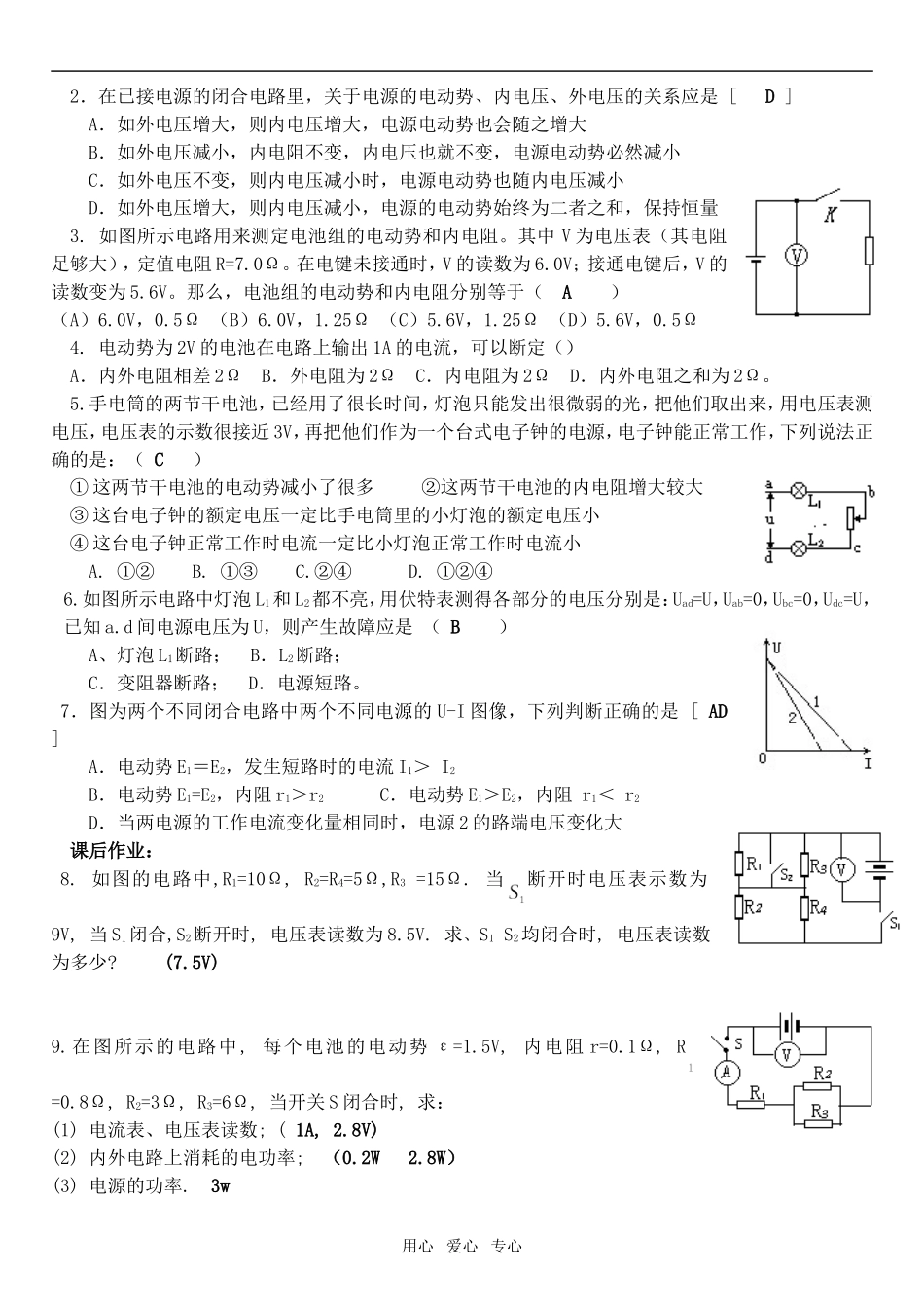

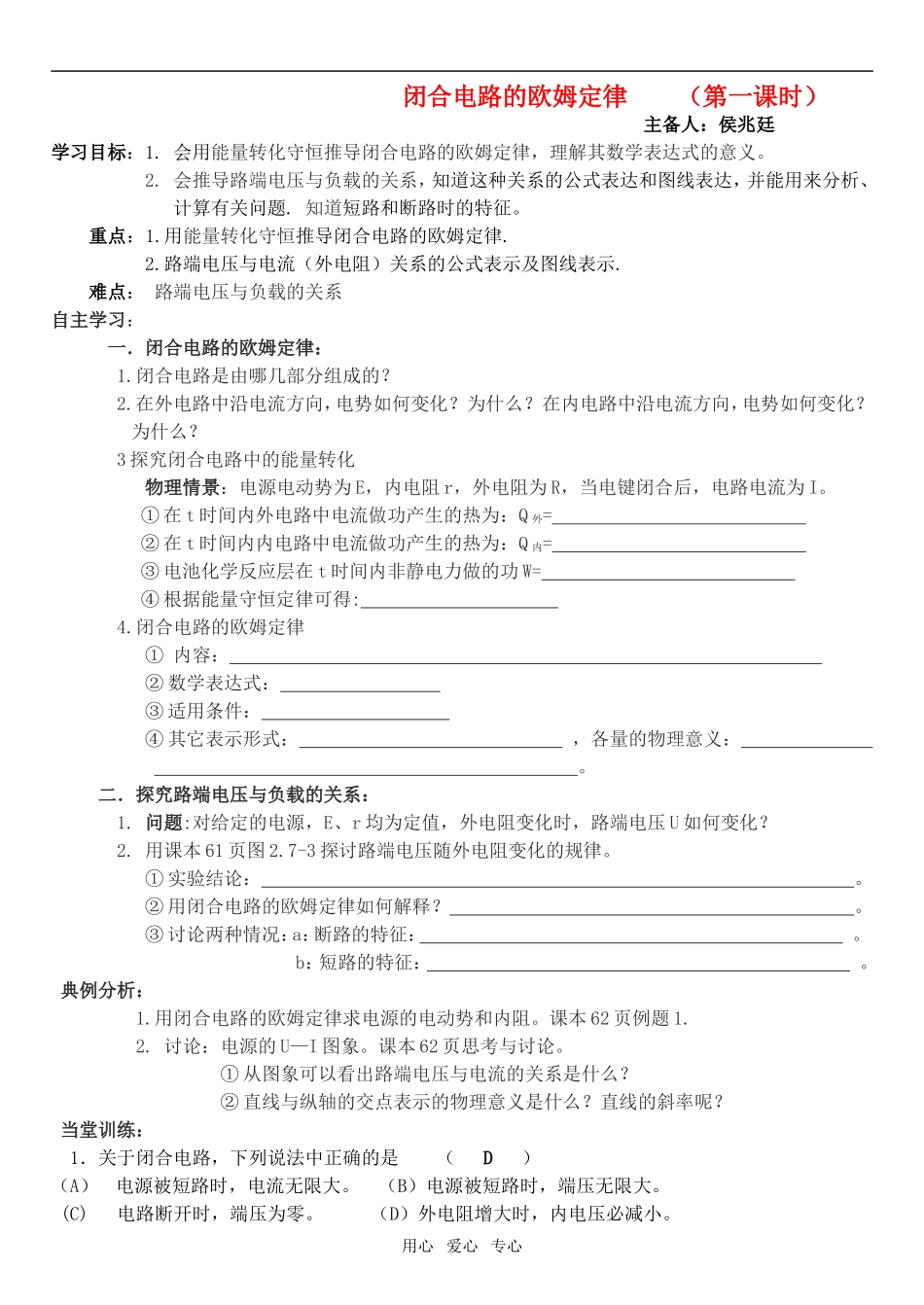

闭合电路的欧姆定律 (第一课时) 主备人:侯兆廷学习目标:1. 会用能量转化守恒推导闭合电路的欧姆定律,理解其数学表达式的意义。 2. 会推导路端电压与负载的关系,知道这种关系的公式表达和图线表达,并能用来分析、计算有关问题. 知道短路和断路时的特征。重点:1.用能量转化守恒推导闭合电路的欧姆定律.2.路端电压与电流(外电阻)关系的公式表示及图线表示. 难点: 路端电压与负载的关系自主学习:一.闭合电路的欧姆定律:1.闭合电路是由哪几部分组成的?2.在外电路中沿电流方向,电势如何变化?为什么?在内电路中沿电流方向,电势如何变化?为什么?3 探究闭合电路中的能量转化 物理情景:电源电动势为 E,内电阻 r,外电阻为 R,当电键闭合后,电路电流为 I。① 在 t 时间内外电路中电流做功产生的热为:Q 外= ② 在 t 时间内内电路中电流做功产生的热为:Q 内= ③ 电池化学反应层在 t 时间内非静电力做的功 W= ④ 根据能量守恒定律可得: 4.闭合电路的欧姆定律 ① 内容: ② 数学表达式: ③ 适用条件: ④ 其它表示形式: ,各量的物理意义: 。 二.探究路端电压与负载的关系: 1. 问题:对给定的电源,E、r 均为定值,外电阻变化时,路端电压 U 如何变化? 2. 用课本 61 页图 2.7-3 探讨路端电压随外电阻变化的规律。 ① 实验结论: 。 ② 用闭合电路的欧姆定律如何解释? 。 ③ 讨论两种情况:a:断路的特征: 。 b:短路的特征: 。 典例分析: 1.用闭合电路的欧姆定律求电源的电动势和内阻。课本 62 页例题 1. 2. 讨论:电源的 U—I 图象。课本 62 页思考与讨论。 ① 从图象可以看出路端电压与电流的关系是什么? ② 直线与纵轴的交点表示的物理意义是什么?直线的斜率呢? 当堂训练:1.关于闭合电路,下列说法中正确的是 ( D )(A)电源被短路时,电流无限大。 (B)电源被短路时,端压无限大。(C) 电路断开时,端压为零。 (D)外电阻增大时,内电压必减小。用心 爱心 专心2.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系应是 [ D ] A.如外电压增大,则内电压增大,电源电动势也会随之增大 B.如外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小 C.如外电压不变,则内电压减小时,电源电动势也随内电压减小 D.如外电压增大,则内电压减小,电源的电动势始终为二者之和,保持恒量3. 如图...
