一采区轨道上山施工组织设计

一采区轨道上山施工组织设计_第1页
1/13
一采区轨道上山施工组织设计_第2页
2/13
一采区轨道上山施工组织设计_第3页
3/13

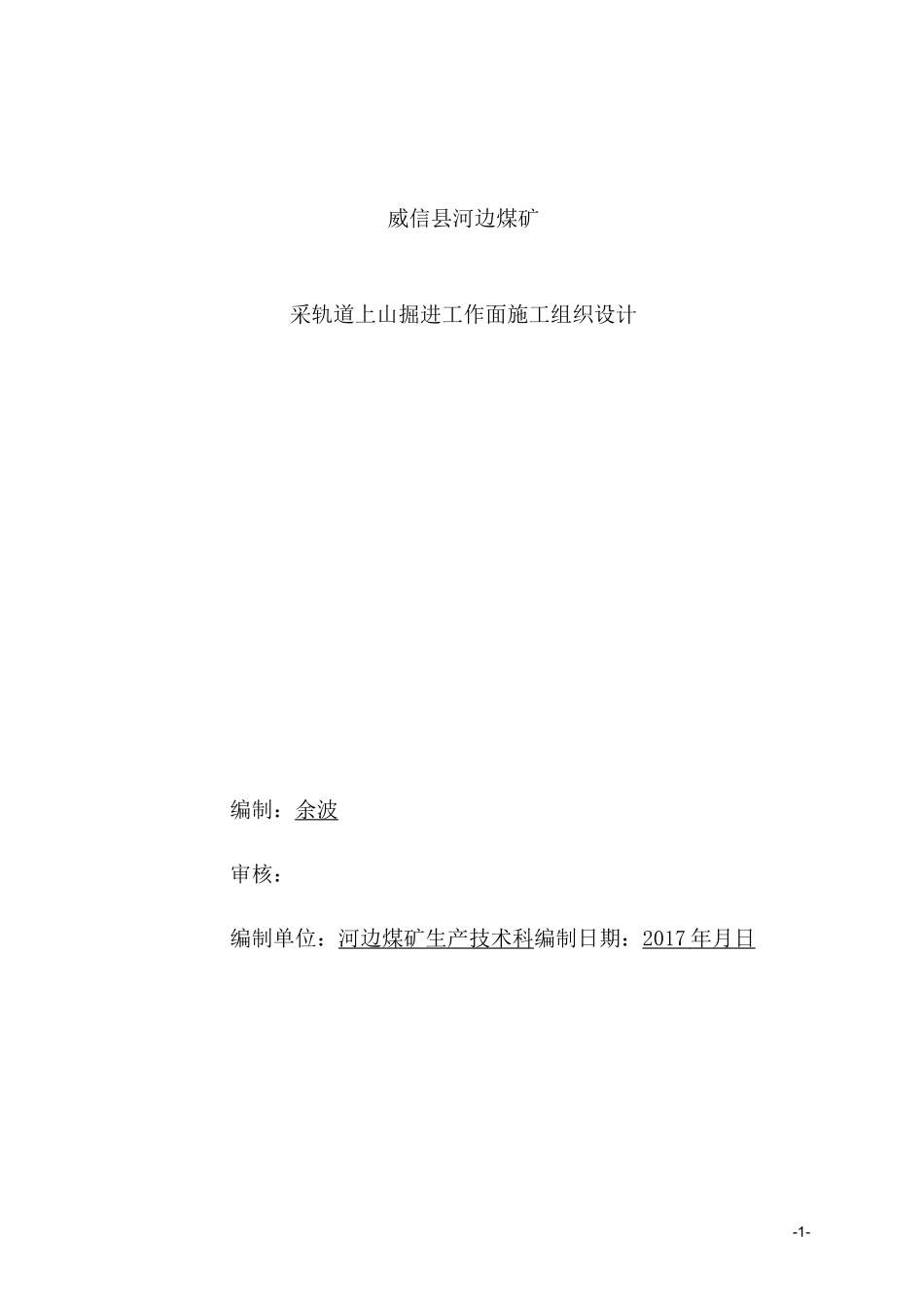

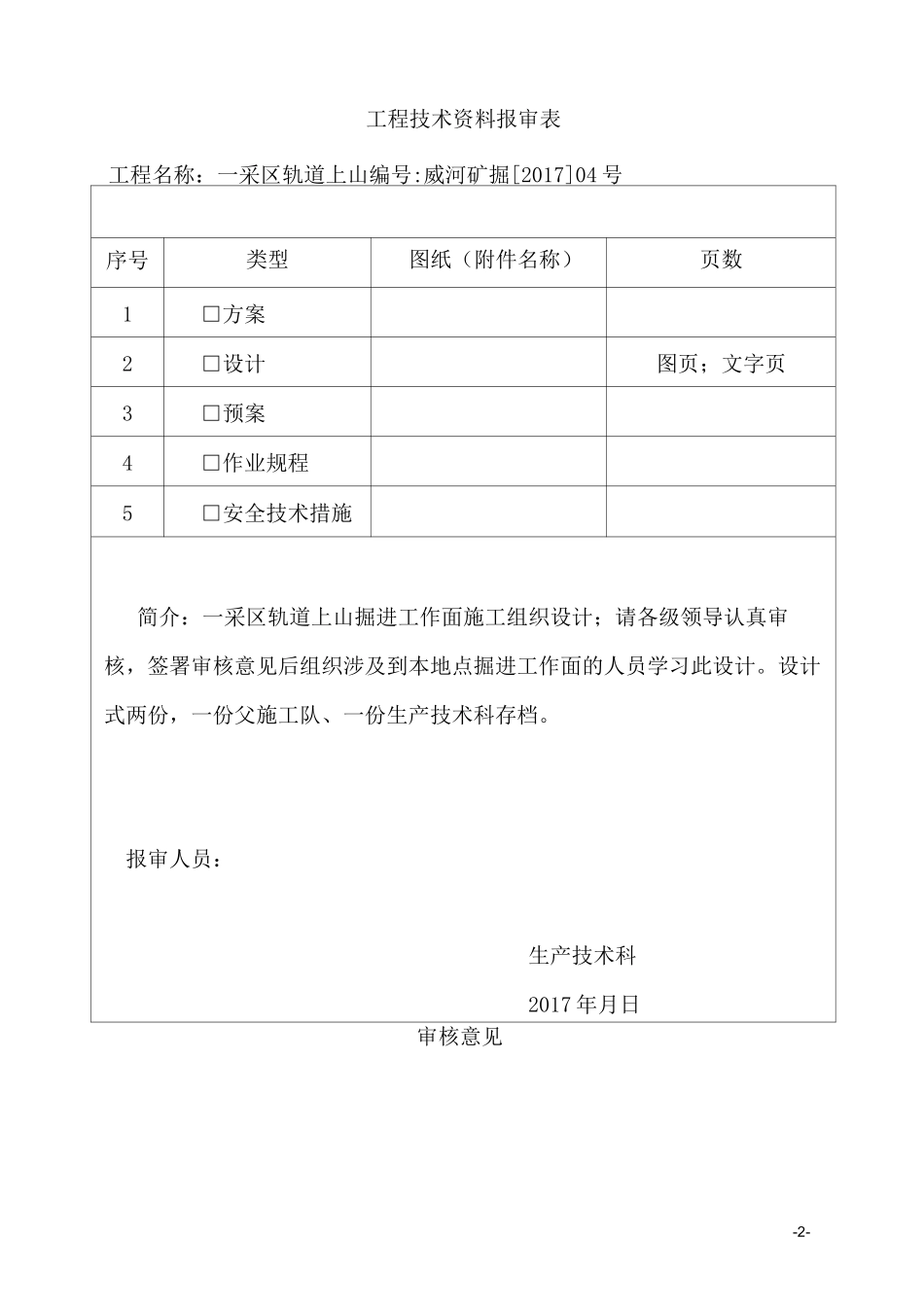

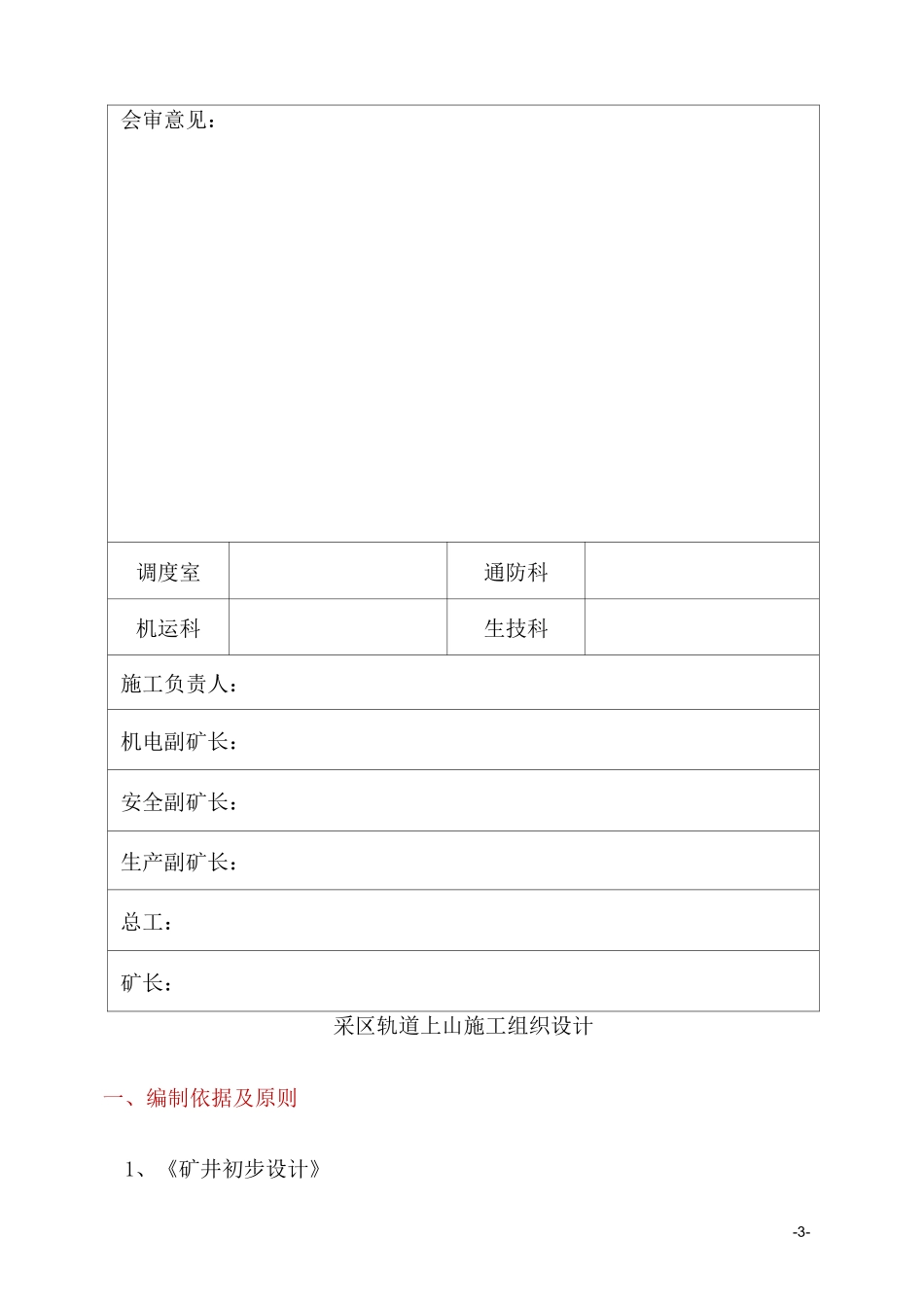

-1-威信县河边煤矿采轨道上山掘进工作面施工组织设计编制:余波审核:编制单位:河边煤矿生产技术科编制日期:2017 年月日 -2-工程技术资料报审表工程名称:一采区轨道上山编号:威河矿掘[2017]04 号序号类型图纸(附件名称)页数1□方案2□设计图页;文字页3□预案4□作业规程5□安全技术措施简介:一采区轨道上山掘进工作面施工组织设计;请各级领导认真审核,签署审核意见后组织涉及到本地点掘进工作面的人员学习此设计。设计式两份,一份父施工队、一份生产技术科存档。报审人员:生产技术科2017 年月日审核意见-3-会审意见:调度室通防科机运科生技科施工负责人:机电副矿长:安全副矿长:生产副矿长:总工:矿长:采区轨道上山施工组织设计一、编制依据及原则1、《矿井初步设计》-4-2、《煤矿安全规程》3、《矿井安全设施设计》4、《采矿工程设计手册》5、确保工程质量和工期目标6、提高综合抗灾能力,确保施工安全,抓好特殊情况下的工程施工。二、工程概况:设计长度为 297 米(工程量 297 米,开口方位角 203°);巷道坡度为 25°;服务年限为 6 年。一采区轨道上山,自 1280 车场 R 中 1 导线点前 70 米(平距)位置处左帮开口掘进,方位角 203°,巷道开口沿底板按 25°坡度,掘进 297 米后停止掘进。三、施工技术要求(一)一采区轨道上山施工技术要求1、开口施工时采用炮掘开口,保证按巷道方位顺利进入施工,开口 10 米内采用密集锚索加强支护,开口处锚索间、排距为 550mmX900mm,巷道净断面宽 X 高 3200mmX2800mm。2、进入巷道 10 米后采用锚杆、锚网喷支护,喷浆厚度 100mm,强度 C20,喷浆后巷道净断面宽 X 高 3200X2800mm;顶、帮部全断面铺设 6.0mm 钢筋网(① 6.0mm,网格 100X100mm),网片搭接长度 100mm,采用① 12 双股铁丝三角捆绑,捆绑间距 200mm。顶、帮部锚杆(① 18X1800mm 螺纹钢锚杆配厚度8mm,规格 100X100mm 钢板托盘)均按间排距 900X900mm 布置。锚杆外露长度均为 15-50mm。每根锚杆均用 4 根型号为 K2035 树脂锚固剂固定,锚固剂直径为20mm,每块长度为 3500mm,锚固长度不少于 1400mm。锚杆初锚力不小于120KN,预紧力矩不小于 150N.m。锚杆外露长度为 15-50mm。高强锚索直径为17.8mm,长度为 6000mm。每孔使用 8 块型号为 K2035 树脂锚固剂固定,锚固长度 2800mm。每根锚索初锚力不小于 180KN,锚固力不小于 260KN,锚索外露长-5-度为不大...
