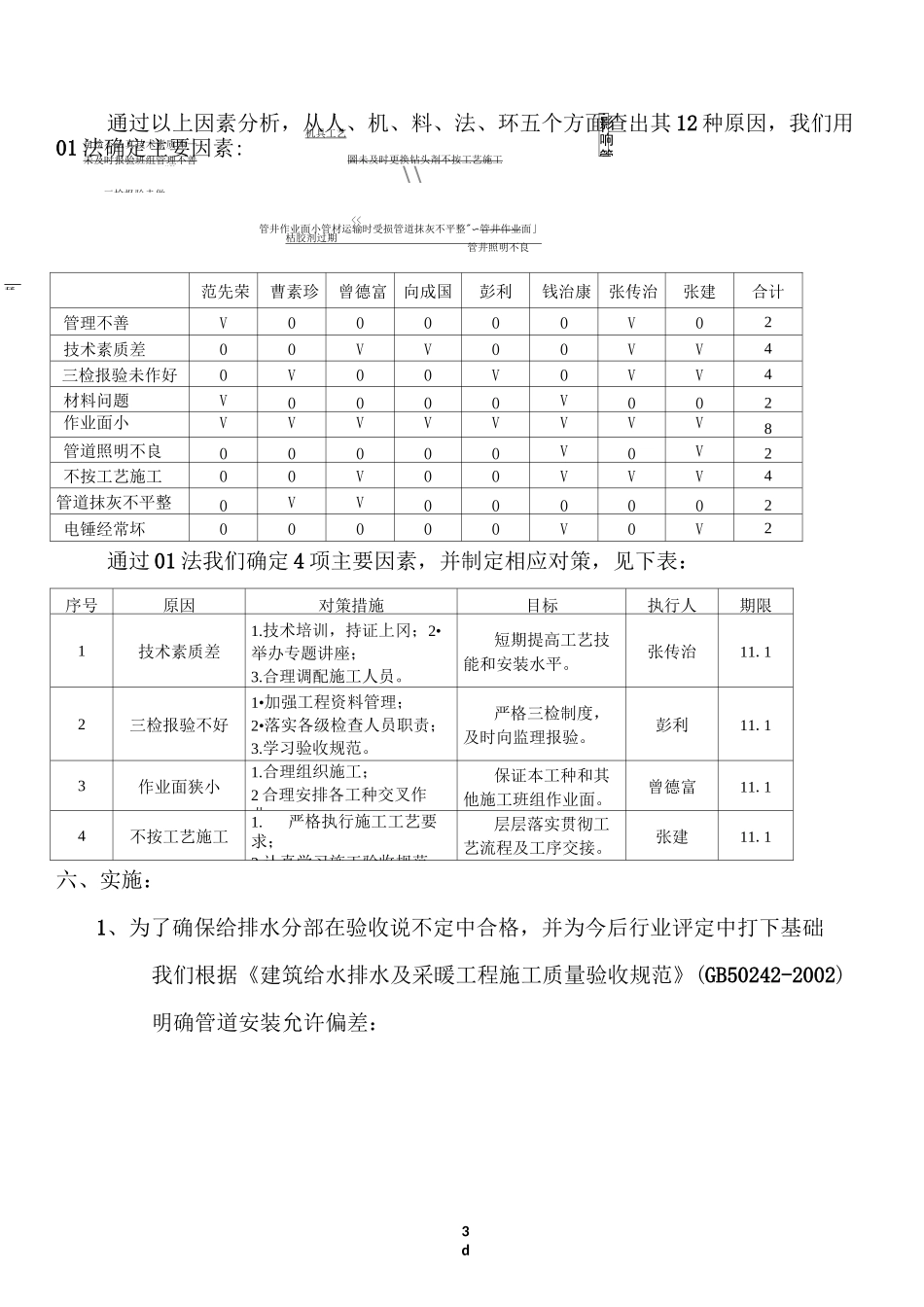

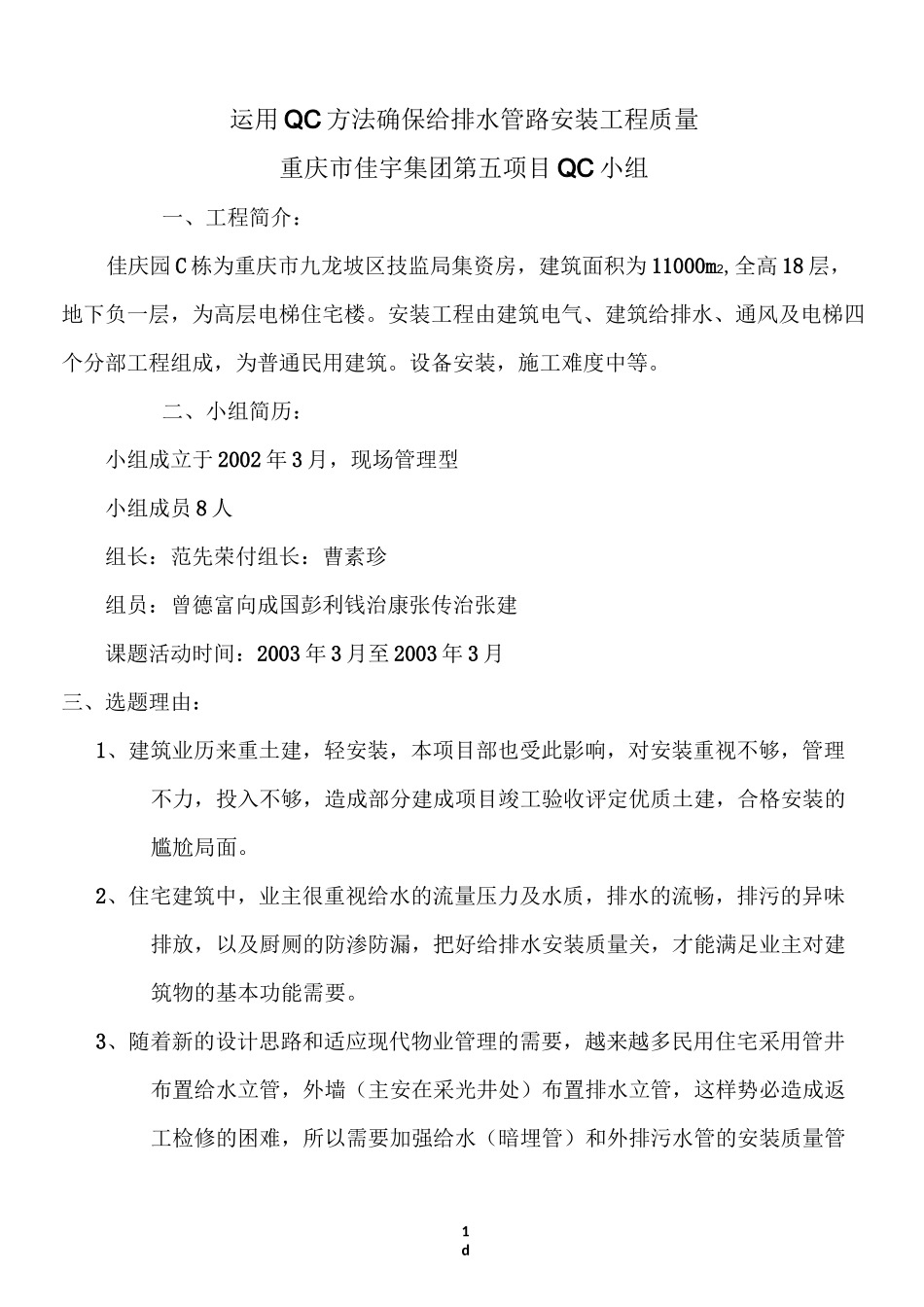

1d运用 QC 方法确保给排水管路安装工程质量重庆市佳宇集团第五项目 QC 小组一、工程简介：佳庆园 C 栋为重庆市九龙坡区技监局集资房，建筑面积为 11000m2,全高 18 层，地下负一层，为高层电梯住宅楼。安装工程由建筑电气、建筑给排水、通风及电梯四个分部工程组成，为普通民用建筑。设备安装，施工难度中等。二、小组简历：小组成立于 2002 年 3 月，现场管理型小组成员 8 人组长：范先荣付组长：曹素珍组员：曾德富向成国彭利钱治康张传治张建课题活动时间：2003 年 3 月至 2003 年 3 月三、选题理由：1、建筑业历来重土建，轻安装，本项目部也受此影响，对安装重视不够，管理不力，投入不够，造成部分建成项目竣工验收评定优质土建，合格安装的尴尬局面。2、住宅建筑中，业主很重视给水的流量压力及水质，排水的流畅，排污的异味排放，以及厨厕的防渗防漏，把好给排水安装质量关，才能满足业主对建筑物的基本功能需要。3、随着新的设计思路和适应现代物业管理的需要，越来越多民用住宅采用管井布置给水立管，外墙（主安在采光井处）布置排水立管，这样势必造成返工检修的困难，所以需要加强给水（暗埋管）和外排污水管的安装质量管2d理，提高管路的安装质量，保证管路在保修期内正常使用。四、活动目标法：创高层建筑给排水管路工程质量新水平，以建筑给排水施工质量验收规范为依据，塑料给排水安装工艺和施工方案为辅导，使给排水安装工程合格。五、现状调查与分析：QC 小组成立以后，对附近已完工的工程项目进行实地改察，对友邻单位给排水管道工程组织管理，工艺水平及安装方法，质量控制手段充分进行调研和借鉴，同时对本工程 18-16 层已安装的给排水管道进行实测，其实测数据列表如下：序号检测内容总测点数不合格点数不合格频率累计频率1管道垂直度25550%50%2管道固定25330%80%3热熔焊口25110%90%4暗管保护层厚度25110%100%5合计10010通过统计表，实测 100 点，不合格为 10 点，合格率 90%，其排列图如下:通过排列图可以看到管道垂直度，管卡固定是影响管道安装观感质量的主要因素，对影响管道安装工程的垂直度做因果分析图：自检不认真技术素质差—未及时报验班组管理不善\\X三检报验未做机具工艺圖未及时更换钻头剤不按工艺施工\\<<管井作业面小管材运输时受损管道抹灰不平整"〜管井作业面」枯胶剂过期管井照明不良材环影响管3d通过以上因素分析，从人、机、料、法、环五个方面查出其 12 种原因，我们用...
