除尘管道吊装专项方案

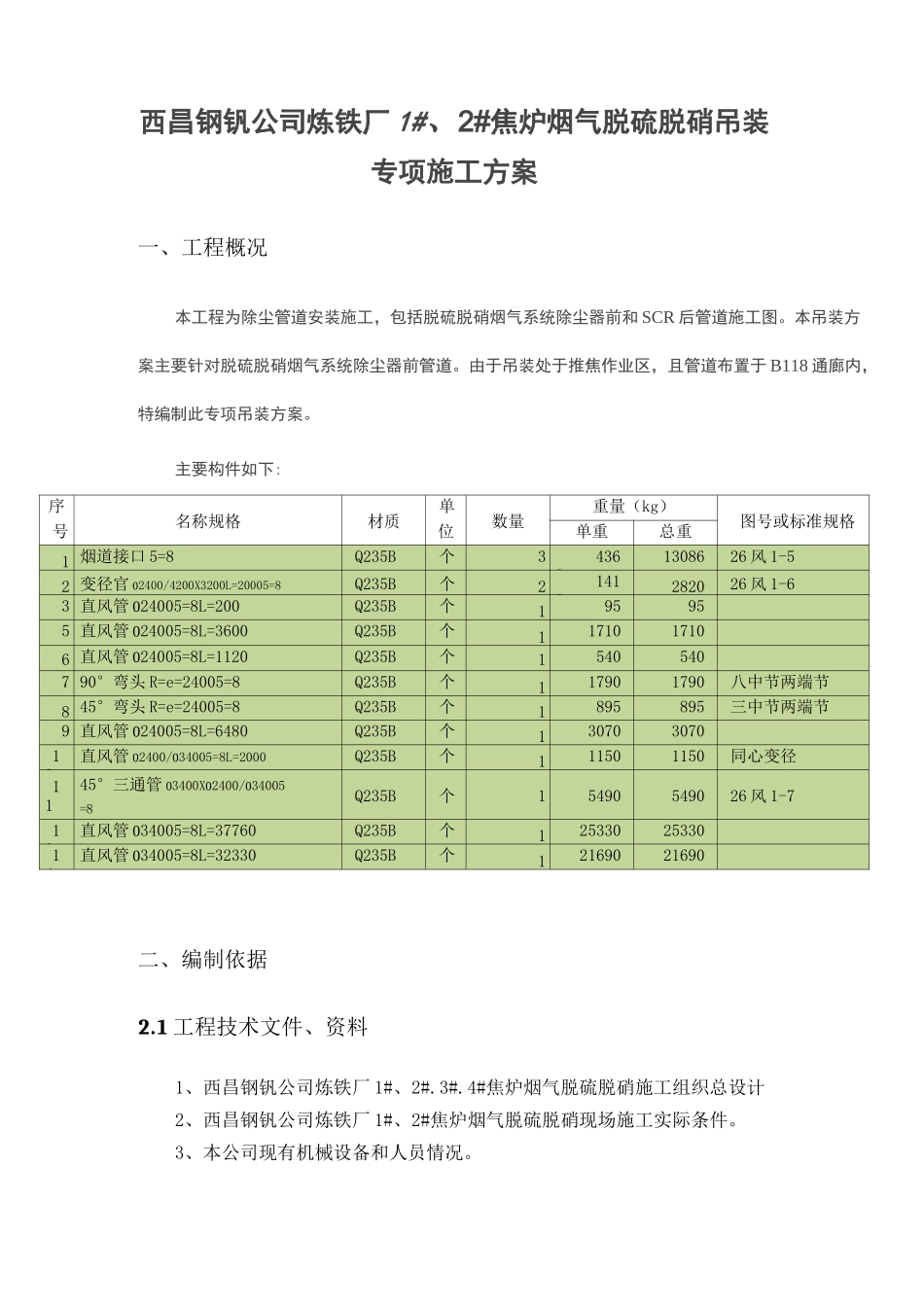

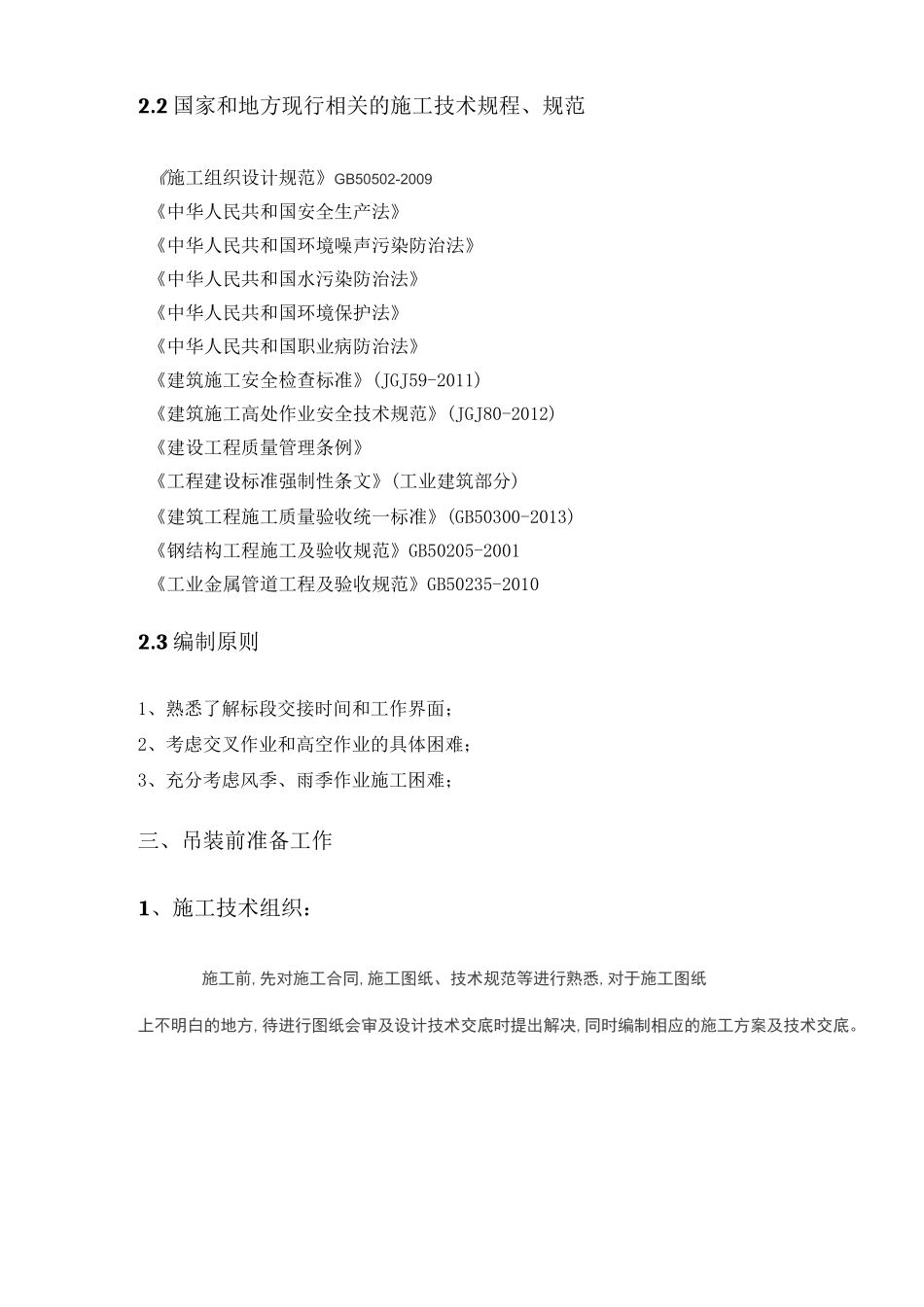

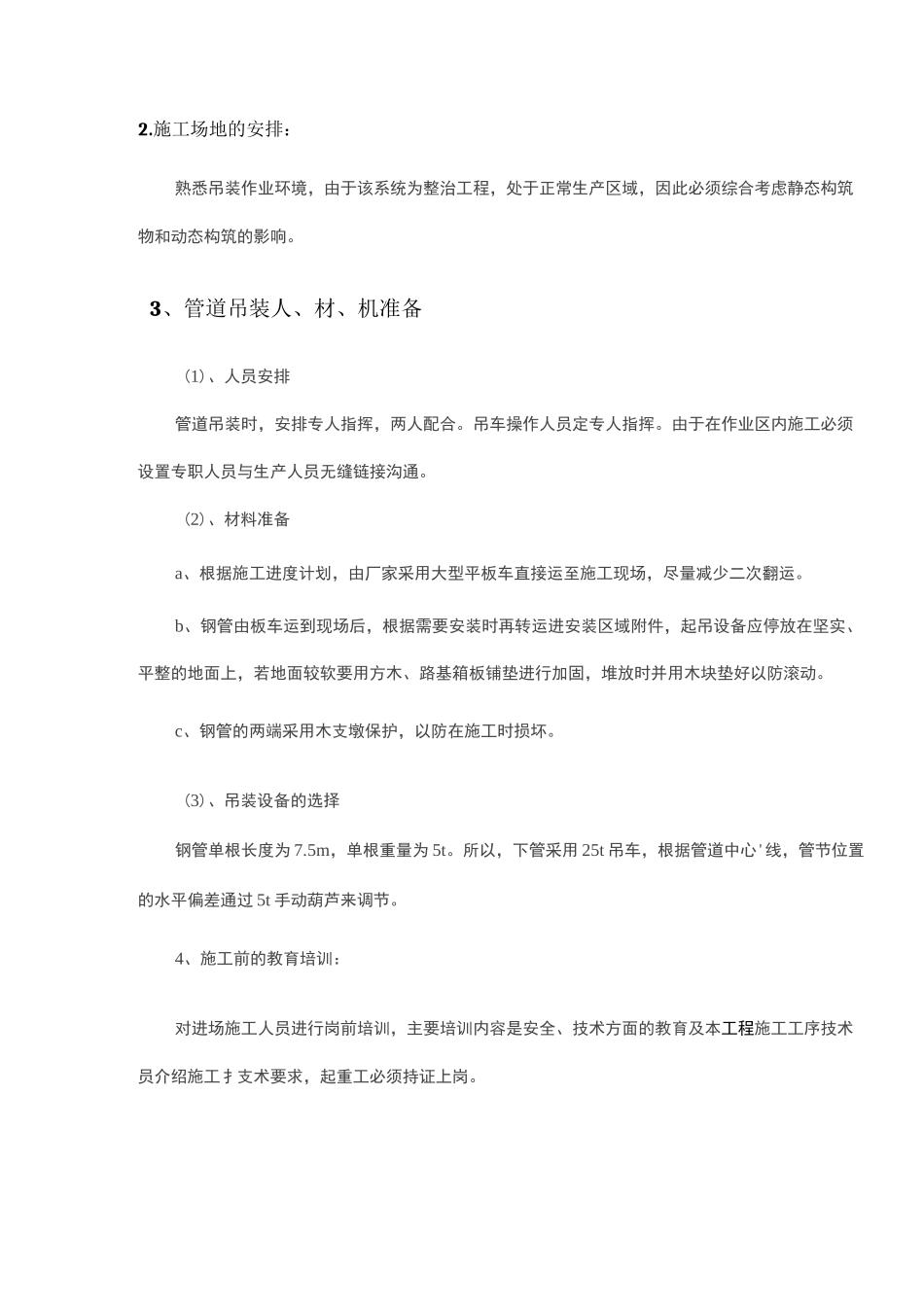

西昌钢钒公司炼铁厂 1#、2#焦炉烟气脱硫脱硝吊装专项施工方案一、工程概况本工程为除尘管道安装施工，包括脱硫脱硝烟气系统除尘器前和 SCR 后管道施工图。本吊装方案主要针对脱硫脱硝烟气系统除尘器前管道。由于吊装处于推焦作业区，且管道布置于 B118 通廊内，特编制此专项吊装方案。主要构件如下:序名称规格材质单数量重量（kg）图号或标准规格号位单重总重1 烟道接口 5=8Q235B个343621308626 风 1-52 变径官 02400/4200X3200L=20005=8Q235B个21410282026 风 1-63 直风管 024005=8L=200Q235B个195955 直风管 024005=8L=3600Q235B个1171017106 直风管 024005=8L=1120Q235B个15405407 90°弯头 R=e=24005=8Q235B个117901790八中节两端节8 45°弯头 R=e=24005=8Q235B个1895895三中节两端节9 直风管 024005=8L=6480Q235B个13070307010直风管 02400/034005=8L=2000Q235B个111501150同心变径1145°三通管 03400X02400/034005=8Q235B个15490549026 风 1-712直风管 034005=8L=37760Q235B个1253302533014直风管 034005=8L=32330Q235B个12169021690二、编制依据2.1 工程技术文件、资料1、西昌钢钒公司炼铁厂 1#、2#.3#.4#焦炉烟气脱硫脱硝施工组织总设计2、西昌钢钒公司炼铁厂 1#、2#焦炉烟气脱硫脱硝现场施工实际条件。3、本公司现有机械设备和人员情况。2.2 国家和地方现行相关的施工技术规程、规范《施工组织设计规范》GB50502-2009《中华人民共和国安全生产法》《中华人民共和国环境噪声污染防治法》《中华人民共和国水污染防治法》《中华人民共和国环境保护法》《中华人民共和国职业病防治法》《建筑施工安全检查标准》(JGJ59-2011)《建筑施工高处作业安全技术规范》(JGJ80-2012)《建设工程质量管理条例》《工程建设标准强制性条文》(工业建筑部分)《建筑工程施工质量验收统一标准》(GB50300-2013)《钢结构工程施工及验收规范》GB50205-2001《工业金属管道工程及验收规范》GB50235-20102.3 编制原则1、熟悉了解标段交接时间和工作界面；2、考虑交叉作业和高空作业的具体困难；3、充分考虑风季、雨季作业施工困难；三、吊装前准备工作1、施工技术组织：施工前,先对施工合同,施工图纸、技术规范等进行熟悉,对于施工图纸上不明白的地方,待进行图纸会审及设计技术交底时提出解决,同时编制相应的施工方案及技术交底。2.施工场地的安排：熟悉吊装作业环境，由于该系统为整治工程，处于正常生产区域，因此必须综合考虑静...
