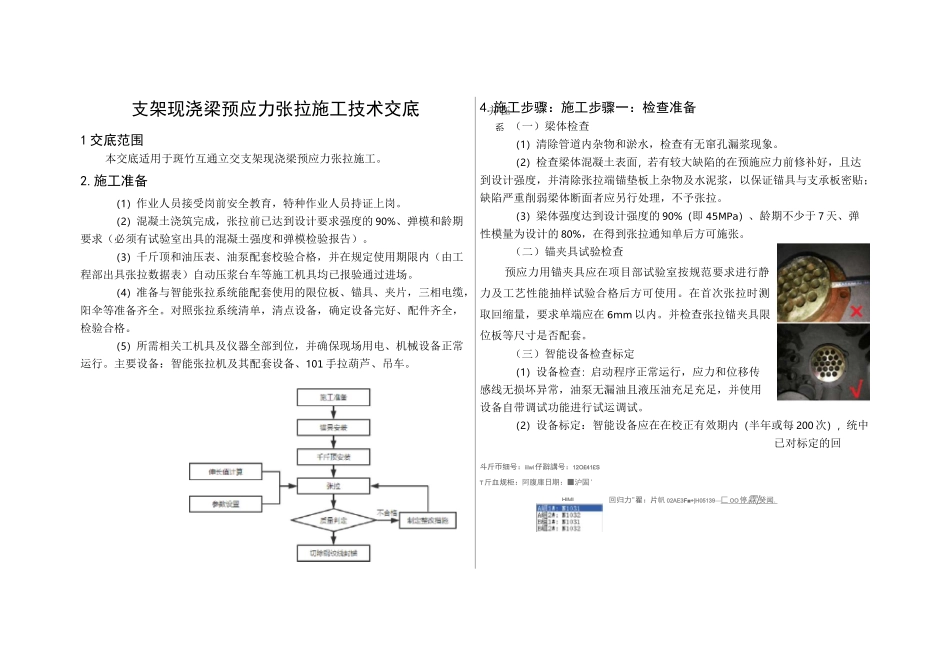

并在系支架现浇梁预应力张拉施工技术交底1 交底范围本交底适用于斑竹互通立交支架现浇梁预应力张拉施工。2.施工准备（1）作业人员接受岗前安全教育，特种作业人员持证上岗。（2）混凝土浇筑完成，张拉前已达到设计要求强度的 90%、弹模和龄期要求（必须有试验室出具的混凝土强度和弹模检验报告）。（3）千斤顶和油压表、油泵配套校验合格，并在规定使用期限内（由工程部出具张拉数据表）自动压浆台车等施工机具均已报验通过进场。（4）准备与智能张拉系统能配套使用的限位板、锚具、夹片，三相电缆，阳伞等准备齐全。对照张拉系统清单，清点设备，确定设备完好、配件齐全，检验合格。（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。主要设备：智能张拉机及其配套设备、101 手拉葫芦、吊车。4.施工步骤：施工步骤一：检查准备（一）梁体检查（1）清除管道内杂物和淤水，检查有无窜孔漏浆现象。（2）检查梁体混凝土表面，若有较大缺陷的在预施应力前修补好，且达到设计强度，并清除张拉端锚垫板上杂物及水泥浆，以保证锚具与支承板密贴；缺陷严重削弱梁体断面者应另行处理，不予张拉。（3）梁体强度达到设计强度的 90%（即 45MPa）、龄期不少于 7 天、弹性模量为设计的 80%，在得到张拉通知单后方可施张。（二）锚夹具试验检查预应力用锚夹具应在项目部试验室按规范要求进行静力及工艺性能抽样试验合格后方可使用。在首次张拉时测取回缩量，要求单端应在 6mm 以内。并检查张拉锚夹具限位板等尺寸是否配套。（三）智能设备检查标定（1）设备检查：启动程序正常运行，应力和位移传感线无损坏异常，油泵无漏油且液压油充足充足，并使用设备自带调试功能进行试运调试。（2）设备标定：智能设备应在在校正有效期内（半年或每 200 次），统中已对标定的回斗斤帀细号：iiiwi 仔辭講号：12O£41£ST 斤血规柜：阿腹庫日期：■沪固'回归力"翟：片帆 02AE3F■+|H05139—匚 OO 停 霖 | 癸闻 . HlML施工步骤二：钢绞线下料穿（1）预应力设计长度大于 30m,宜采用钢绞线先穿法。（ 2 ）下料长度=设计长度 +工作长度+20CH 预留（工作长度=千斤顶+锚具+限位板+穿束牵引切割长度）。（3）钢绞线下料使用自制封闭式钢绞线放线架或数控自动切割料盘，引出钢绞线时，在端头套入直径合适的软管等保护套，防止散丝。用砂轮机平放切割，不得使用电焊或氧气切断。（4）自制简易群锚钢绞线自动梳理网架，固定在钢绞线下料...
