无管网气体灭火施工工艺

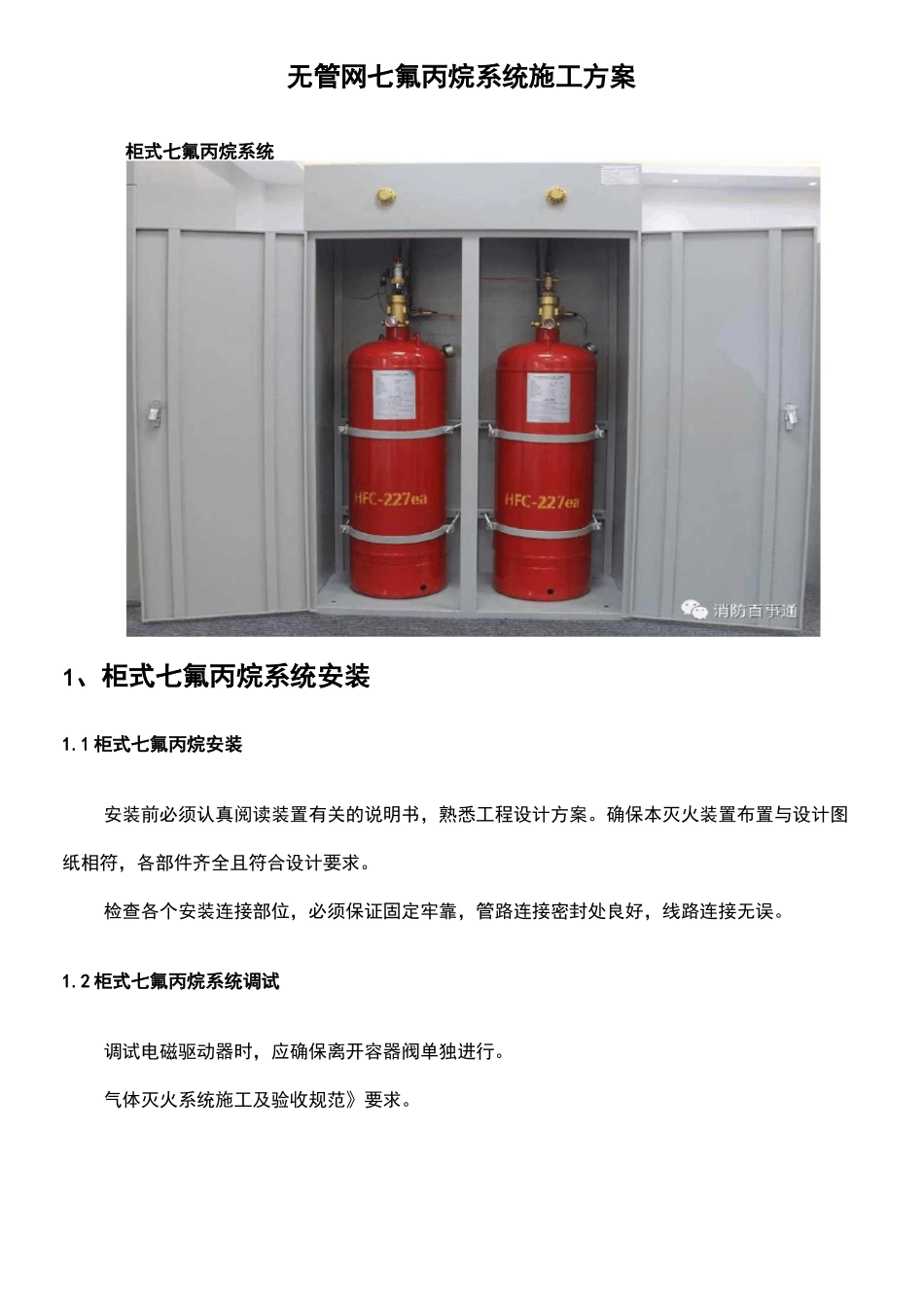

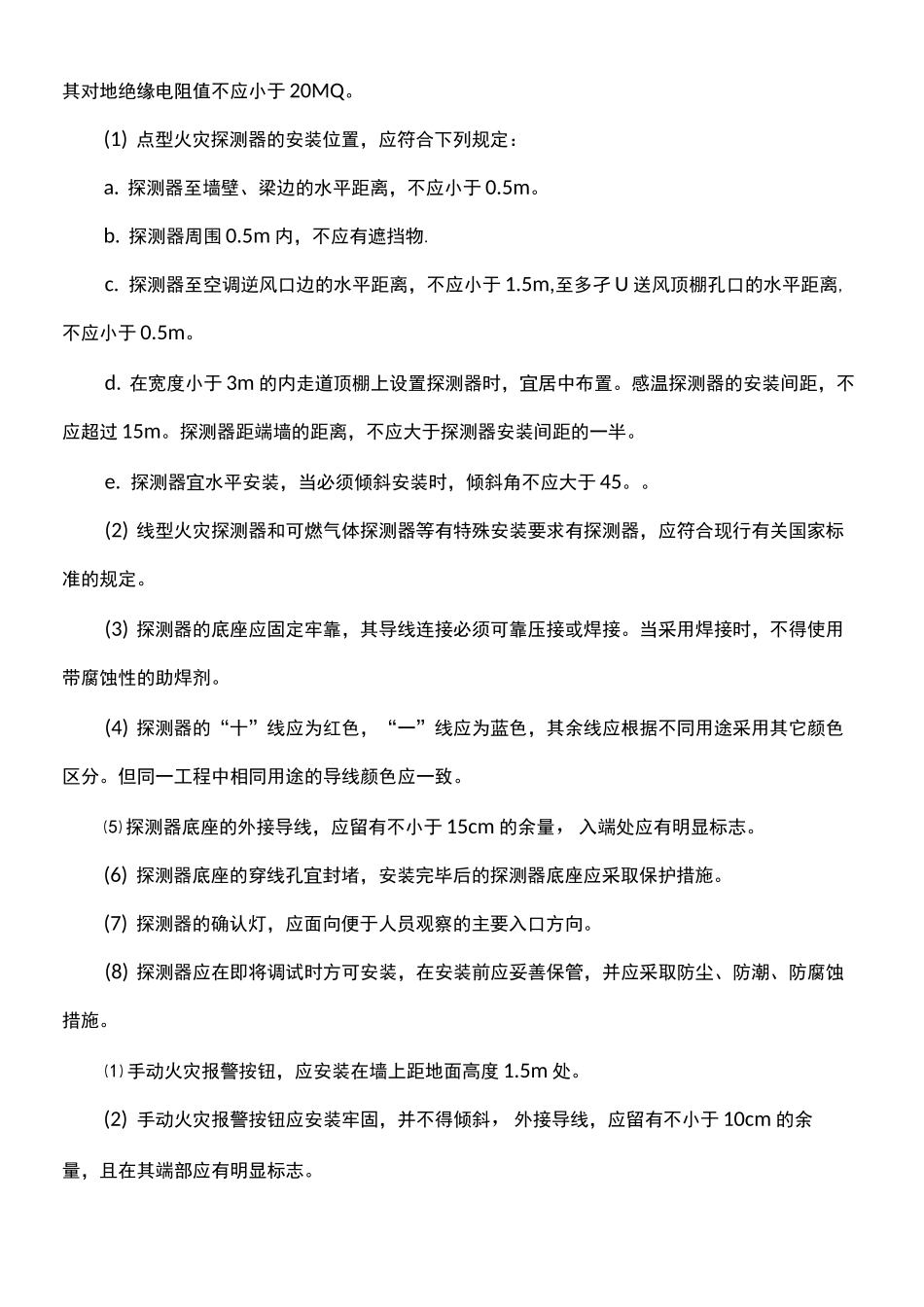

无管网七氟丙烷系统施工方案柜式七氟丙烷系统1、柜式七氟丙烷系统安装1.1 柜式七氟丙烷安装安装前必须认真阅读装置有关的说明书，熟悉工程设计方案。确保本灭火装置布置与设计图纸相符，各部件齐全且符合设计要求。检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。1.2 柜式七氟丙烷系统调试调试电磁驱动器时，应确保离开容器阀单独进行。气体灭火系统施工及验收规范》要求。2、火灾自动报警及联动控制系统2.1 火灾自动报警系统的安装(1) 火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。(2) 核实导线的种类,电压等级等参数必须满足设计要求。(3) 在管内或线槽内的穿线，应在建筑抹灰及地工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物消除干净。(4) 不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。(5) 导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(6) 敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。(7) 管路超过下列长度时，应在便于接线处装设接线盒：无弯曲时，管子长度每超过 45m;一个弯曲，管子长度每超过 30m;有 2 个弯曲，管子长度每超过 20m;有 3 个弯曲，管子长度每超过 12m。(8) 管子入盒时，盒外侧应套锁母，内侧应装护口。在吊顶内敷设时，盒的内外侧均套锁母。(9) 在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。(10) 线槽的直线段应每隔 1.0〜1.5m 设置吊点或支点，在下列部位也应设置吊点或支点：线槽接头处，距接线盒 0.2m 处,线槽走向改变或转角口处。(11) 吊装线槽的吊杆直径，不应小于 6mm。(12) 管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。(13)火灾自动报警系统导线敷设后，应对每回路的导线用 500V 兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MQ。(1) 点型火灾探测器的安装位置，应符合下列规定：a. 探测器至墙壁、梁边的水平距离，不应小于 0.5m。b. 探测器周围 0.5m 内，不应有遮挡物.c. 探测器至空调逆风口边的水平距离，不应小于 1.5m,至多孑 U 送风顶棚孔口的水平距离,不应小于 0.5m。d. 在宽度小于 3m 的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过 15m。探测器...
