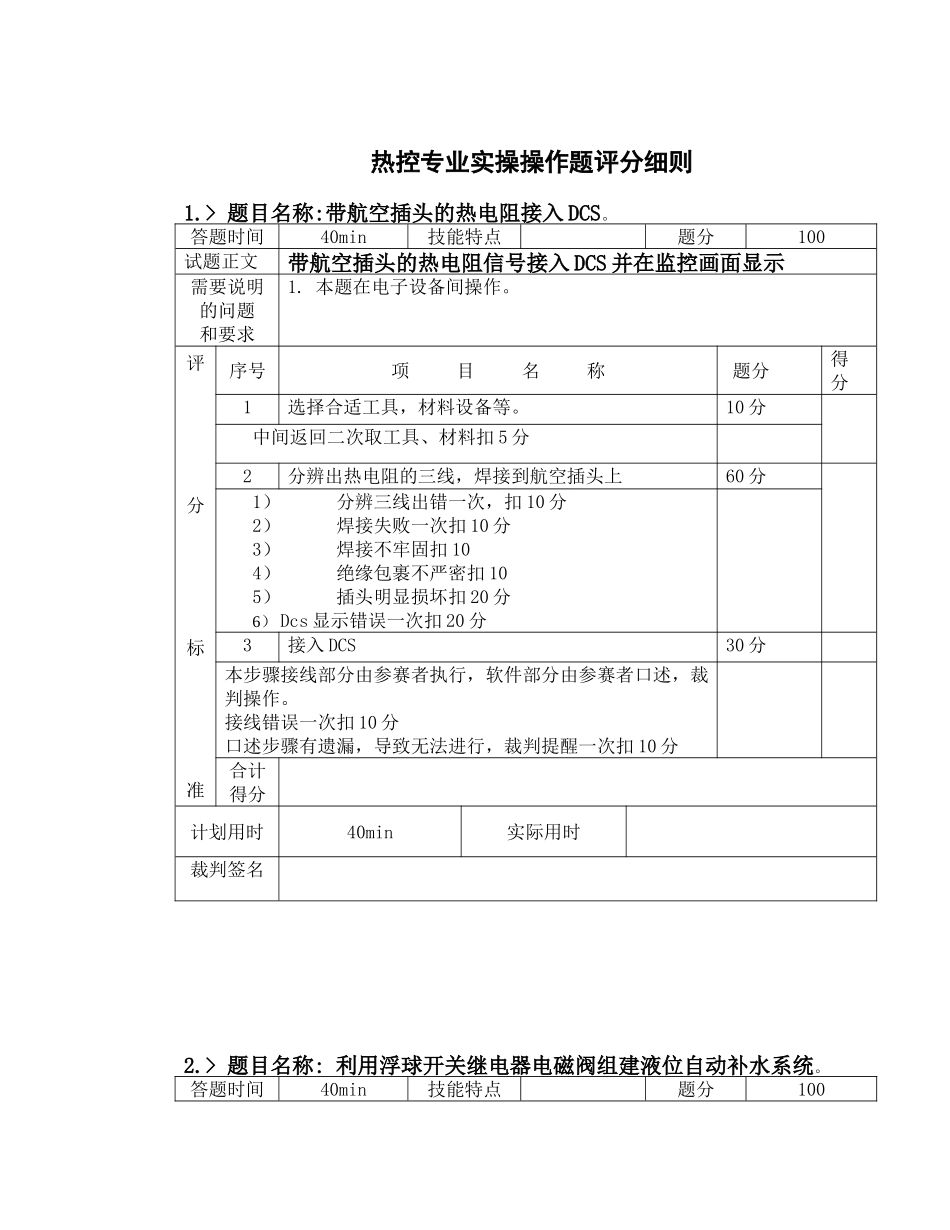

2019年度济南区域技术比武（仪控）专业竞赛实操题库二零一九年五月热控专业实操操作题评分细则1.>题目名称:带航空插头的热电阻接入DCS。答题时间40min技能特点题分100试题正文带航空插头的热电阻信号接入DCS并在监控画面显示需要说明的问题和要求1.本题在电子设备间操作。评分标准序号项目名称题分得分1选择合适工具，材料设备等。10分中间返回二次取工具、材料扣5分2分辨出热电阻的三线，焊接到航空插头上60分1）分辨三线出错一次，扣10分2）焊接失败一次扣10分3）焊接不牢固扣104）绝缘包裹不严密扣105）插头明显损坏扣20分6）Dcs显示错误一次扣20分3接入DCS30分本步骤接线部分由参赛者执行，软件部分由参赛者口述，裁判操作。接线错误一次扣10分口述步骤有遗漏，导致无法进行，裁判提醒一次扣10分合计得分计划用时40min实际用时裁判签名2.>题目名称:利用浮球开关继电器电磁阀组建液位自动补水系统。答题时间40min技能特点题分100试题正文利用浮球开关继电器电磁阀组建液位自动补水系统。需要说明的问题和要求1、本题在工作间完成。2、配备浮球开关两个，220VAC继电器3个，220VAC电磁阀一个，接线端子，电缆，导轨，220VAC电源、线号管。3、手动操作浮球模拟液位控制。评分标准序号项目名称题分得分1口述准备工具，材料设备等。10分准备工具：绝缘胶带，螺丝刀，斜口钳，剥线钳，万用表等。2画出控制回路图，实现液位低时开启电磁阀，液位高时关闭电磁阀。30分画出接线图纸3利用现有设备按照所画图纸进行接线试验60分1)正确判断浮球开关常开常闭触点，使用万用表测量。（10）2）按照所画图纸进行配线，连接控制回路。（40）3)模拟浮球动作情况，电磁阀按照设计要求低液位时动作，高液位时停止。（10）合计得分计划用时40min实际用时裁判签名3.>题目名称:交流接触器正反转电机控制电路安装。答题时间40min技能特点题分100试题正文交流接触器正反转控制电路安装低KA1KA2电磁阀高KA1KA2KA3KA3KA3NL需要说明的问题和要求1.本题在工作间独立完成。评分标准序号项目名称题分得分1工具材料准备20分1）按钮3个、交流接触器2个、熔断器1个、万用表、单股铜芯线1.5mm2若干准备情况，少选或错选扣5分。2器件检测10分1．检查所用器件是否完好。2.正确使用万用表1.不会使用万用表扣-5分2.由于元件问题造成线路安装不成功扣-5分3线路安装60分1）画出正确线路图；2）接线要求美观整齐，层次分明；3）正确用仪表对线路进行检测。4）通电检验，正确停送电，电路正常运行。第1）条、第2）条第3）条各10分，第4）条30分通电一次不成功扣-10分第二次不成功不得分。4线路拆除恢复10分1）遵守操作规程；2）线路拆除、清理现场。第1）条、第2）条各5分合计得分4.>题目名称：新增摄像头通过光纤转换器连接到电脑显示答题时间40min技能特点题分100试题正文新增摄像头通过光纤转换器连接到电脑显示需要说明的问题和要求1.本题在工作间完成。2.电源提前准备好。3.摄像头、网线、光纤、光纤转换器、电源适配器提前准备好。评分标准序号项目名称题分得分1准备工具10分1）准备好工具、材料（包括网线钳、网线测试仪、剥线钳、光纤笔）；2现场安装调试80分1）按TIA/EIA-568B或TIA/EIA-568A口述网线线芯排列顺序；2）制作网线，并测量接线质量；3）修改电脑IP地址，并与摄像机IP地址在1个段内；4）用光纤测试笔检验光纤是否正常；5）将光纤与光纤转换器连接好；6）将网线连接到光纤转换器；7）连接摄像头；第三条20分，其余每条每条10分3实验设备是否正常显示10分合计得分5.>题目名称:PLC系统电动门就地与远方状态不一致，指令无法发出故障处理。答题时间40min技能特点题分100试题正文PLC系统电动门就地与远方状态不一致，指令无法发出故障处理。需要说明的问题和要求1.本题在工作间完成。2.电源提前准备好。3.电动门远方就地及指令卡件号提供。4.裁判组提前设置故障点评分标准序号项目名称题分得分1准备工具，口述检查材料、设备要求，领取材料设备。10分1）准备好工具、材料（包括螺丝刀、剥线钳、斜口钳、万用表等）；2逻辑及卡件通道检查70分1）生产现场检查远方就地旋钮是否正常，信号是否正常发出2）卡件处...
