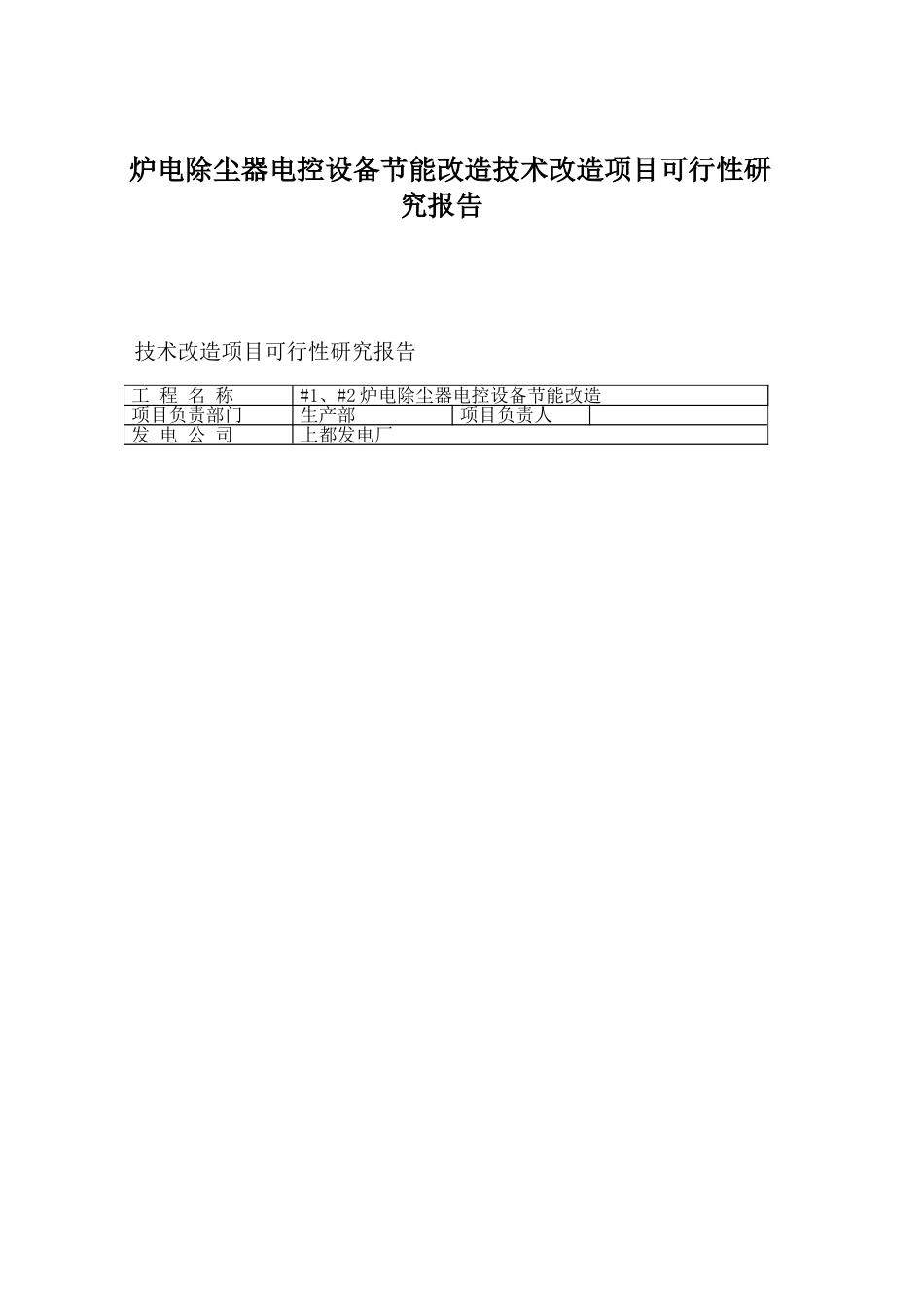

炉电除尘器电控设备节能改造技术改造项目可行性研究报告VIP免费

炉电除尘器电控设备节能改造技术改造项目可行性研究报告技术改造项目可行性研究报告工程名称#1、#2炉电除尘器电控设备节能改造项目负责部门生产部项目负责人发电公司上都发电厂一、项目提出的背景和必然性一）设备概况上都发电有限责任公司公司一期1-2#炉电除尘器设备型号为2BEL513/2-5,制造厂家为：福建龙净环保股份有限公司。06年8月相继投入运行，每台炉电控设备原始设计参数为:1.高压电源：GGAj02K—1.2A/66KV共8套；GGAj02K—1.2A/72KV共16套；GGAj02K—2.0A/80KV共8套；2.低压柜:6面；3.IPC智能控制系统:1套二）目前电场运行状况一期电除尘器自投运以来，除尘效果较好，但电控设备运行的能耗比较高,为了实现节能降耗的目的.采取以下两方面措施：2.1本体方面：缩短电场阴、阳极振打时间;缩短保温箱电加热器.灰斗电加热器工作时间；2.2电气方面：2.2.1电场高压控制已投运几年,型号为K型龙净环保早期产品，器件存在不同程度上的老化，功能较落后，没有反电晕自动检测功能;断电振打功能，而目前龙净环保普遍生产的产品实现反电晕自动检测功能；断电振打功能并能通过闭环控制实现节能。2.2.2低压控制器控制下列设备：控制保温箱及灰斗加热、振打等,通过更换新的PLC程序,可以实现高低压与IPC实现断电振打联动功能,可避免振打电机长时间工作,有利于延长电机的寿命,节电，同时可提高除尘效率。三）项目的必要性1）本改造效益可观，投资虽大，一年可返回成本。2）大量节约用电量，降低了厂用电率。3）新系统能将原有设备处理不了的小粉尘吸附处理，提高了除尘效果，净化了环境。技术改造项目可行性研究报告二、技术改造方案：改造方案一根据以上电除尘器的运行情况，特提出以下节能升级改造方案，以提高电除尘器设备的可靠性,节能和提高除尘效率：1、高压柜控制器升级改造（采用原厂家更新的控制板）2、PLC程序升级,更加体现低压控制方面的先进性；实现高低压断电振打功能；3、电除尘上位机IPC（智能控制系统）升级改造，实现先进的电除尘运行控制水平；改造方案二：采用更为先进的高频电源改造方案，该方案和方案一比有两个优势：一、在保证除尘效果不降低的条件下，节能效果更佳，节电效果和目前相比可以达到节能50%的效果。二、取消了整流变压器，减少了对电能质量的影响。其它和方案一没有本质区别。两个方案都可在机组和相关设备运行中进行改造，一台机组全部改造完约需50个工作日。经过比较，建议采用方案二。技术改造项目可行性研究报告三、工程规模和主要内容：原设备可以不做改动，由设备生产厂家负责实地勘查后，根据现场情况及新设备实际情况对其进行改造，且不影响原有设备的正常运行。改造后设备主要参数特点和功能（一）改造后高压控制设备具备以下的功能、特点及参数新增高压控制器设备基本技术参数：高压电气设备：32套型号：GGAJ02K—J1.2A/66KV共8套；GGAJ02K—J1.2A/72KV共16套；GGAJ02K—J2.0A/80KV共8套；额定输出电压：66KV±10%;72KV±10%;80KV±10%;额定输出电流：一电场1200mA、二、三电场1200mA、四、五电场2000mA输出电压调节范围：0～100%；输出电流调节范围：0～100%；最高输出电压设定范围：100～120%；火花率设定范围：0---500次/分运行方式：连续；控制方式：微机（数字式自动电压调整）控制功能：最高平均电压控制、最佳火花率控制、间歇脉冲控制（双半波间歇供电、单半波间歇供电）、临界火花控制、减功率断电振打等功能。保护功能：负载短路保护、负载开路保护、过流保护功能、变压器偏励磁保护、SCR短路保护、变压器油温报警保护.（二）上位机控制系统的主要参数、功能及特点：主要特点功能（1）IPC系列智能电除尘控制系统实现电除尘配套电气设备的计算机在线监控和管理，并可以根据出口烟道不透明度反馈进行闭环控制，提高电除尘器自动控制水平、达到保效节能运行的目的。（2）系统主要功能上位机通过通讯方式不断从下位机获得电除尘器运行数据和工况参数并以图形、表格、文本、曲线等方式显示在显示器中。上位机通过调用相应的设定功能，可以对高低压设备实现下列控制：◆T/R设备的运行方式、电流极限、通讯状态、启动/停止操作等参数的设定和...
