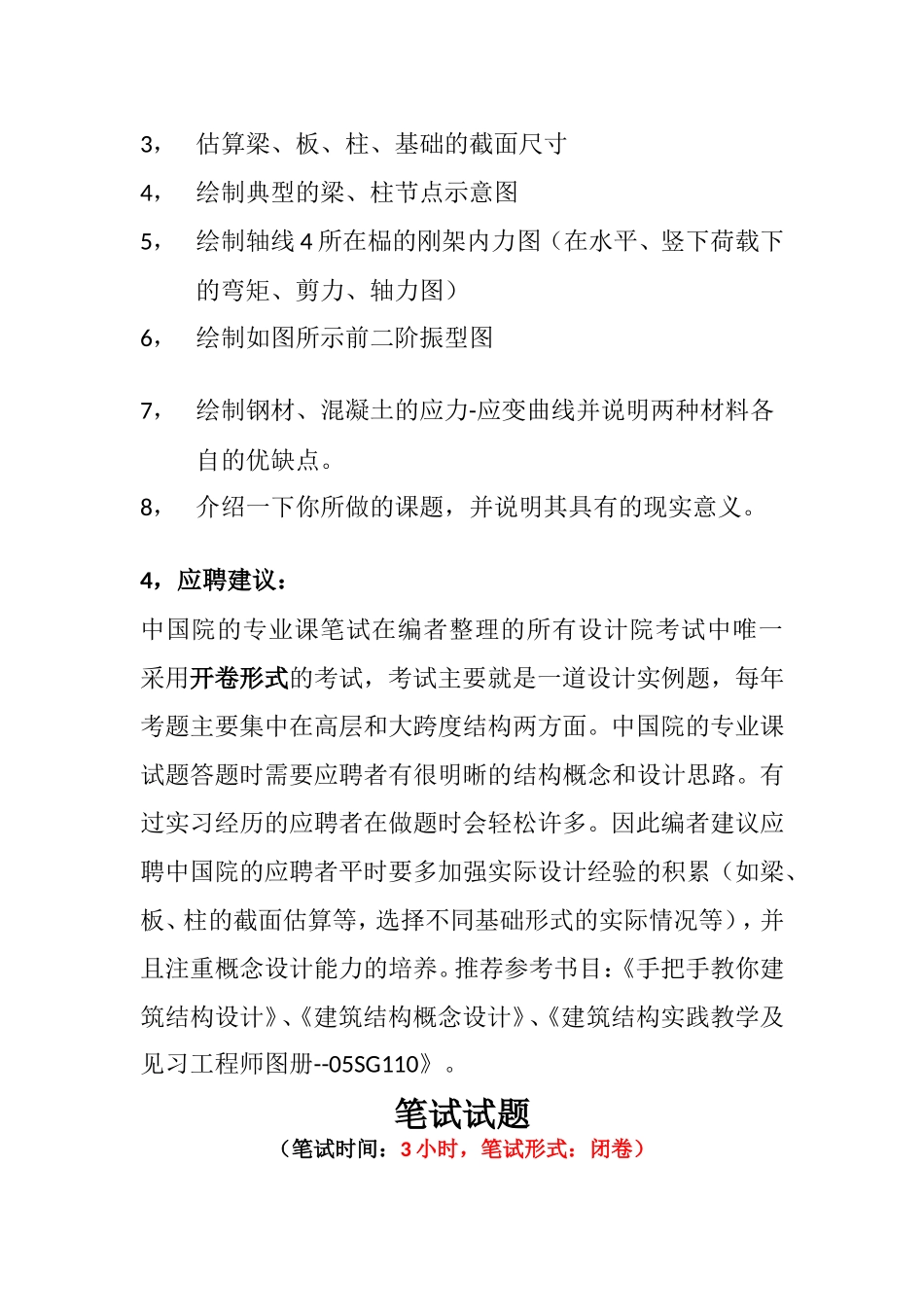

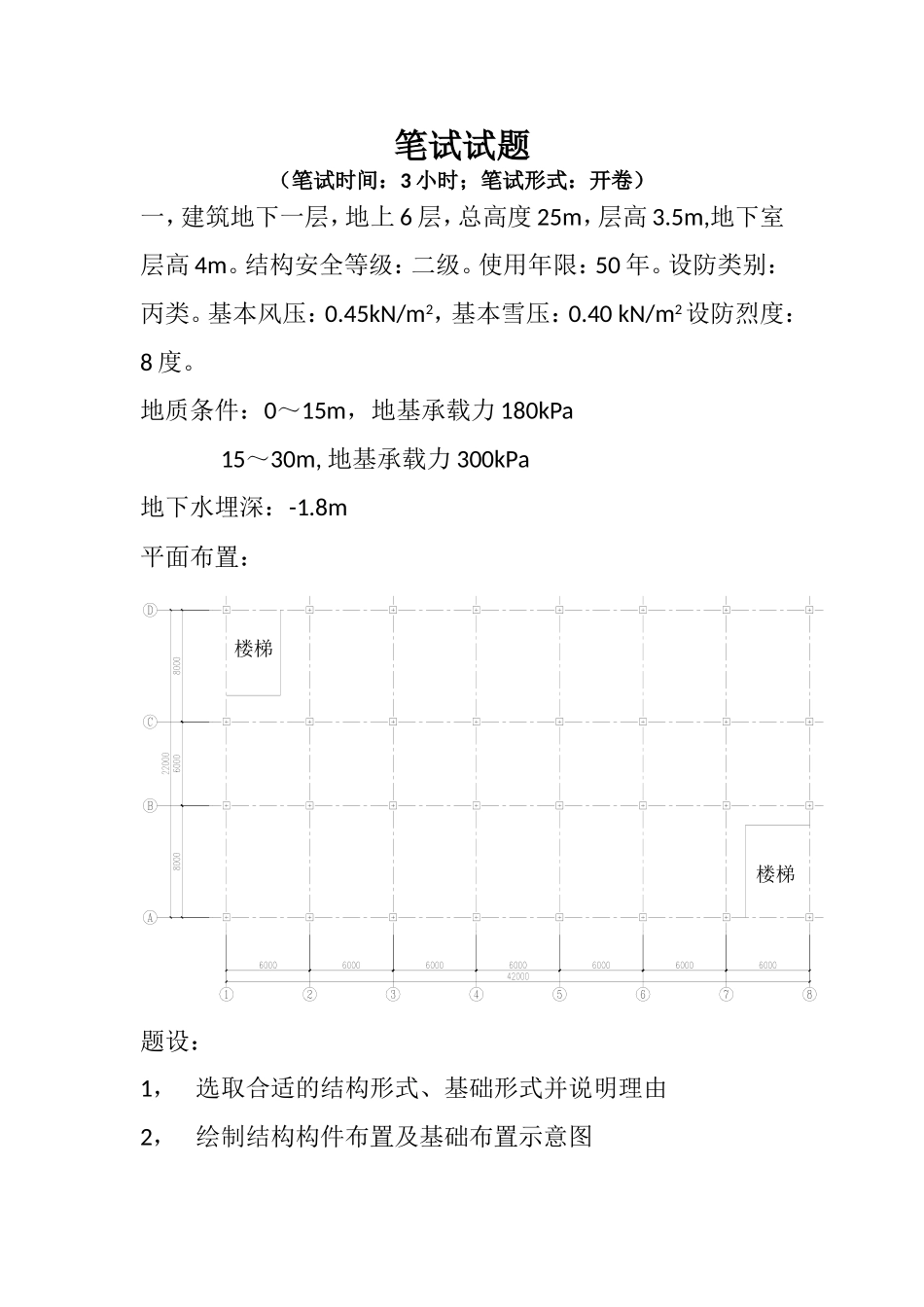

笔试试题（笔试时间：3小时；笔试形式：开卷）一，建筑地下一层，地上6层，总高度25m，层高3.5m,地下室层高4m。结构安全等级：二级。使用年限：50年。设防类别：丙类。基本风压：0.45kN/m2，基本雪压：0.40kN/m2设防烈度：8度。地质条件：0～15m，地基承载力180kPa15～30m,地基承载力300kPa地下水埋深：-1.8m平面布置：楼梯楼梯题设：1，选取合适的结构形式、基础形式并说明理由2，绘制结构构件布置及基础布置示意图3，估算梁、板、柱、基础的截面尺寸4，绘制典型的梁、柱节点示意图5，绘制轴线4所在榀的刚架内力图（在水平、竖下荷载下的弯矩、剪力、轴力图）6，绘制如图所示前二阶振型图7，绘制钢材、混凝土的应力-应变曲线并说明两种材料各自的优缺点。8，介绍一下你所做的课题，并说明其具有的现实意义。4，应聘建议：中国院的专业课笔试在编者整理的所有设计院考试中唯一采用开卷形式的考试，考试主要就是一道设计实例题，每年考题主要集中在高层和大跨度结构两方面。中国院的专业课试题答题时需要应聘者有很明晰的结构概念和设计思路。有过实习经历的应聘者在做题时会轻松许多。因此编者建议应聘中国院的应聘者平时要多加强实际设计经验的积累（如梁、板、柱的截面估算等，选择不同基础形式的实际情况等），并且注重概念设计能力的培养。推荐参考书目：《手把手教你建筑结构设计》、《建筑结构概念设计》、《建筑结构实践教学及见习工程师图册--05SG110》。笔试试题（笔试时间：3小时，笔试形式：闭卷）1，谈谈你对结构设计的看法，可以结合自身的专业或技能特长2，画出下列结构弯矩示意图，画出图形形状即可3，列举一项你熟悉的大跨度或超高层结构，说明它的结构体系，并简述该体系的优缺点4，某办公楼进行方案设计概括：某办公楼，平面柱网基本布置如图所示。本建筑地上8层，层高4.5m，首层楼面（+0.000）比室外地面高出0.9m，地下有一层地下室，要求层高不小于2.8m。地基土情况：地表杂土厚度1m，自然地面下1m开始为土质良好的粉质粘土，承载力特征值为200Kpa，地下水位较深，不予考虑。可以采用混凝土结构体系，也可以采用钢结构体系对此建筑进行方案设计。混凝土结构体系的混凝土采用C30（fc=14.3N/mm2）钢结构体系结构构件的钢材选用Q345（按f=300N/mm2）,截面形式不限。荷载条件：楼面活荷载：2.5KN/m2地震设防烈度：8度（0.2g）场地类别：三类设计地震分组：第一组不考虑楼电梯间，对办公楼按如下要求进行结构方案设计。设计要求：1，选择结构体系并简述理由2，试确定基础形式及埋深深度3，对结构的平面进行基本布置（楼板、梁），并初步给出（不需要具体过程）板厚和梁高4，如何增强结构的抗侧移刚度5，画出结构前3个平动振型大致形状6，根据你选择的结构体系（梁、柱重量折算成楼面荷载按每层钢结构0.8KN/m2,混凝土结构3KN/m2考虑，试估算中部柱的大致截面）笔试试题（笔试时间：3小时，笔试形式：闭卷）1、什么是建筑抗震三水准设防目标和两阶段设计方法答：三水准：小震不坏、中震可修、大震不倒1）当遭受低于本地区抗震设防烈度的多遇地震影响时，一般不受损失或不需修理仍可继续使用；2）当遭受相当于本地区抗震设防烈度的地震影响时，可能损坏，经一般修理或不需修理仍可继续使用；3）当遭受高于本地区抗震设防烈度预计的罕遇地震影响时，不至倒塌或发生危及生命的严重破坏。两阶段：1）按小震作用效应和其他荷载效应的基本组合验算构件承载力，以及小震作用下验算结构的弹性变形；2）按大震作用下验算结构的弹塑性变形。2、砌体结构中设置构造柱、圈梁的作用答：构造柱可提高墙体抗剪能力及结构的极限变形能力；圈梁有助于提高房屋的整体性、抗震、抗倒塌能力，减少地基不均匀沉降或较大振动荷载等对砌体产生的不利影响。3、剪力墙结构中边缘构件的作用答：可有效改善墙体受压性能，增大延性4、摩擦型和承压型高强螺栓连接有何区别答：摩擦型连接只利用摩擦传力这一工作阶段，以滑移作为承载能力极限状态；承压型连接起初由摩擦传力，后期则依靠栓杆抗剪和承压传力，承载力比摩擦型高。以螺栓或钢板破坏为承载力的极限状态。5、梁的箍筋是否配置越多越好答：...
