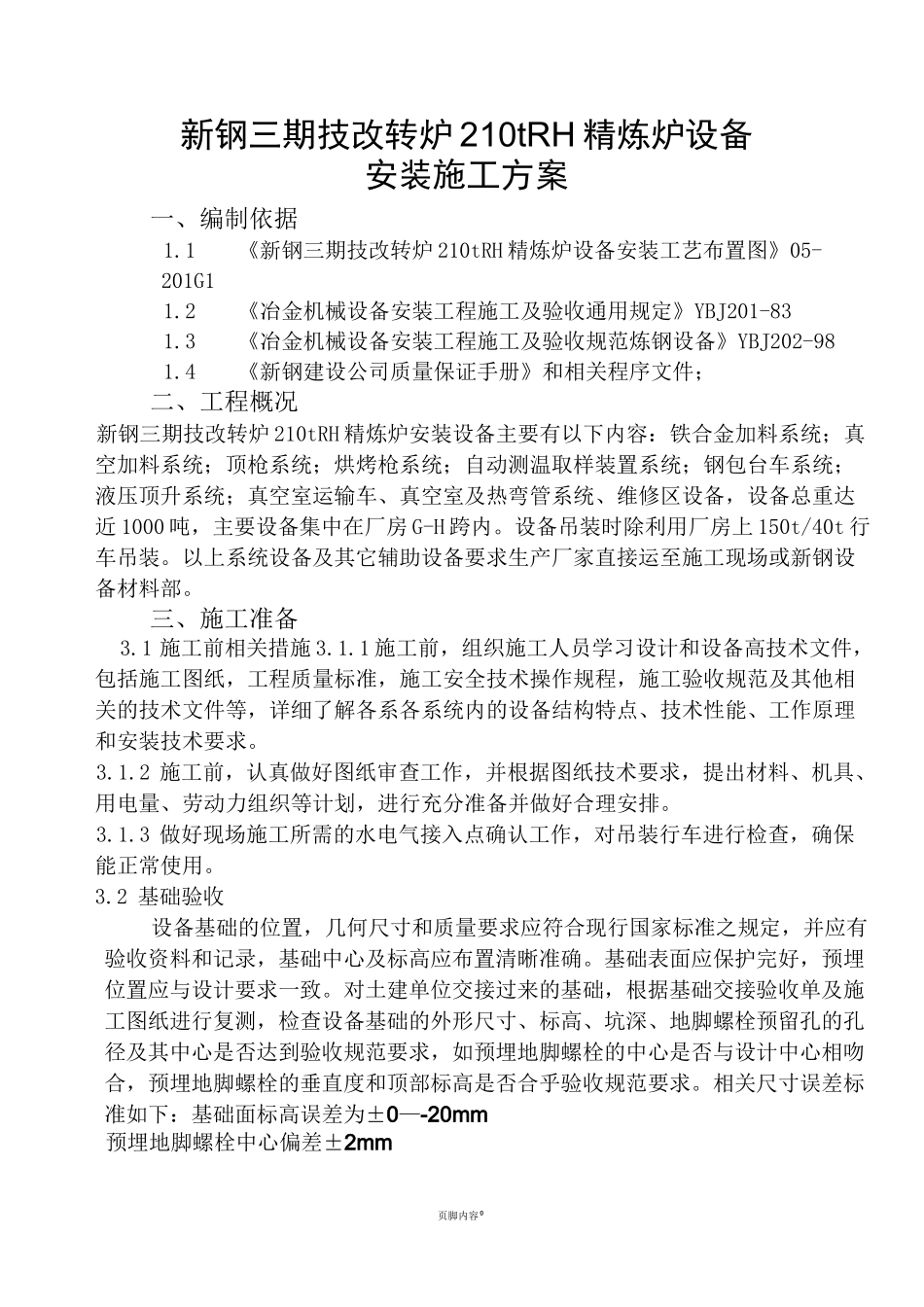

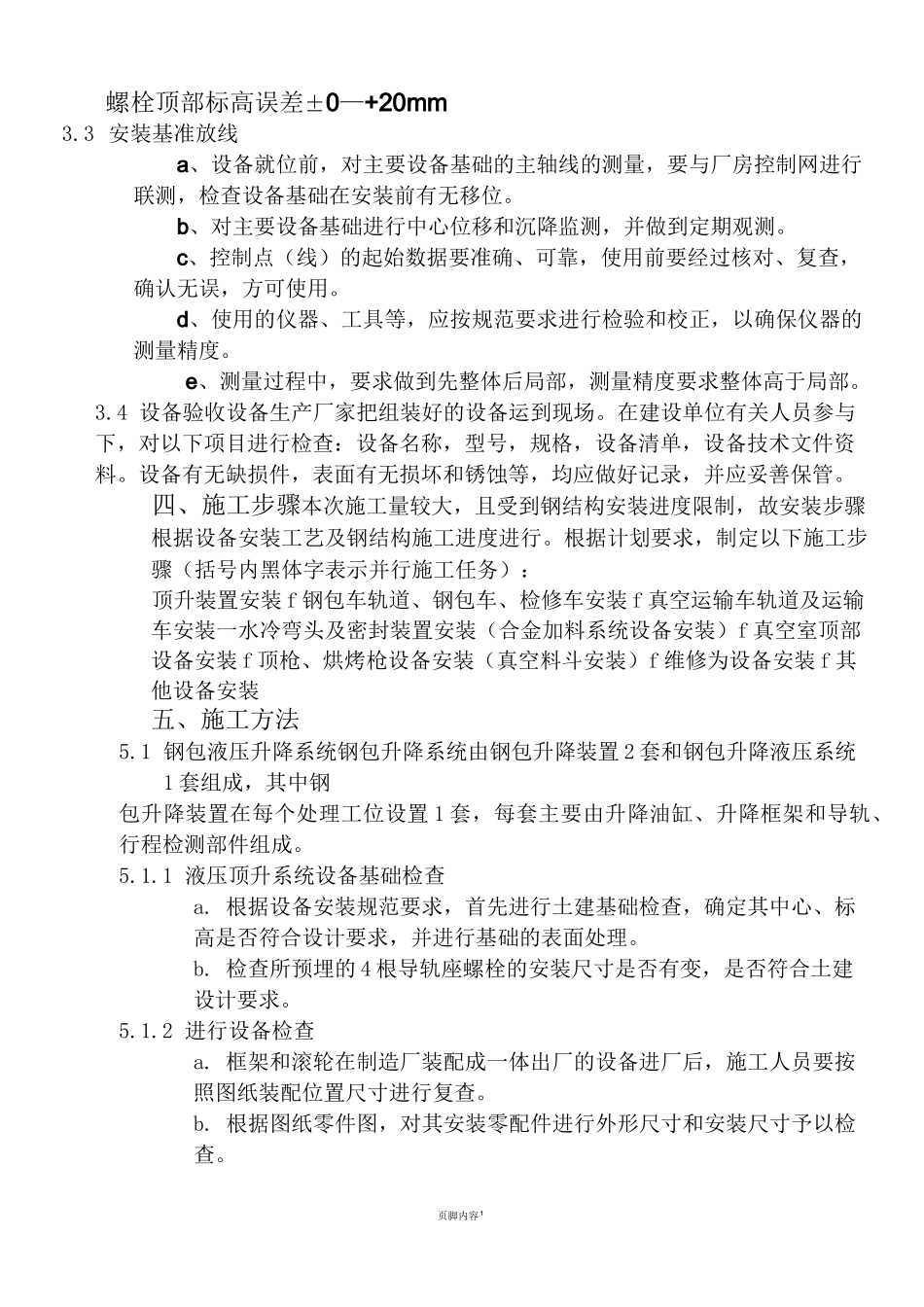

页脚内容 0新钢三期技改转炉 210tRH 精炼炉设备安装施工方案一、编制依据1.1《新钢三期技改转炉 210tRH 精炼炉设备安装工艺布置图》05-201G11.2《冶金机械设备安装工程施工及验收通用规定》YBJ201-831.3《冶金机械设备安装工程施工及验收规范炼钢设备》YBJ202-981.4《新钢建设公司质量保证手册》和相关程序文件；二、工程概况新钢三期技改转炉 210tRH 精炼炉安装设备主要有以下内容：铁合金加料系统；真空加料系统；顶枪系统；烘烤枪系统；自动测温取样装置系统；钢包台车系统；液压顶升系统；真空室运输车、真空室及热弯管系统、维修区设备，设备总重达近 1000 吨，主要设备集中在厂房 G-H 跨内。设备吊装时除利用厂房上 150t/40t 行车吊装。以上系统设备及其它辅助设备要求生产厂家直接运至施工现场或新钢设备材料部。三、施工准备3.1 施工前相关措施 3.1.1 施工前，组织施工人员学习设计和设备高技术文件，包括施工图纸，工程质量标准，施工安全技术操作规程，施工验收规范及其他相关的技术文件等，详细了解各系各系统内的设备结构特点、技术性能、工作原理和安装技术要求。3.1.2 施工前，认真做好图纸审查工作，并根据图纸技术要求，提出材料、机具、用电量、劳动力组织等计划，进行充分准备并做好合理安排。3.1.3 做好现场施工所需的水电气接入点确认工作，对吊装行车进行检查，确保能正常使用。3.2 基础验收设备基础的位置，几何尺寸和质量要求应符合现行国家标准之规定，并应有验收资料和记录，基础中心及标高应布置清晰准确。基础表面应保护完好，预埋位置应与设计要求一致。对土建单位交接过来的基础，根据基础交接验收单及施工图纸进行复测，检查设备基础的外形尺寸、标高、坑深、地脚螺栓预留孔的孔径及其中心是否达到验收规范要求，如预埋地脚螺栓的中心是否与设计中心相吻合，预埋地脚螺栓的垂直度和顶部标高是否合乎验收规范要求。相关尺寸误差标准如下：基础面标高误差为±0—-20mm预埋地脚螺栓中心偏差±2mm页脚内容 1螺栓顶部标高误差±0—+20mm3.3 安装基准放线a、设备就位前，对主要设备基础的主轴线的测量，要与厂房控制网进行联测，检查设备基础在安装前有无移位。b、对主要设备基础进行中心位移和沉降监测，并做到定期观测。c、控制点（线）的起始数据要准确、可靠，使用前要经过核对、复查，确认无误，方可使用。d、使用的仪器、工具等，应按规范要求进行检验和校正，以确保仪器的测量精度。e、测量过...
