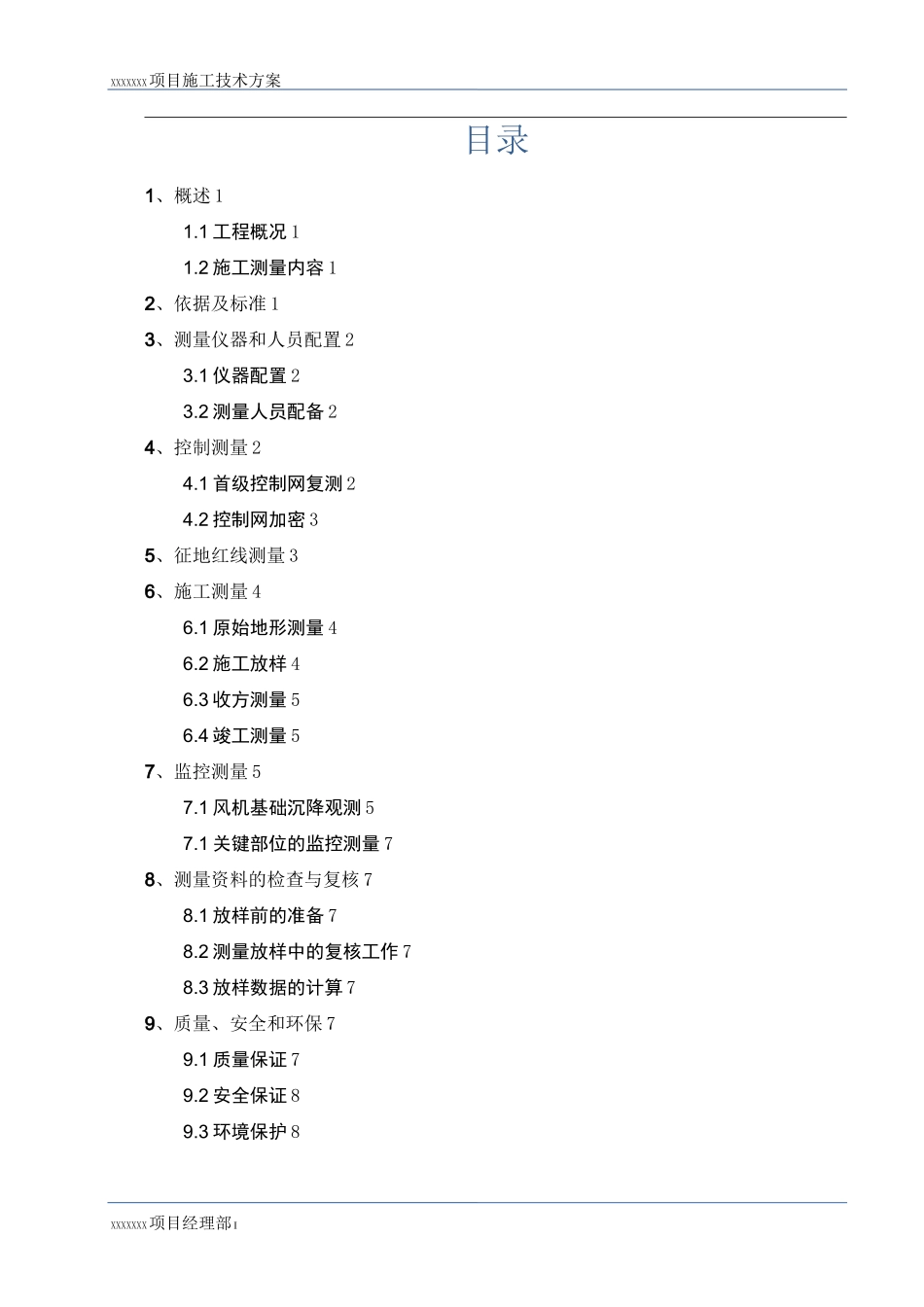

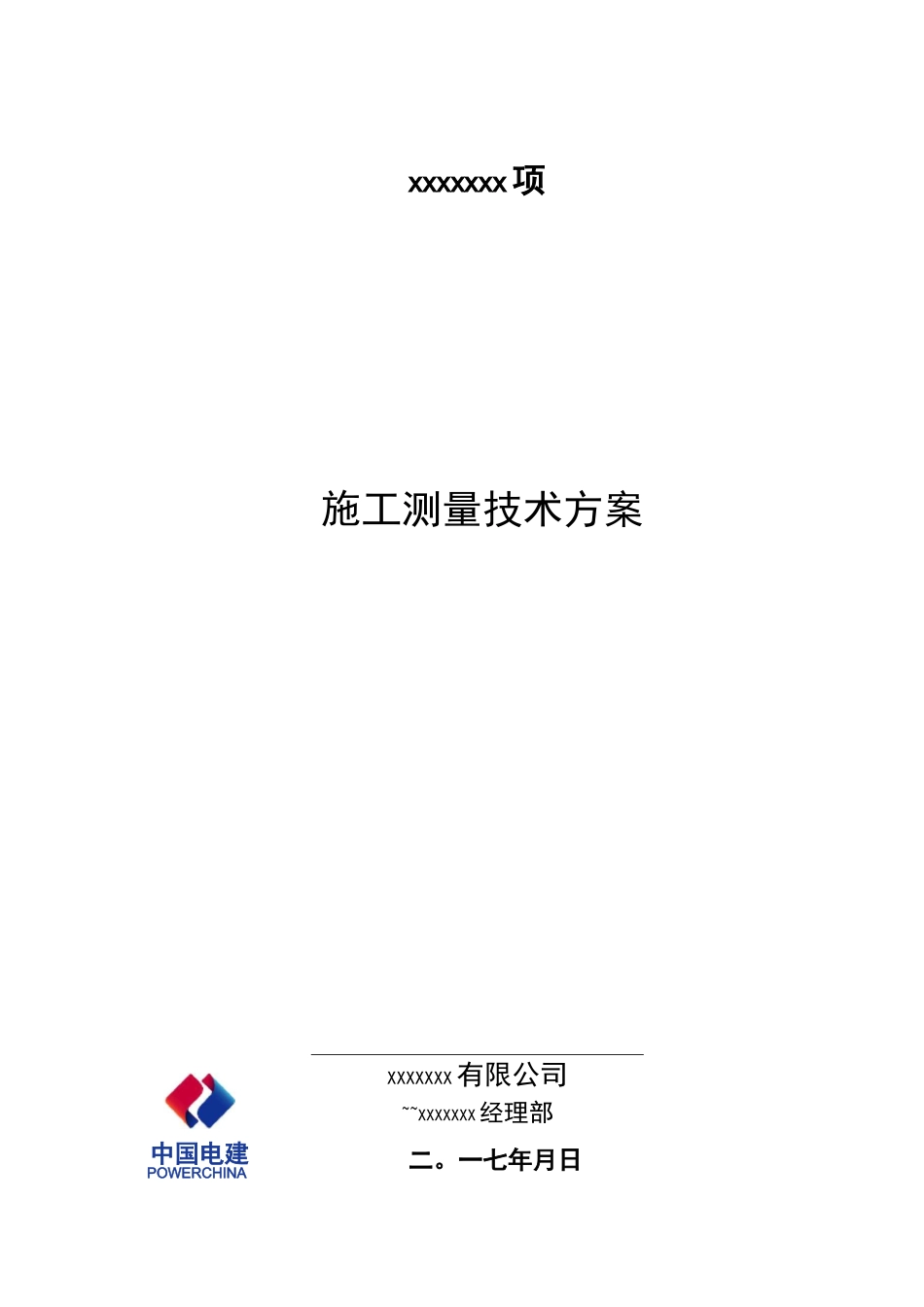

xxxxxxx 项施工测量技术方案XXXXXXX有限公司~~XXXXXXX经理部二。一七年月日中国电建POWERCHINA批准：校核：编制：XXXXXXX项目施工技术方案XXXXXXX项目经理部 I目录1、概述 11.1 工程概况 11.2 施工测量内容 12、依据及标准 13、测量仪器和人员配置 23.1 仪器配置 23.2 测量人员配备 24、控制测量 24.1 首级控制网复测 24.2 控制网加密 35、征地红线测量 36、施工测量 46.1 原始地形测量 46.2 施工放样 46.3 收方测量 56.4 竣工测量 57、监控测量 57.1 风机基础沉降观测 57.1 关键部位的监控测量 78、测量资料的检查与复核 78.1 放样前的准备 78.2 测量放样中的复核工作 78.3 放样数据的计算 79、质量、安全和环保 79.1 质量保证 79.2 安全保证 89.3 环境保护 8XXXXXXX项目施工技术方案XXXXXXX项目经理部 1XXXXXXX项目施工测量技术方案1、概述1.1 工程概况xxxxxxx 工程位于广东省阳江市阳东区新洲镇及那龙镇境内，距离阳江市约35km 风电场占地约 40km2。xxxxxxx 区为低山丘陵地区地表高程 100m~420m。场区风能资源丰富，主风向稳定，对外交通条件较好，可就近接入电网，工程建设条件良好。工程规模为 49.5MW(兆瓦),19 台单机容量为 2000kW(其中一台限制出力 1500kW)、台单机容量为 3000kW 的风力发电机组。xxxxxxx 为鸡山风电场的二期工程，统一接入鸡山风电场升压变电站，本期无需新建升压变电站。1.2 施工测量内容本项目施工测量内容如下：(1)控制测量：包括首级控制网的复测及控制网加密。(2)征地红线测量：主要为道路及风机平台的征地红线放样。(3)施工测量：包括施工前原始地形测量、土石方开挖放样、施工定位测量、收方测量、竣工测量。(4)监控测量：主要包括沉降观测、关键部位的变形监测(拌合站、改造桥涵、高边坡等)2、依据及标准(1)《工程测量规范》(GB50026-2007)(2)《国家一、二等水准测量规范》(GB/T12897-2006)XXXXXXX项目施工技术方案XXXXXXX项目经理部 2(3)《全球定位系统(GPS)测量规范》(GB/T18314-2009)(4)《建筑变形测量规范》(JGJ8-2006)(5)《xxxxxxx 项目可行性研究报告》3、测量仪器和人员配置3.1 仪器配置表 3-1 主要测量仪器设备配置表序号仪器名称型号精度单位数量主要用途1全站仪徕卡 TS02±2.0"/2mm+2ppm台1施工测量、监控测量、控制测量2GPS华测 X9001.0mm/km套4控制网复测、施工放样、征地红线放样4水准仪天宝 DINI03±0.3mm/km台1沉降观测、...
