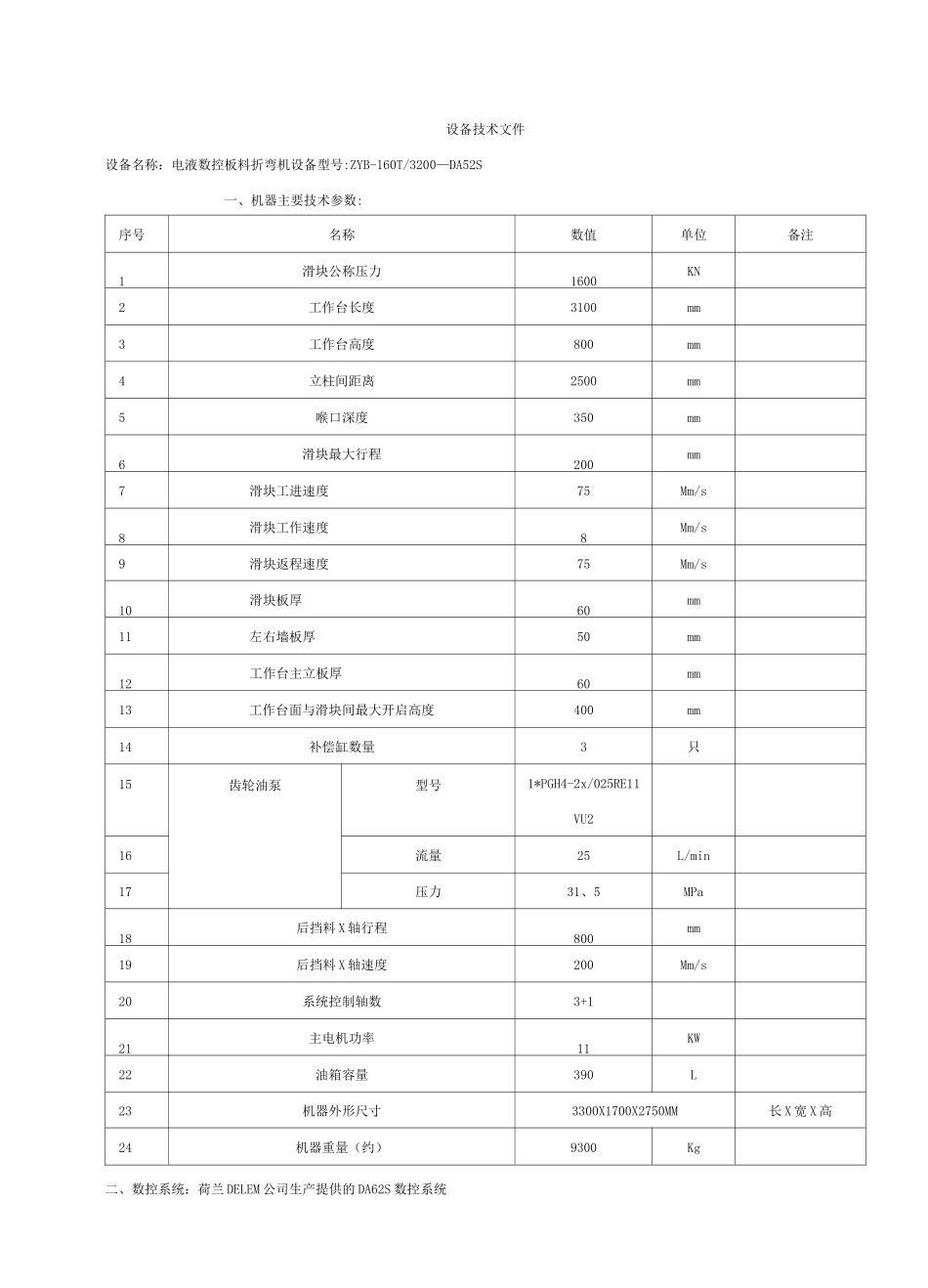

设备技术文件设备名称：电液数控板料折弯机设备型号:ZYB-160T/3200—DA52S一、机器主要技术参数:序号名称数值单位备注1滑块公称压力1600KN2工作台长度3100mm3工作台高度800mm4立柱间距离2500mm5喉口深度350mm6滑块最大行程200mm7滑块工进速度75Mm/s8滑块工作速度8Mm/s9滑块返程速度75Mm/s10滑块板厚60mm11左右墙板厚50mm12工作台主立板厚60mm13工作台面与滑块间最大开启高度400mm14补偿缸数量3只15齿轮油泵型号1*PGH4-2x/025RE11VU216流量25L/min17压力31、5MPa18后挡料 X 轴行程800mm19后挡料 X 轴速度200Mm/s20系统控制轴数3+121主电机功率11KW22油箱容量390L23机器外形尺寸3300X1700X2750MM长 X 宽 X 高24机器重量（约）9300Kg二、数控系统：荷兰 DELEM 公司生产提供的 DA62S 数控系统集成的 DA-62S 数控系统,不仅可以应用扭轴同步折弯机控制，也可以应用电液同步折弯机控制。基于四轴控制的面板式按装结构,既可以直接安装在电柜上,也可以安装在悬吊柜上;DELEM 公司友好的用户界面与 TFT 真彩 LED 显示器的 DA65，拥有了折弯机的所有基本功能;其独特的“快捷键”操作方式;提供快捷而简洁的操作过程；“Y”轴的角度编程；工作台挠度补偿功能及压力控制均作为标准配置。基于最新技术的 DA-62S,提供了稳定可靠的解决方案。其配备的 USB 接口，极大地方便了产品与模具的快速备份。DA-62S 的特点:一页式参数编程;工作台挠度补偿功能；模具库选择;后挡料第二轴控制（可选）；USB 接口；先进的 Y 轴控制算法，即可闭环控制，也可控制开环阀；三、液压系统:1、液压阀:德国博士力士乐液压件；无堵油现像；2、台湾鼎基 DZ 密封件，具有耐高温，高耐磨性等优点3、油缸:济宁泰丰产，采用军工技术镀镍磷，具有耐磨及良好的自润滑性，油缸导套采用锌基耐磨合金。4、液压泵:德国博士力士乐产，具有低噪音，使用寿命长等特点；5、数控模具:模具材料 42CrMn,具有高强度与韧性，使用寿命长，折弯精度高，折弯精度在一度之内。四、主要电气元件采用西门子公司产品；线路布局合理、简洁；五、机械部分:1、整机采用全钢焊接结构，振动消除应力，强度高，刚性好2、电液同步，精度高；滑块运行平稳、速度快；3、台湾产滚珠丝杆、直线导轨；重复定位精度高、无噪音；4、蜗轮、蜗带传动，低噪音；微调后挡料顶杆；挡料精度高；5、数控模具，快速装夹；确保装卸模具安全、快捷。6、工作台有液压补偿缸装置；确保折弯工件的直线度高。六、验...
