光伏支架及组件安装的施工方案设计

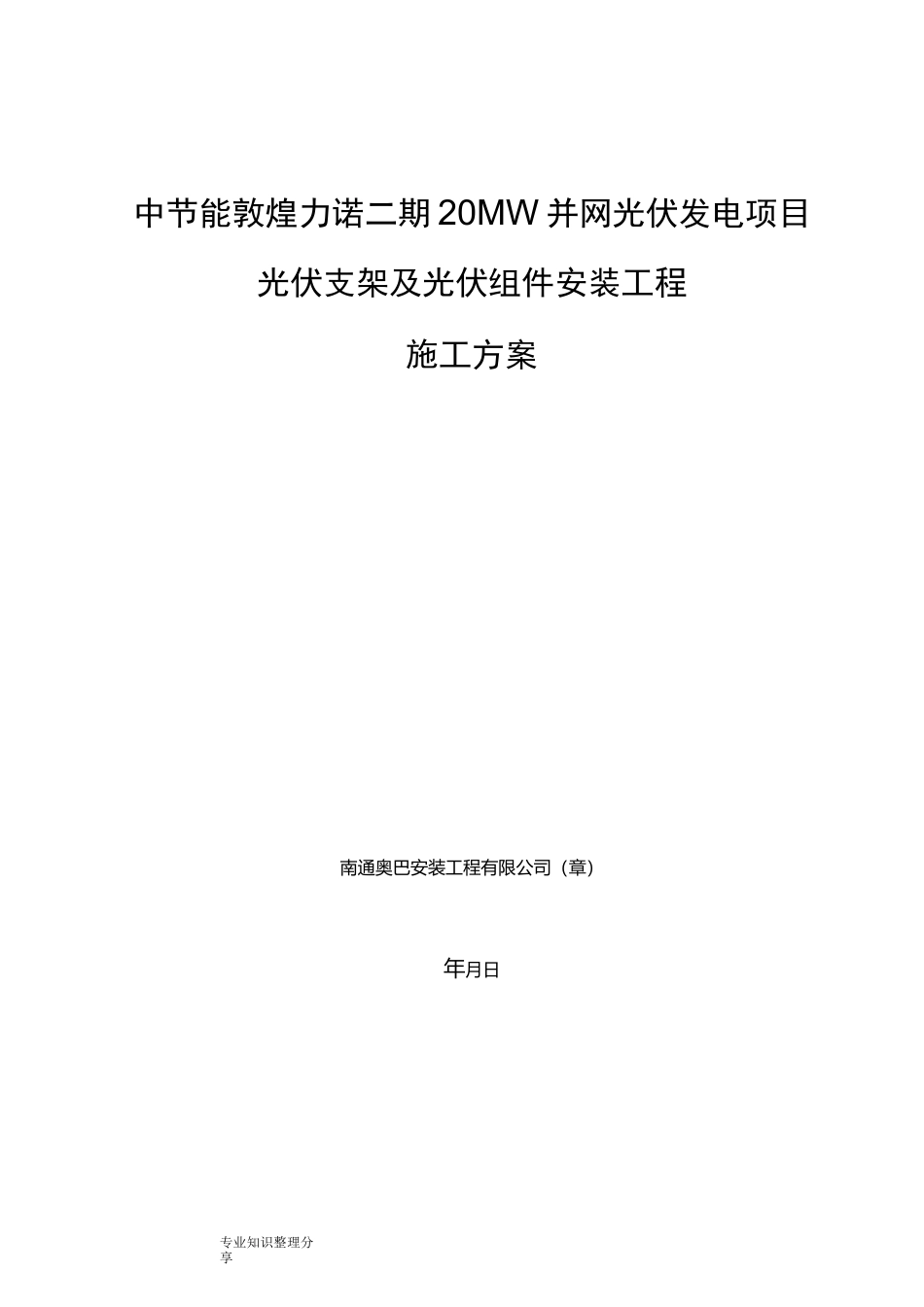

光伏支架及组件安装的施工方案设计_第1页
1/13

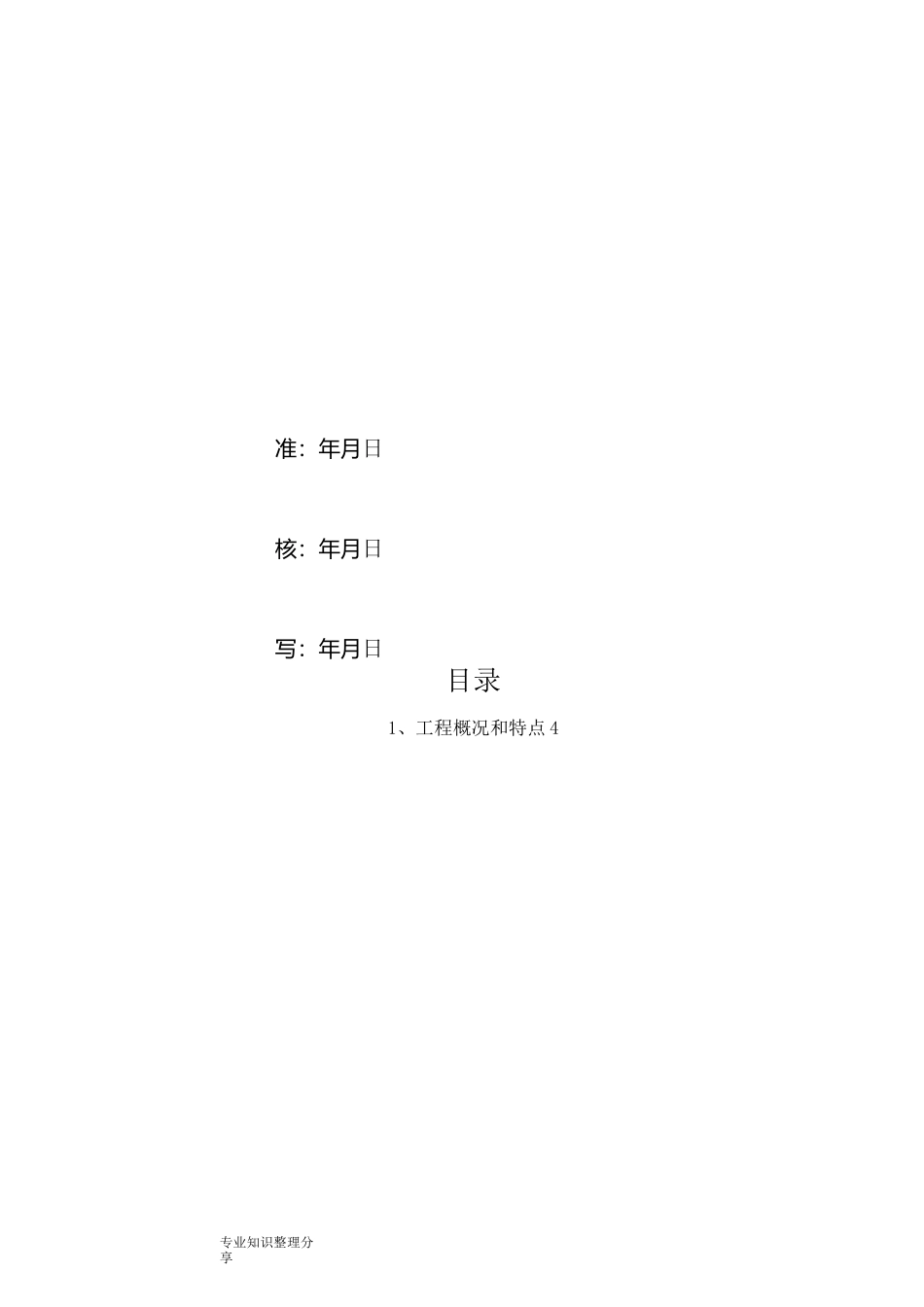

光伏支架及组件安装的施工方案设计_第2页
2/13

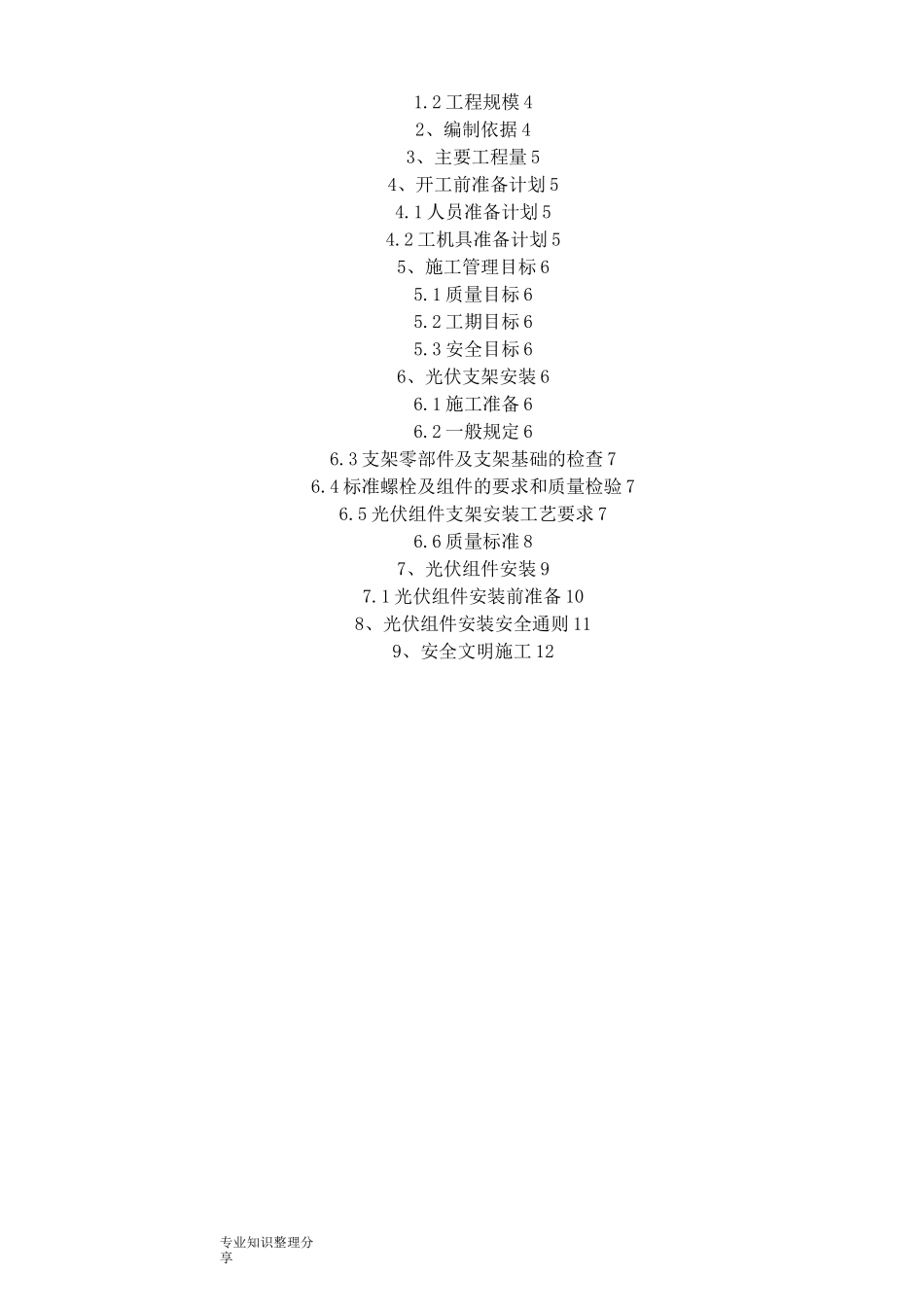

光伏支架及组件安装的施工方案设计_第3页
3/13
专业知识整理分享中节能敦煌力诺二期 20MW 并网光伏发电项目光伏支架及光伏组件安装工程施工方案南通奥巴安装工程有限公司(章)年月日专业知识整理分享准:年月日核:年月日写:年月日目录1、工程概况和特点 4专业知识整理分享1.2 工程规模 42、编制依据 43、主要工程量 54、开工前准备计划 54.1 人员准备计划 54.2 工机具准备计划 55、施工管理目标 65.1 质量目标 65.2 工期目标 65.3 安全目标 66、光伏支架安装 66.1 施工准备 66.2 一般规定 66.3 支架零部件及支架基础的检查 76.4 标准螺栓及组件的要求和质量检验 76.5 光伏组件支架安装工艺要求 76.6 质量标准 87、光伏组件安装 97.1 光伏组件安装前准备 108、光伏组件安装安全通则 119、安全文明施工 12专业知识整理分享WORD 格式可编辑光伏支架及光伏组件安装施工方案1、工程概况和特点1、敦煌 20MW 并网光伏发电项目地处本工程场址区位于敦煌市光电产业园。该项目地址中心地理位置为北纬 40°08'33.50”,东经 94°28'15.40”。站址距敦煌市区直线距离约20 公里,东侧为进站道路及电力通道,北侧为项目预留,南侧为国电甘肃电力 20MW 光伏项目。场址海拔高程约在 1180m〜1185m 之间。工程区内地势平坦,地面附着物较少,属于国有荒滩地,开发利用条件优越。对外交通运输便利。由敦煌力诺太阳能电力有限公司负责本太阳能光伏发电站项目的前期工作,本工程规划建设 20MW 光伏并网发电项目,占地约 0.52km2。敦煌市年平均降水量 42.5 毫米,蒸发量 2505 毫米,全年日照时数为 3260.2 小时,四季分明,春季温暖多风,夏季酷暑炎热,秋季凉爽,冬季寒冷。年平均气温为 10.3°C,极端最高气温 41.3C,最低气温-26.4C,属典型的暖温带干旱性气候。本工程场址区地势平坦开阔,多年平均风速为 2m/s,多年极端风速 17m/s。敦煌市属温带干旱气候,冬季寒冷,夏季炎热,气温日温差较大,光照充足,降水稀少,蒸发大,多风沙,属于我国典型的温带大陆性气候,年平均气温 9.4 摄氏度。场地地形较平缓,地势南高北低,本区属干旱气候区,地表较平坦,可不考虑内涝水位的影响。1.2 工程范围工程设计范围内的光伏支架及组件的安装;2、编制依据(1)《光伏发电站施工规范》(GB50794-2012)(2)《光伏发电站验收规范》(GB50796-2012)(3)施工图纸及技术要求(4)中节能(力诺)敦煌 20MW 光伏支架、组件安装图纸及说明(5)有关产品的...
