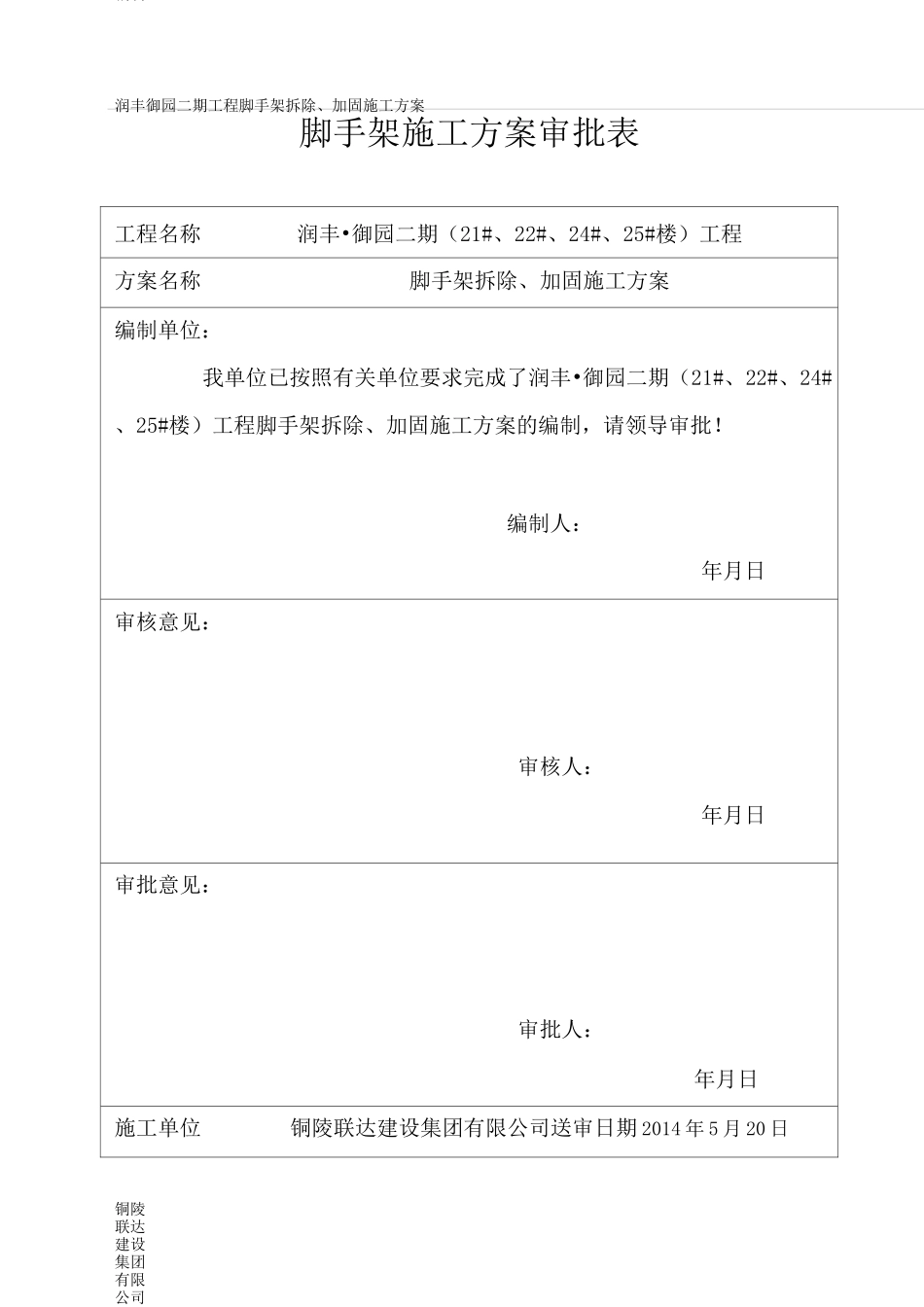

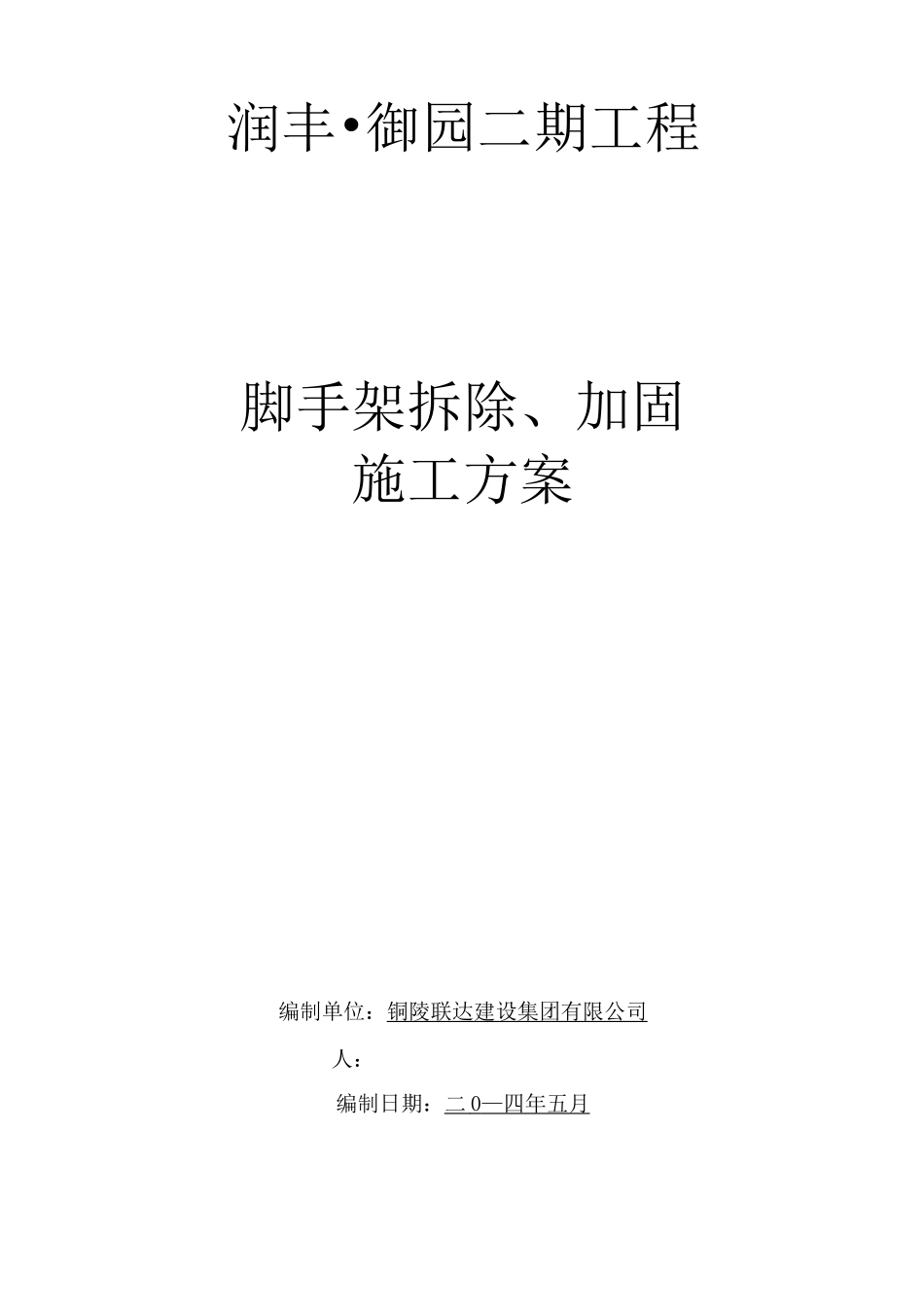

润丰•御园二期工程脚手架拆除、加固施工方案编制单位:铜陵联达建设集团有限公司人:编制日期:二 0 — 四年五月 润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制铜陵联达建设集团有限公司编制脚手架施工方案审批表工程名称润丰•御园二期(21#、22#、24#、25#楼)工程方案名称脚手架拆除、加固施工方案编制单位:我单位已按照有关单位要求完成了润丰•御园二期(21#、22#、24#、25#楼)工程脚手架拆除、加固施工方案的编制,请领导审批!编制人:年月日审核意见:审核人:年月日审批意见:审批人:年月日施工单位铜陵联达建设集团有限公司送审日期 2014 年 5 月 20 日润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制铜陵联达建设集团有限公司编制目录一、工程概况二、施工准备1、组织机构2、施工作业人员的准备3、施工作业现场施工准备三、加固、拆除方案四、安全防护措施五、文明施工铜陵联达建设集团有限公司编制润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制铜陵联达建设集团有限公司编制槽钢:符合《碳素结构钢》(GB/T700-88)检验标准进行检验钢板:采用 10 厚钢板另需要化学锚栓、水钻、焊条、焊机等2) .西侧、南侧、东侧外架加固1.将西侧、南侧、东侧外架分别自地面至外架 4 米高,6 米高处加设斜撑。斜撑纵向间距 5 米,斜撑与地面夹角 45。2、自南侧外架 5 米高设置一道钢丝绳与该栋楼南侧相应房屋相连。2. 在 2 层西北侧房间地面增加锚固点,外墙用水钻开洞(直径 75)钢管自外架插入户内。将四块钢板用化学锚栓固定于地面,然后将槽钢焊接于钢板上,在将插入户内与外架相连的钢管焊接于槽钢上,钢管交叉位置用① 16 钢筋焊接上层钢管于铁板上。具体做法见下图:二层东侧新增锚固点位置示意铜陵联达建设集团有限公司编制润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制铜陵联达建设集团有限公司编制润丰御园二期工程脚手架拆除、加固施工方案铜陵联达建设集团有限公司编制钢筋焊接钢管与槽钢焊接;石 2 化学锚栓节点剖面图2、在北侧外墙处每 4 米设置一道连墙杆(拉结点)。拉结处将外墙水钻开洞,钢管抱混凝土墙。具体做法如下图:顺序为安全网 f 栏杆 f...
