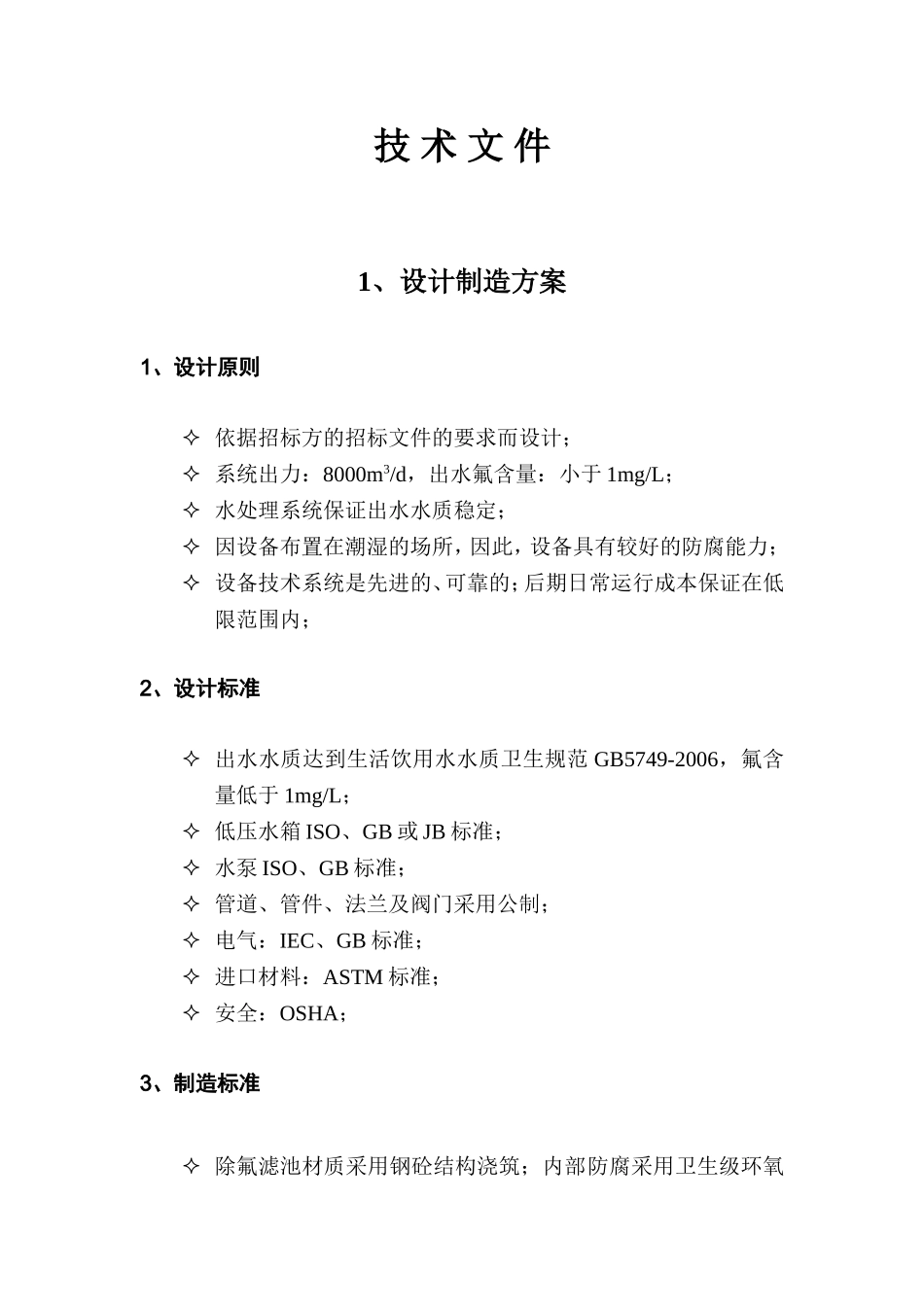

技术文件1、设计制造方案1、设计原则依据招标方的招标文件的要求而设计；系统出力：8000m3/d，出水氟含量：小于1mg/L；水处理系统保证出水水质稳定；因设备布置在潮湿的场所，因此，设备具有较好的防腐能力；设备技术系统是先进的、可靠的；后期日常运行成本保证在低限范围内；2、设计标准出水水质达到生活饮用水水质卫生规范GB5749-2006，氟含量低于1mg/L；低压水箱ISO、GB或JB标准；水泵ISO、GB标准；管道、管件、法兰及阀门采用公制；电气：IEC、GB标准；进口材料：ASTM标准；安全：OSHA；3、制造标准除氟滤池材质采用钢砼结构浇筑；内部防腐采用卫生级环氧煤沥青漆；保证过水不会被污染；具有北京市卫生局颁发的涉水产品卫生批件（附件1）；管道、阀门（双由令的便于后期维护）材质为不锈钢材质；有国家省级部门颁发的卫生批件(附件2)；除氟滤料采用活性氧化铝，滤料经过再生，可多次使用，滤料寿命长；产品设计寿命30年；保证需方的使用效果和应用效益；设备操作便捷性高，无需专业人员维护；节约需方未来人员管理成本；4、执行标准处理后达到GB5749—2006《生活饮用水卫生标准》，氟含量≤1.0mg/L；设备接触水的材料应符合《生活饮用水输配水设备及防护材料卫生安全评价规范》【2001年】；污水排放应符合GB8978-1996《污水综合排放标准》一级排放标准设备操作便捷性高，无需专业人员维护；节约需方未来人员管理成本；企业标准Q/FTYJ002—2010；5、除氟装置的工艺特色与运行原理5.1除氟设备的工艺流程简介氟是人体不可缺少的微量元素，氟元素可以通过饮用水、食物和呼吸等各种途径进入人体，其中最主要的途径是饮用水。但是，当饮用水中氟的浓度过高（大于1.5mg/L）时，反而会损害人体的健康。近年来，我国因饮用水中氟含量超标而造成的氟中毒的现象已较为严重。目前，饮用水除氟的方法有很多，如：吸附法、化学沉淀法、混凝沉降法、电化学法、反渗透法和离子交换法等，其中吸附法对氟的吸附效果显著，是除氟的主要方法。作为滤料的吸附剂主要是活性氧化铝。本方案既是采用的活性氧化铝进行除氟。设备的总体除氟工艺流程如下：将活性氧化铝装入滤池中，原水在4~6米/H的流速下，缓慢通过除氟滤床；达到稳定的除氟效果后，进入到清水池，经过杀菌装置，最终供给用户使用。全套工艺操作简单、过滤方式为上进下出，阀门安装方式为侧装式布局，阀门位置布局简洁、清晰，便于除氟滤罐的再生操作。5.2活性氧化铝除氟机理及再生活性氧化铝是白色颗粒状多孔吸附剂，有较大的比表面积，是除氟比较经济有效的方法。活性氧化铝是两性物质，等电点约在9.5，当水的pH值小于9.5时可吸附阴离子，大于9.5时可去除阳离子。因此，在酸性溶液中活性氧化铝为阴离子交换剂，对氟有极大的选择性。(1)活性氧化铝使用前可用硫酸铝溶液活化，使转化成为硫酸盐型，反应如下：（Al2O3）n•2H2O+SO42-→（Al2O3）n•H2SO4+2OH-(2)除氟时的反应为：（Al2O3）n•H2SO4+2F-→（Al2O3）n•2HF+SO42-(3)活性氧化铝失去除氟能力后，可用2%～3%的硫酸铝溶液再生：（Al2O3）n•2HF+SO42-→（Al2O3）n•H2SO4+2F-每克活性氧化铝所能吸附氟的重量，一般为1.2～4.5mg，它取决于：原水的氟浓度、pH值、活性氧化铝的颗粒大小等。5.3除氟设备的运行参数设计5.3.1活性氧化铝滤池的技术参数①性状1.5～2.4mm颗粒状②颜色白色③堆积比重0.7～0.8④过滤速度4～6m/h⑤除氟总能4～5g/KG工艺设计环节各项参数说明见下表：名称标注工艺参数设定与解释说明单位过滤流速S4-6米/小时M/H过滤流量Q=N*S（过滤截面积*过滤流速）T/H接触时间T0.4小时H过滤截面积N滤池长x宽=LxBM2填料高度H=S*T(过滤流速*接触时间)M填料容积V=N*H（过滤截面积*填料高度）M3填料重量W=V*0.75（滤罐填料体积*容重）T除氟的交换容量Z1kg=4gKG设计方案详尽说明：本次招标方要求除氟设备产能为8000m³/d；为了满足除氟流量的要求；我方严格按照设计流速进行系统设计；保证产水的含氟量低于国家标准。A、除氟滤池设计尺寸：6000×4000×5500mm4座，3座同时工作并联使用，1座备用。（单池流量为4×6×5=120吨/小时）；...
