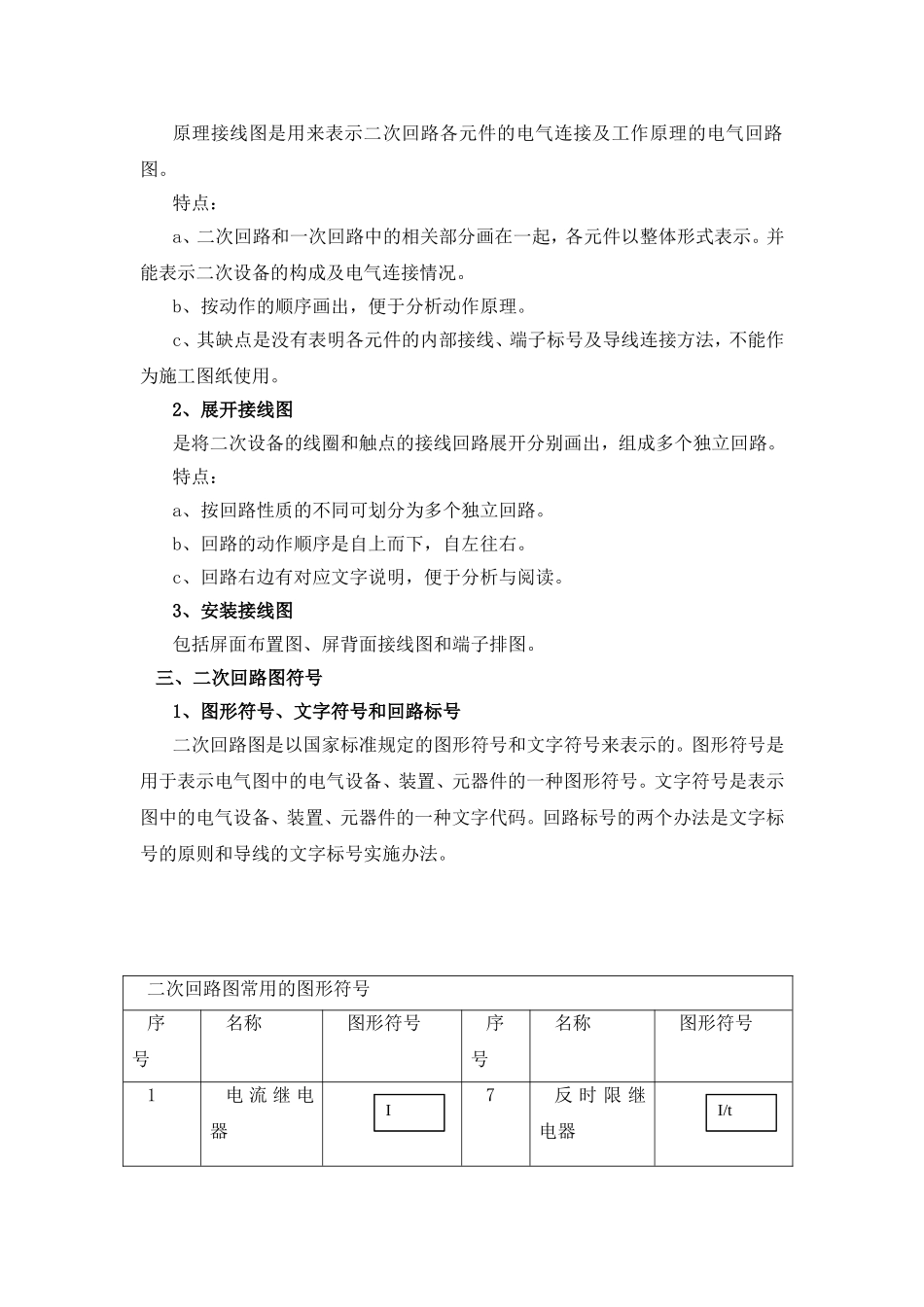

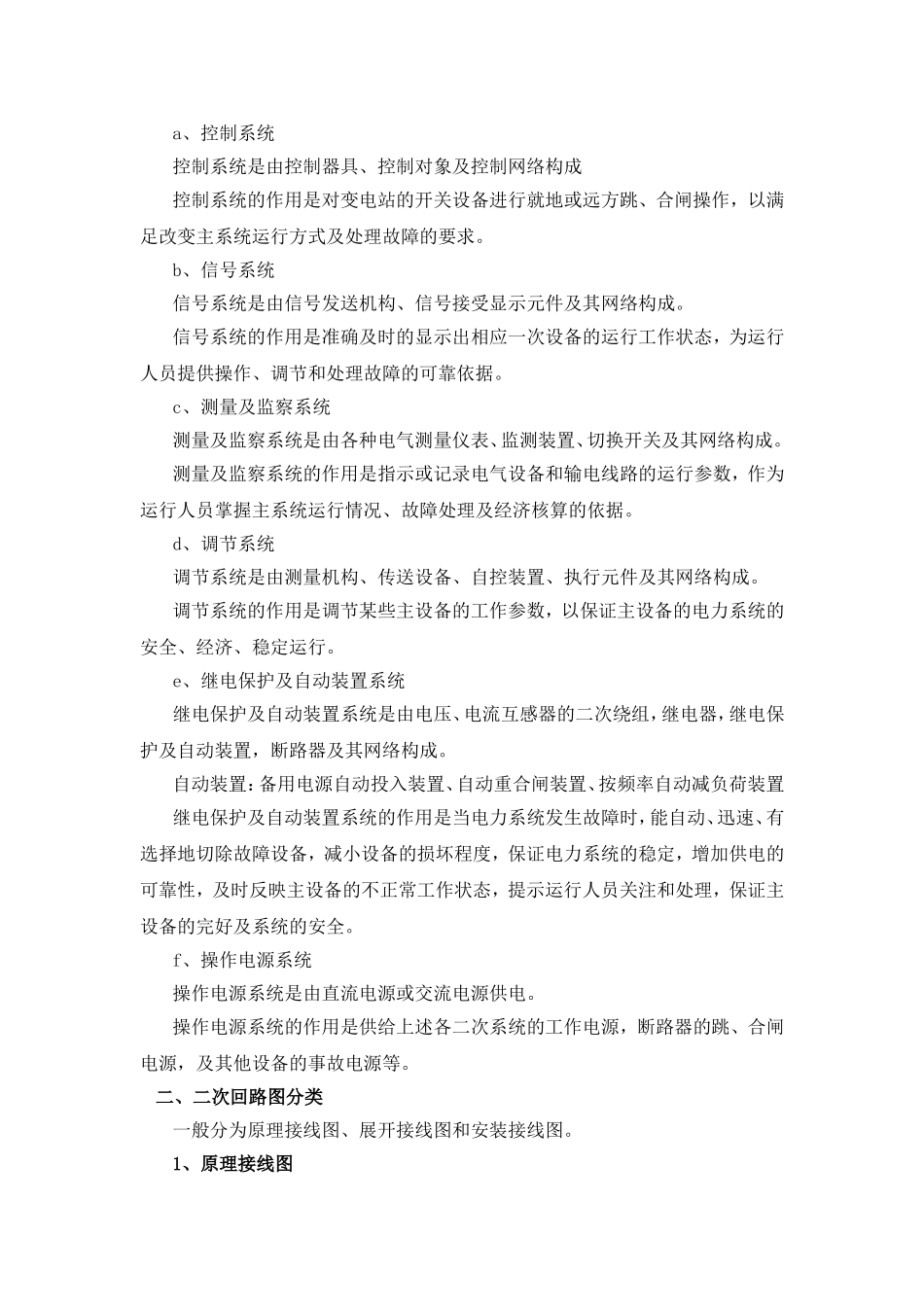

基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。由变配电所一次设备组成的整体称为变配电所一次部分。二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。由变配电所二次设备组成的整体称为变配电所二次部分。一次回路又称为一次接线是将一次设备相互连接而形成的电路。二次回路又称为二次接线是将二次设备相互连接而形成的电路。包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。信号系统的作用是准确及时的显示出相应一次设备的运行工作状态，为运行人员提供操作、调节和处理故障的可靠依据。c、测量及监察系统测量及监察系统是由各种电气测量仪表、监测装置、切换开关及其网络构成。测量及监察系统的作用是指示或记录电气设备和输电线路的运行参数，作为运行人员掌握主系统运行情况、故障处理及经济核算的依据。d、调节系统调节系统是由测量机构、传送设备、自控装置、执行元件及其网络构成。调节系统的作用是调节某些主设备的工作参数，以保证主设备的电力系统的安全、经济、稳定运行。e、继电保护及自动装置系统继电保护及自动装置系统是由电压、电流互感器的二次绕组，继电器，继电保护及自动装置，断路器及其网络构成。自动装置：备用电源自动投入装置、自动重合闸装置、按频率自动减负荷装置继电保护及自动装置系统的作用是当电力系统发生故障时，能自动、迅速、有选择地切除故障设备，减小设备的损坏程度，保证电力系统的稳定，增加供电的可靠性，及时反映主设备的不正常工作状态，提示运行人员关注和处理，保证主设备的完好及系统的安全。f、操作电源系统操作电源系统是由直流电源或交流电源供电。操作电源系统的作用是供给上述各二次系统的工作电源，断路器的跳、合闸电源，及其他设备的事故电源等。二、二次回路图分类一般分为原理接线图、展开接线图和安装接线图。1、原理接线图原理接线图是用来表示二次回路各元件的电气连接及工作原理的电气回路图。特点：a、二次回路和一次回路中的相关部分画在一起，各元件以整体形式表示。并能表示二次设备的构成及电气连接情况。b、按动作的顺序画出，便于分析动作原理。c、其缺点是没有表明各元件的内部接线、端子标号及导线连接方法，不能作为施工图纸使用。2、展开接线图是将二次设备的线圈和触点的接线回路展开分别画出，组成多个独立回路。特点：a、按回路性质的不同可划分为多个独立回路。b、回路的动作顺序是自上而...
