CASS断面法计算土方量方法

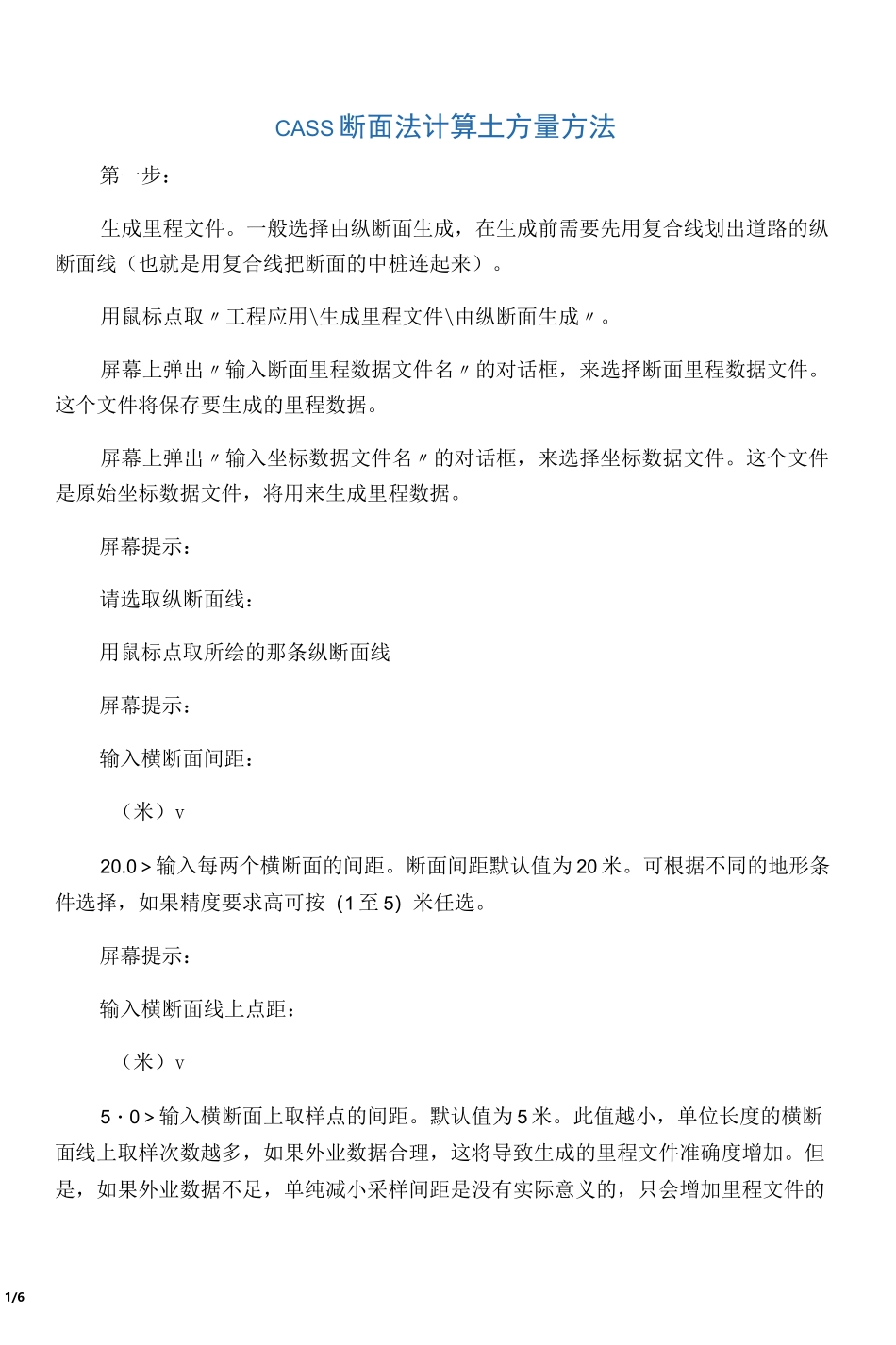

CASS断面法计算土方量方法_第1页
1/5
CASS断面法计算土方量方法_第2页
2/5

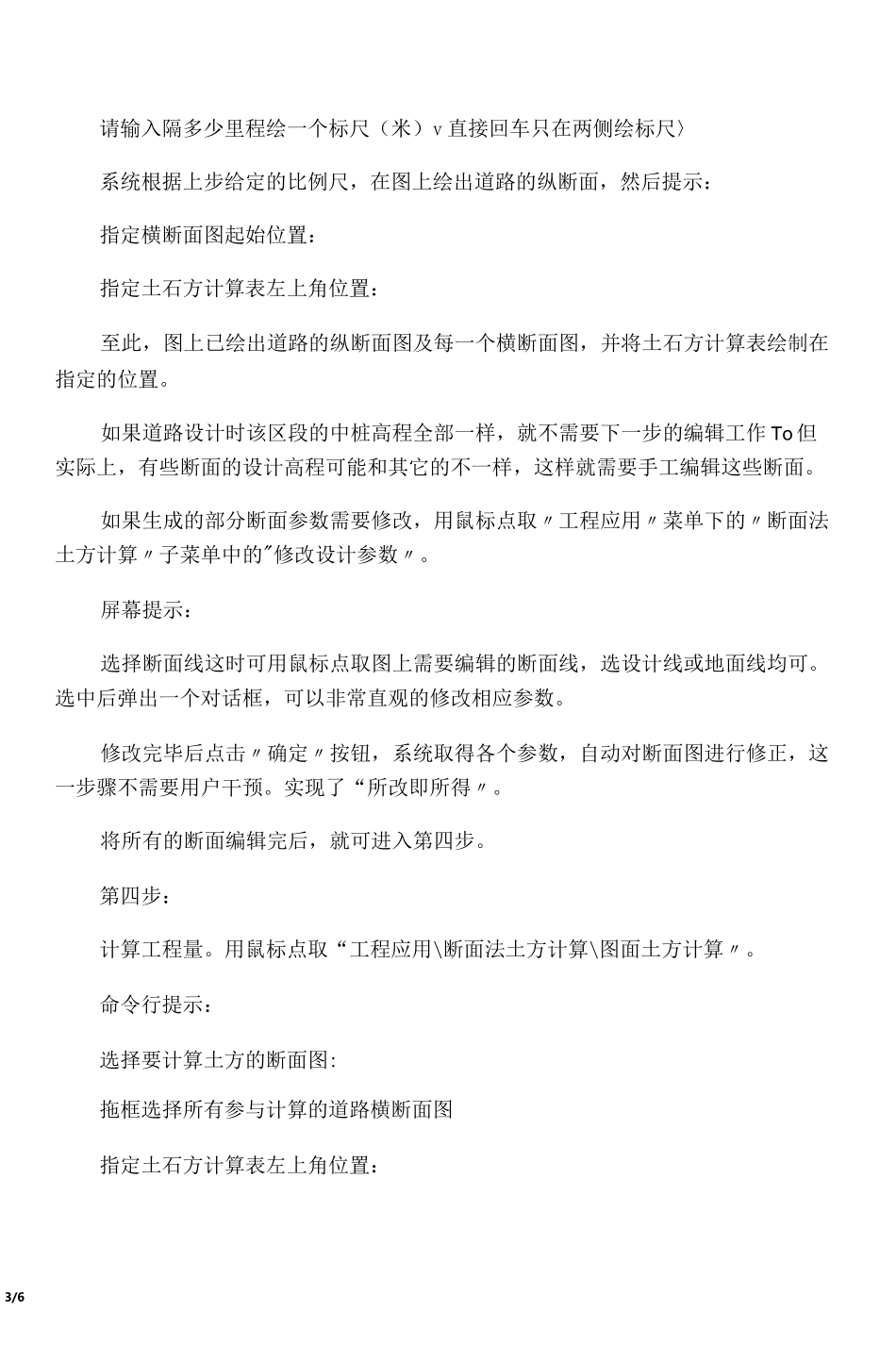

CASS断面法计算土方量方法_第3页
3/5
1/6CASS 断面法计算土方量方法第一步:生成里程文件。一般选择由纵断面生成,在生成前需要先用复合线划出道路的纵断面线(也就是用复合线把断面的中桩连起来)。用鼠标点取〃工程应用\生成里程文件\由纵断面生成〃。屏幕上弹出〃输入断面里程数据文件名〃的对话框,来选择断面里程数据文件。这个文件将保存要生成的里程数据。屏幕上弹出〃输入坐标数据文件名〃的对话框,来选择坐标数据文件。这个文件是原始坐标数据文件,将用来生成里程数据。屏幕提示:请选取纵断面线:用鼠标点取所绘的那条纵断面线屏幕提示:输入横断面间距:(米)v20.0>输入每两个横断面的间距。断面间距默认值为 20 米。可根据不同的地形条件选择,如果精度要求高可按(1 至 5)米任选。屏幕提示:输入横断面线上点距:(米)v5・0>输入横断面上取样点的间距。默认值为 5 米。此值越小,单位长度的横断面线上取样次数越多,如果外业数据合理,这将导致生成的里程文件准确度增加。但是,如果外业数据不足,单纯减小采样间距是没有实际意义的,只会增加里程文件的2/6大小。屏幕提示:输入带状区域的宽度:(米)V40.0>输入每个横断面的 xxo注意:每个横断面都被纵断面平分成两部分,左右相等均为给定值的一半。系统自动根据上面几步给定的参数在图上绘出所有横断面线,同时生成每个横断面的里程数据,写入里程文件。通常,用这种方法生成的里程文件都需要对断面重新进行编辑修改,以满足实际需要。第二步:选择土方计算类型。用鼠标点取〃工程应用\断面法土方计算\道路断面〃。点击后弹出对话框,道路断面的初始参数都可以在这个对话框中进行设置的。第三步:在上述对话框中给定计算参数。选择里程文件:点击确定左边的按钮(上面有三点的),出现"选择里程文件名〃的对话框。选定第一步生成的里程文件。把实际设计参数填入各相应的位置。注意:单位均米。点〃确定〃按钮后,屏幕提示:横向比例为 1:<500>输入绘制断面图的横向比例纵向比例为 1:<100>输入绘制断面图的纵向比例3/6请输入隔多少里程绘一个标尺(米)v 直接回车只在两侧绘标尺〉系统根据上步给定的比例尺,在图上绘出道路的纵断面,然后提示:指定横断面图起始位置:指定土石方计算表左上角位置:至此,图上已绘出道路的纵断面图及每一个横断面图,并将土石方计算表绘制在指定的位置。如果道路设计时该区段的中桩高程全部一样,就不需要下一步的编辑工作 To 但实际上,有些断面的设计高程可能...
