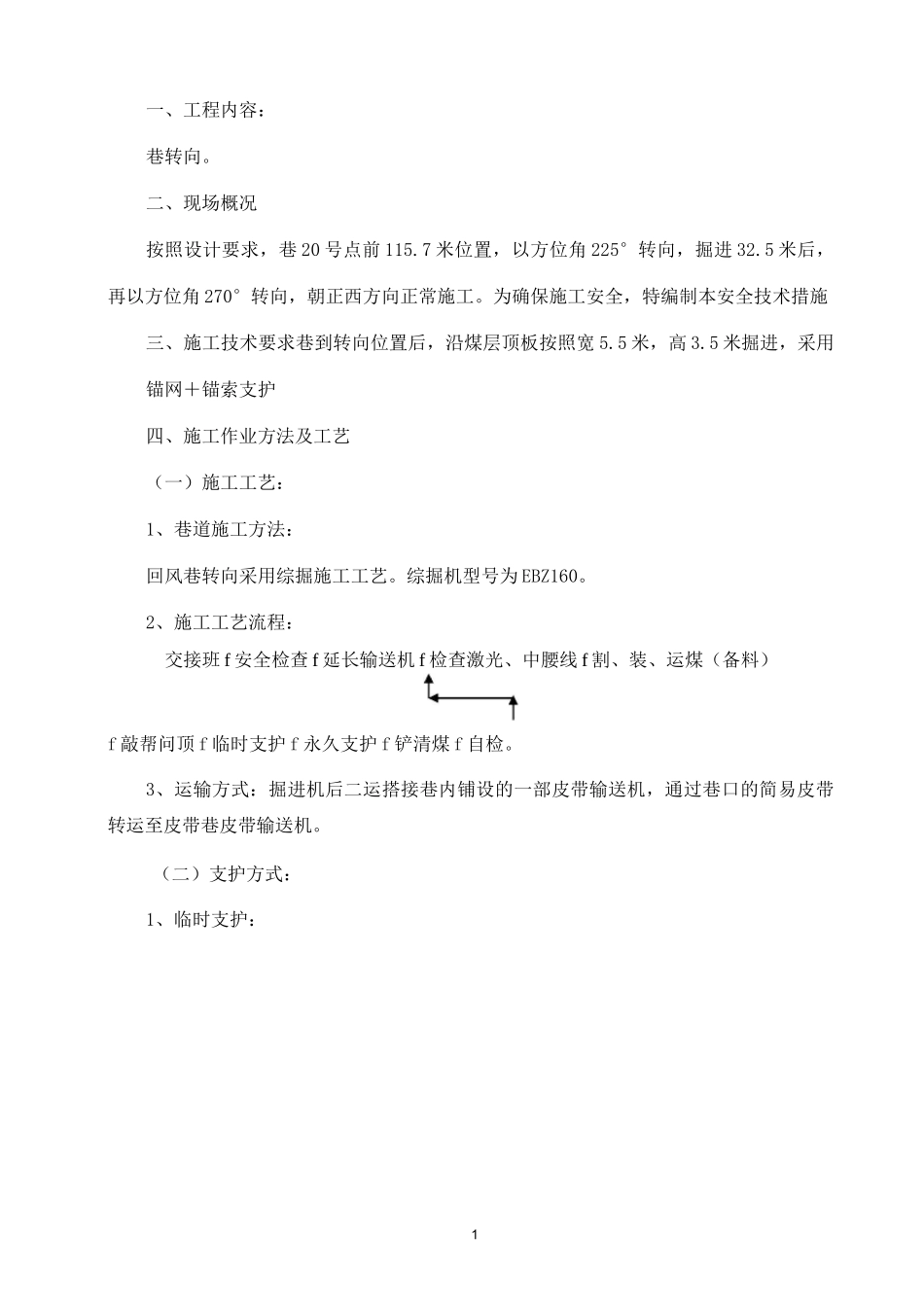

1一、工程内容:巷转向。二、现场概况按照设计要求,巷 20 号点前 115.7 米位置,以方位角 225°转向,掘进 32.5 米后,再以方位角 270°转向,朝正西方向正常施工。为确保施工安全,特编制本安全技术措施三、施工技术要求巷到转向位置后,沿煤层顶板按照宽 5.5 米,高 3.5 米掘进,采用锚网+锚索支护四、施工作业方法及工艺(一)施工工艺:1、巷道施工方法:回风巷转向采用综掘施工工艺。综掘机型号为 EBZ160。2、施工工艺流程:交接班 f 安全检查 f 延长输送机 f 检查激光、中腰线 f 割、装、运煤(备料)f 敲帮问顶 f 临时支护 f 永久支护 f 铲清煤 f 自检。3、运输方式:掘进机后二运搭接巷内铺设的一部皮带输送机,通过巷口的简易皮带转运至皮带巷皮带输送机。(二)支护方式:1、临时支护:2巷道成形后,机组退至永久支护下,将机组切割头落地、停机闭锁,隔离开关打至零位,切割头上护罩。2 人进入工作面,站在永久支护用长捅杆进行敲帮问顶(敲帮问顶时由综掘机司机负责观山,班长负责敲帮问顶,安检员全程现场监督),要保证退路畅通。将迎头顶、帮上的活渣全部敲掉,敲帮问顶确认安全后,由班长统一指挥,首先由两人(两片网四人)配合抬网置于临时支护装置上放平、放正、放稳,验收合格后除观察工及两名升网人员外其它人员退至二运以外,解除机组闭锁,两名升网人员站在永久护下协助割煤司机完成铁丝网的接顶工作,临时支护支设好后,停机闭锁,隔离打至零位,司机方可离开操作台进行其它工作,联网人员进入工作面站在永久支护下进行联网,联网后施工人员进入工作面顶帮平行作业。2、永久支护:转向期间,工作面设计采用金属锚杆+锚索+锚网联合支护,支护参数为:(1)顶板支护:顶板锚杆规格为©22X2400mm 的左旋螺纹钢锚杆,矩形布置,间排距为 900X900mm,一排 7 根,顶角锚杆距帮 100mm,锚杆与顶板角度为 75°,锚固方式为树脂锚固,锚固剂为 1 支 MSCK2340+K2360,锚杆预紧力矩不小于 280N.m,锚固力不小于 127KN,锚杆露出螺母 10〜50mm。顶锚杆安装前还要挂设©4mm 的钢筋网和 W 钢带,钢筋网规格为长 X 宽=2100X1100mm。W 钢带规格为:5300X280X4mm;铺网时,网片长边要求沿平行于巷道掘进方向铺设,一排 3 张,网片之间必须压茬布置,搭茬长度至少 100mm,每隔 100mm 用 14#铅丝双股双排扣连接扎牢。顶板安装锚索规格为:©21.8X8500mm 的钢绞线锚索,锚索施工间距...
