烟雾传感器原理介绍

烟雾传感器原理介绍_第1页
1/6
烟雾传感器原理介绍_第2页
2/6
烟雾传感器原理介绍_第3页
3/6

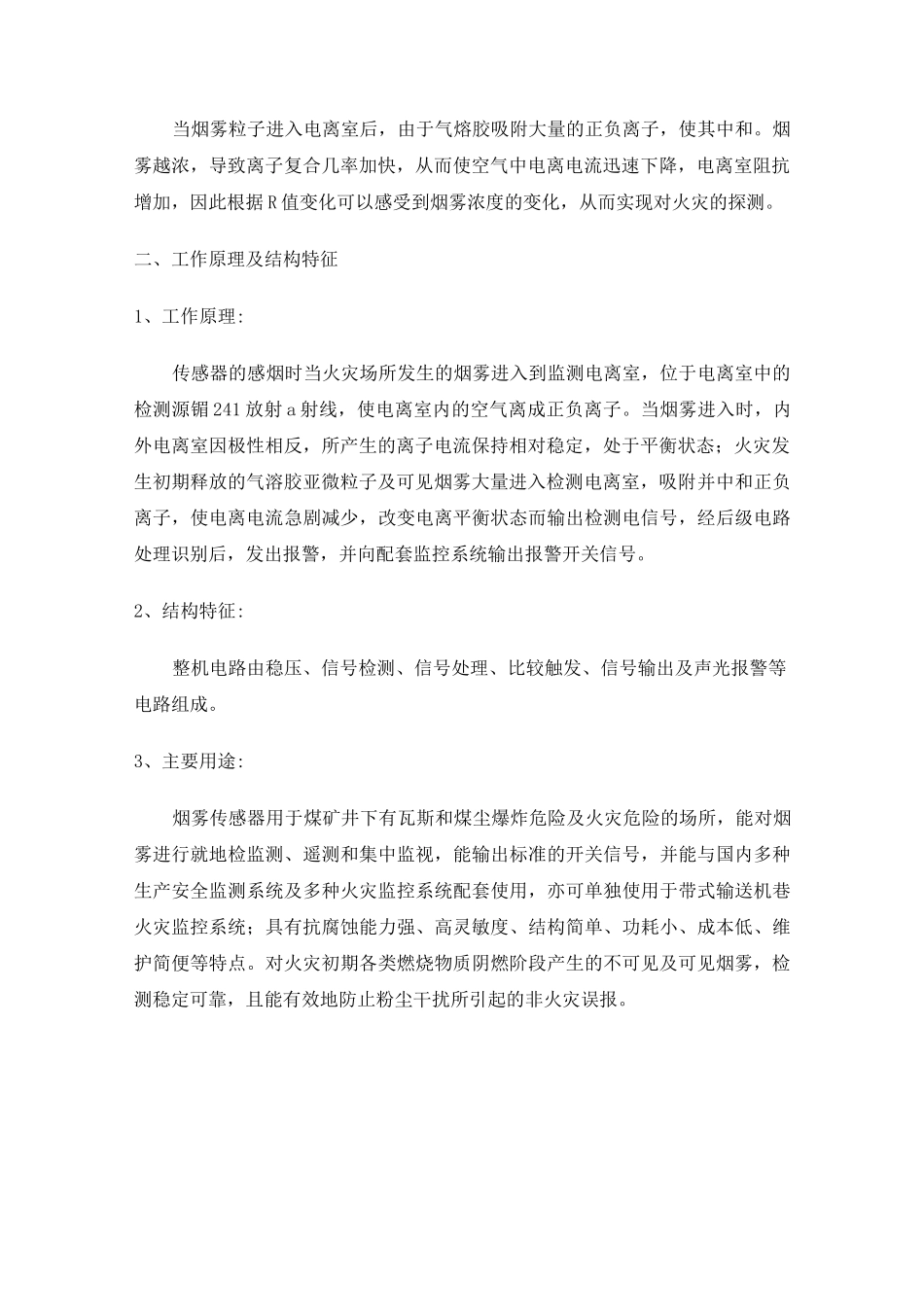

烟雾传感器一、烟雾传感器介绍1、(1)烟雾传感器的分类烟雾传感器种类繁多,从检测原理上可以分为三大类:(a) 利用物理化学性质的烟雾传感器:如半导体烟雾传感器、接触燃烧烟雾传感器等。(b) 利用物理性质的烟雾传感器:如热导烟雾传感器、光干涉烟雾传感器、红外传感器等。(c) 利用电化学性质的烟雾传感器:如电流型烟雾传感器、电势型气体传感器等。(2) 烟雾传感器应满足的基本条件一个烟雾传感器可以是单功能的,也可以是多功能的;可以是单一的实体,也可以是由多个不同功能传感器组成的阵列。但是,任何一个完整的烟雾传感器都必须具备以下条件:(a) 能选择性地检测某种单一烟雾,而对共存的其它烟雾不响应或低响应;(b) 对被测烟雾具有较高的灵敏度,能有效地检测允许范围内的烟雾浓度;(c) 对检测信号响应速度快,重复性好;(d) 长期工作稳定性好;(e) 使用寿命长;(f) 制造成本低,使用与维护方便。2、检测原理:在探测器的电离室内放一 a 放射源 Am241,其不断地持续放射出 a 粒子射线,以高速运动撞击空气中的氮、氧等分子,在 a 粒子的轰击下引起电离,产生大量的带正负电荷的离子,从而使得原来不导电的空气具有导电性,当在电离室两端加上一定的电压后,使得空气中的正负离子向相反的电极移动,形成电离电流。具体电流的大小与电离室本身的几何形状、放射源活度、a 粒子能量、电极电压的大小及空气的密度、温度、湿度和气流速度等因素有关。当烟雾粒子进入电离室后,由于气熔胶吸附大量的正负离子,使其中和。烟雾越浓,导致离子复合几率加快,从而使空气中电离电流迅速下降,电离室阻抗增加,因此根据 R 值变化可以感受到烟雾浓度的变化,从而实现对火灾的探测。二、工作原理及结构特征1、工作原理:传感器的感烟时当火灾场所发生的烟雾进入到监测电离室,位于电离室中的检测源镅 241 放射 a 射线,使电离室内的空气离成正负离子。当烟雾进入时,内外电离室因极性相反,所产生的离子电流保持相对稳定,处于平衡状态;火灾发生初期释放的气溶胶亚微粒子及可见烟雾大量进入检测电离室,吸附并中和正负离子,使电离电流急剧减少,改变电离平衡状态而输出检测电信号,经后级电路处理识别后,发出报警,并向配套监控系统输出报警开关信号。2、结构特征:整机电路由稳压、信号检测、信号处理、比较触发、信号输出及声光报警等电路组成。3、主要用途:烟雾传感器用于煤矿井下有瓦斯和煤尘爆炸危险及火灾危险的场所,能...
