冲压式蜂窝煤成型机课程设计范例

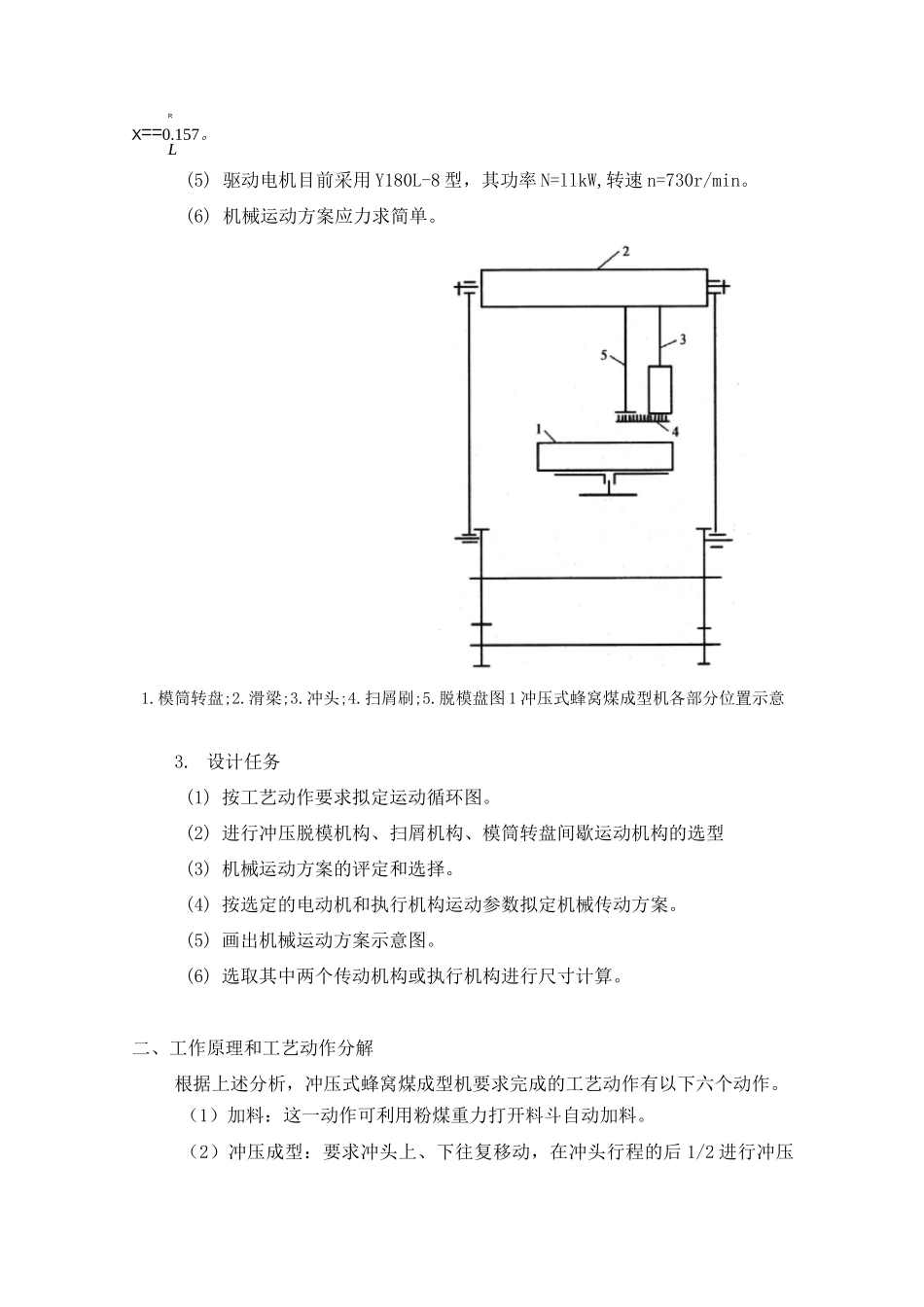

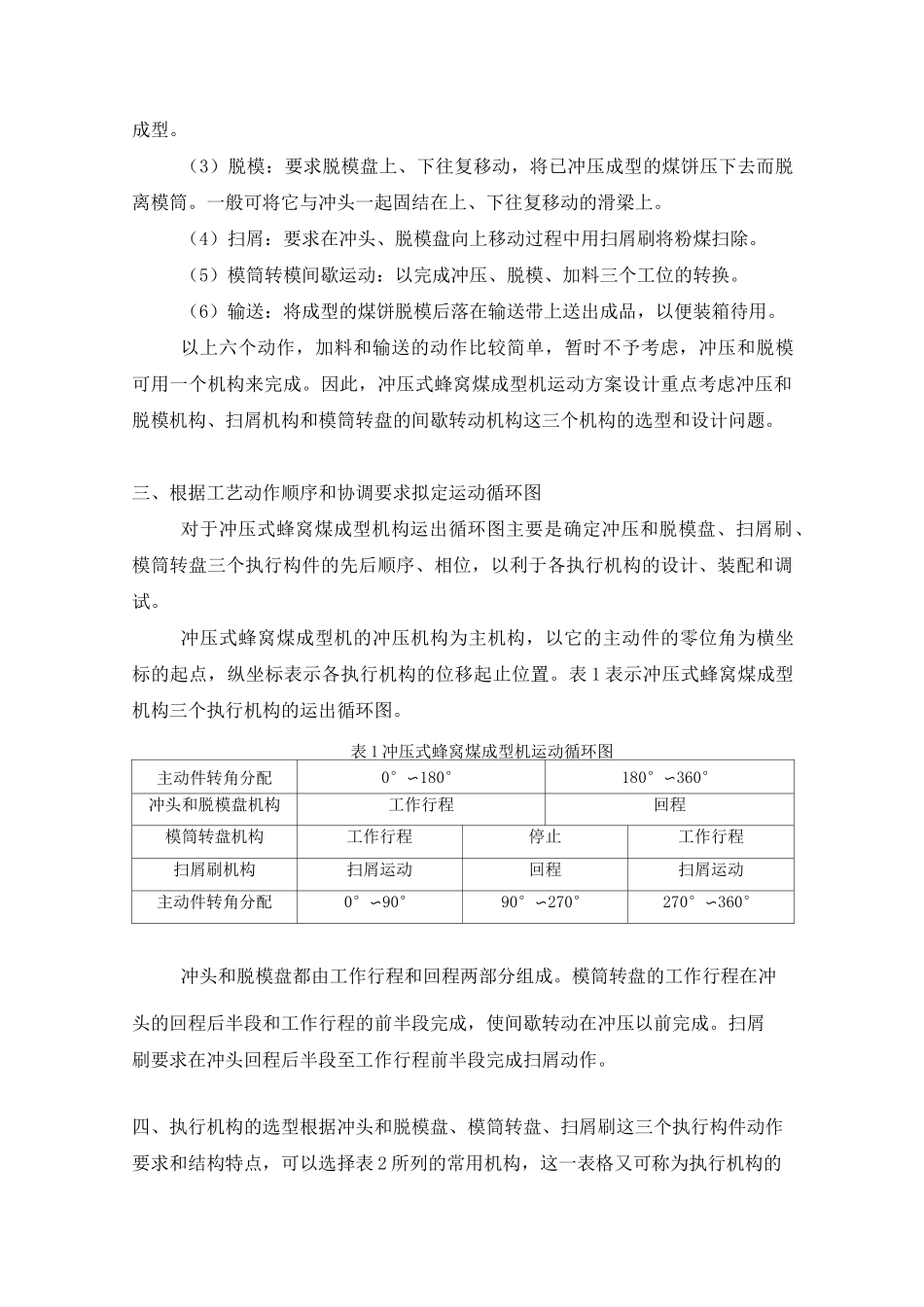

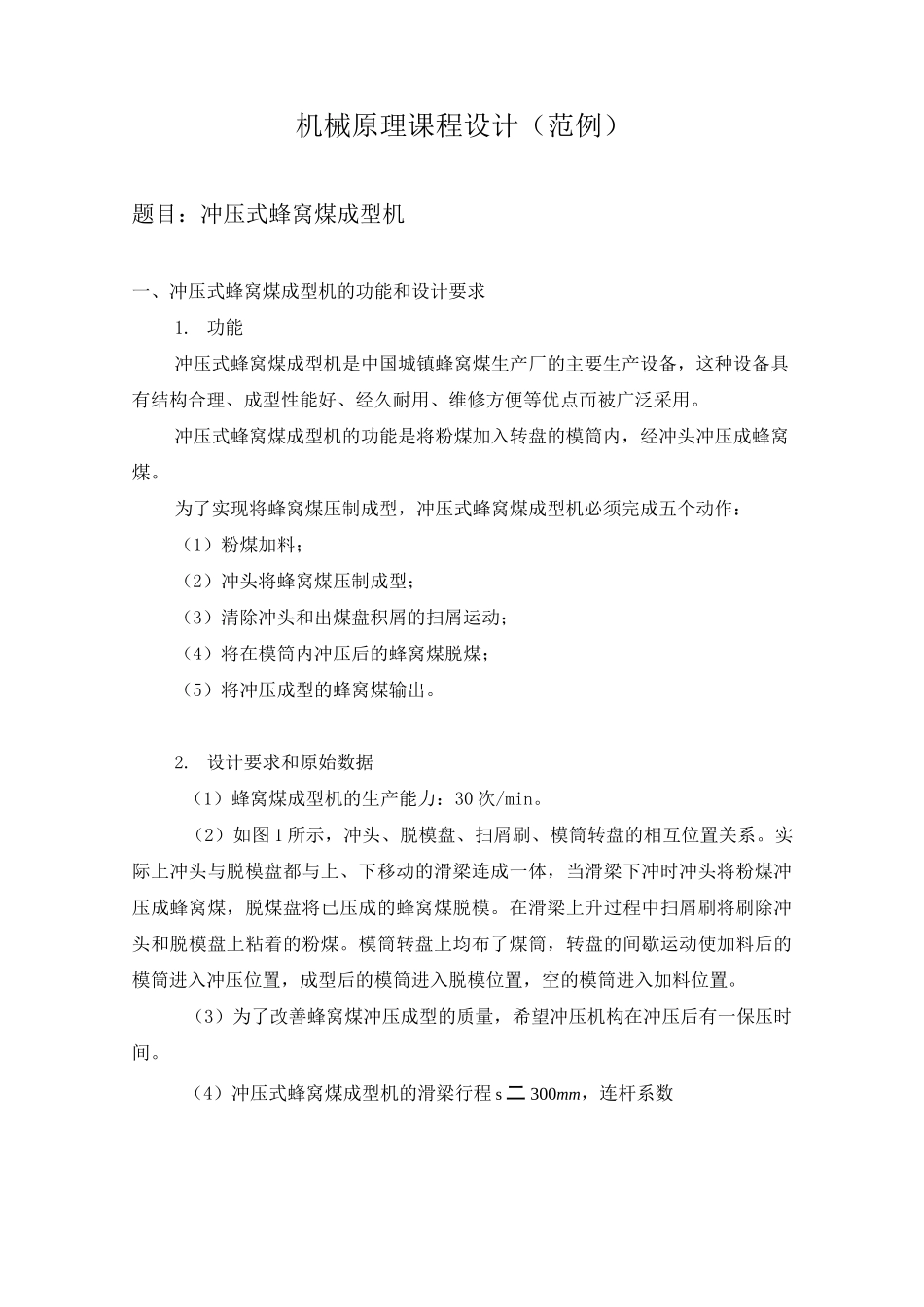

机械原理课程设计（范例）题目：冲压式蜂窝煤成型机一、冲压式蜂窝煤成型机的功能和设计要求1. 功能冲压式蜂窝煤成型机是中国城镇蜂窝煤生产厂的主要生产设备，这种设备具有结构合理、成型性能好、经久耐用、维修方便等优点而被广泛采用。冲压式蜂窝煤成型机的功能是将粉煤加入转盘的模筒内，经冲头冲压成蜂窝煤。为了实现将蜂窝煤压制成型，冲压式蜂窝煤成型机必须完成五个动作：（1）粉煤加料；（2）冲头将蜂窝煤压制成型；（3）清除冲头和出煤盘积屑的扫屑运动；（4）将在模筒内冲压后的蜂窝煤脱煤；（5）将冲压成型的蜂窝煤输出。2. 设计要求和原始数据（1）蜂窝煤成型机的生产能力：30 次/min。（2）如图 1 所示，冲头、脱模盘、扫屑刷、模筒转盘的相互位置关系。实际上冲头与脱模盘都与上、下移动的滑梁连成一体，当滑梁下冲时冲头将粉煤冲压成蜂窝煤，脱煤盘将已压成的蜂窝煤脱模。在滑梁上升过程中扫屑刷将刷除冲头和脱模盘上粘着的粉煤。模筒转盘上均布了煤筒，转盘的间歇运动使加料后的模筒进入冲压位置，成型后的模筒进入脱模位置，空的模筒进入加料位置。（3）为了改善蜂窝煤冲压成型的质量，希望冲压机构在冲压后有一保压时间。（4）冲压式蜂窝煤成型机的滑梁行程 s 二 300mm，连杆系数RX==0.157。L(5) 驱动电机目前采用 Y180L-8 型，其功率 N=llkW,转速 n=730r/min。(6) 机械运动方案应力求简单。1.模筒转盘;2.滑梁;3.冲头;4.扫屑刷;5.脱模盘图 1 冲压式蜂窝煤成型机各部分位置示意3. 设计任务(1) 按工艺动作要求拟定运动循环图。(2) 进行冲压脱模机构、扫屑机构、模筒转盘间歇运动机构的选型(3) 机械运动方案的评定和选择。(4) 按选定的电动机和执行机构运动参数拟定机械传动方案。(5) 画出机械运动方案示意图。(6) 选取其中两个传动机构或执行机构进行尺寸计算。二、工作原理和工艺动作分解根据上述分析，冲压式蜂窝煤成型机要求完成的工艺动作有以下六个动作。（1）加料：这一动作可利用粉煤重力打开料斗自动加料。（2）冲压成型：要求冲头上、下往复移动，在冲头行程的后 1/2 进行冲压成型。（3）脱模：要求脱模盘上、下往复移动，将已冲压成型的煤饼压下去而脱离模筒。一般可将它与冲头一起固结在上、下往复移动的滑梁上。（4）扫屑：要求在冲头、脱模盘向上移动过程中用扫屑刷将粉煤扫除。（5）模筒转模间歇运动：以完成冲压、脱模、加料三个工位的转换。（6）输送：将成型的煤饼脱模后落在输送带上...
