第10章 施工测量和试验检验

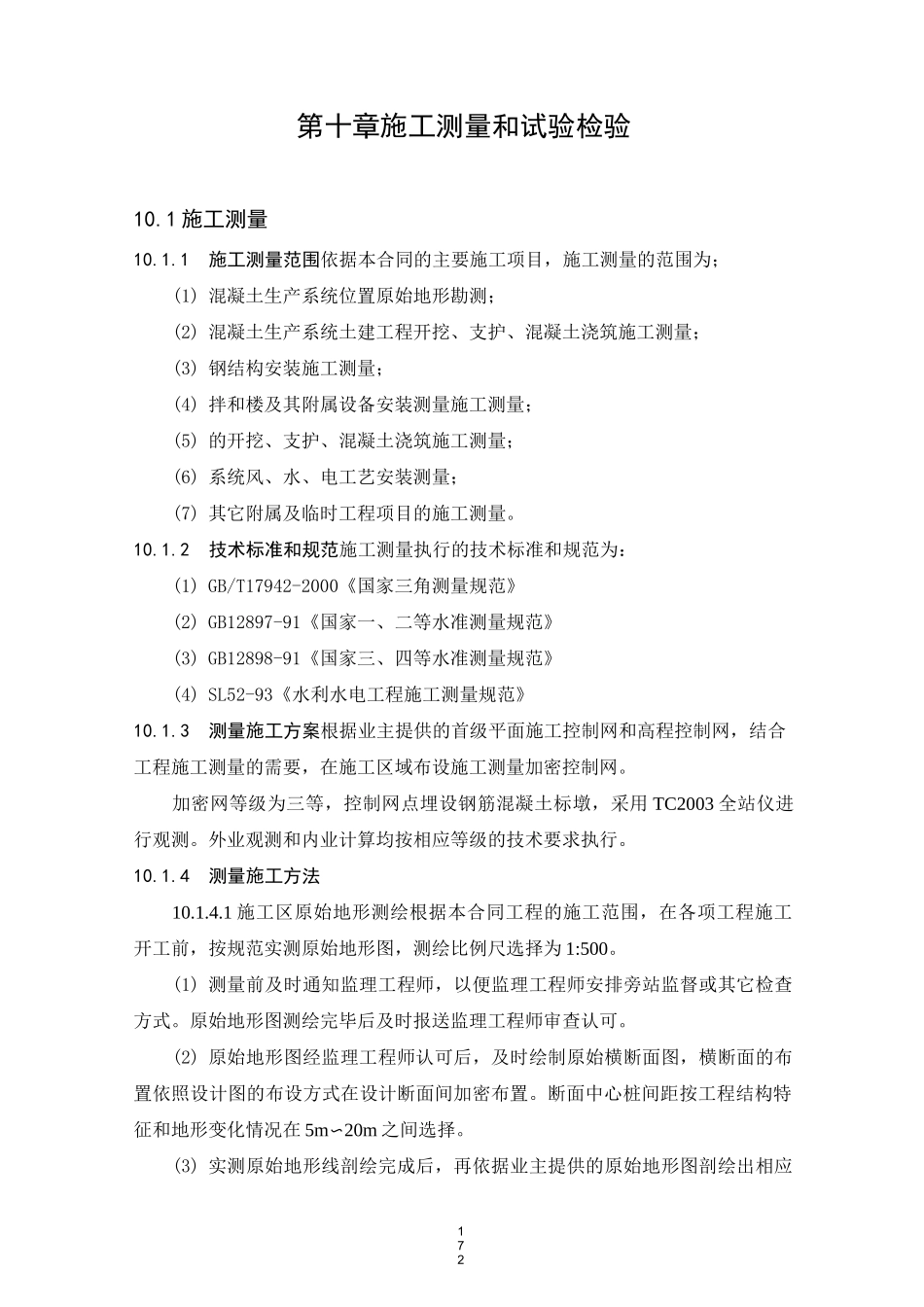

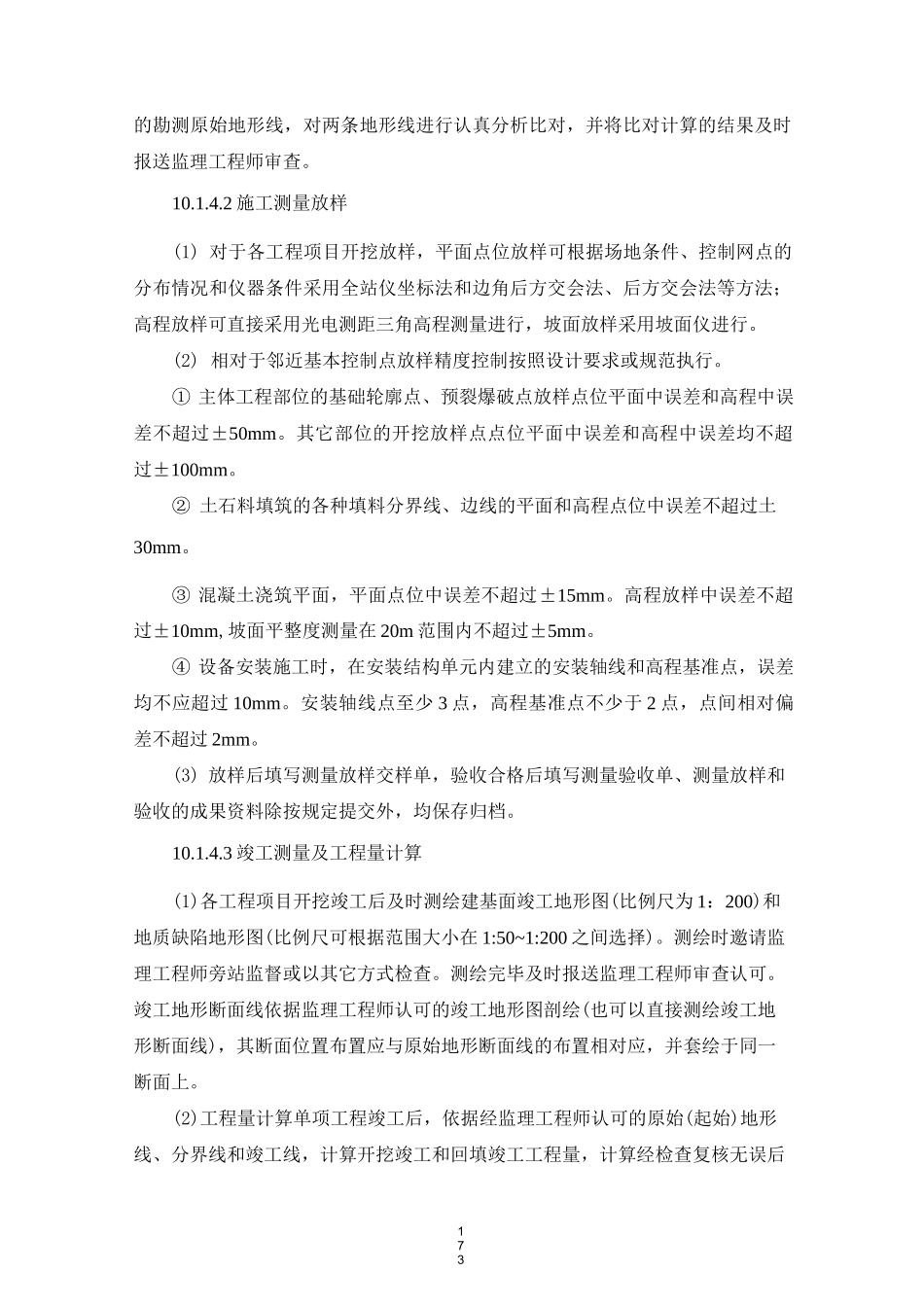

172第十章施工测量和试验检验10.1 施工测量10.1.1施工测量范围依据本合同的主要施工项目，施工测量的范围为；(1) 混凝土生产系统位置原始地形勘测；(2) 混凝土生产系统土建工程开挖、支护、混凝土浇筑施工测量；(3) 钢结构安装施工测量；(4) 拌和楼及其附属设备安装测量施工测量；(5) 的开挖、支护、混凝土浇筑施工测量；(6) 系统风、水、电工艺安装测量；(7) 其它附属及临时工程项目的施工测量。10.1.2技术标准和规范施工测量执行的技术标准和规范为：(1) GB/T17942-2000《国家三角测量规范》(2) GB12897-91《国家一、二等水准测量规范》(3) GB12898-91《国家三、四等水准测量规范》(4) SL52-93《水利水电工程施工测量规范》10.1.3测量施工方案根据业主提供的首级平面施工控制网和高程控制网，结合工程施工测量的需要，在施工区域布设施工测量加密控制网。加密网等级为三等，控制网点埋设钢筋混凝土标墩，采用 TC2003 全站仪进行观测。外业观测和内业计算均按相应等级的技术要求执行。10.1.4测量施工方法10.1.4.1 施工区原始地形测绘根据本合同工程的施工范围，在各项工程施工开工前，按规范实测原始地形图，测绘比例尺选择为 1:500。(1) 测量前及时通知监理工程师，以便监理工程师安排旁站监督或其它检查方式。原始地形图测绘完毕后及时报送监理工程师审查认可。(2) 原始地形图经监理工程师认可后，及时绘制原始横断面图，横断面的布置依照设计图的布设方式在设计断面间加密布置。断面中心桩间距按工程结构特征和地形变化情况在 5m〜20m 之间选择。(3) 实测原始地形线剖绘完成后，再依据业主提供的原始地形图剖绘出相应173的勘测原始地形线，对两条地形线进行认真分析比对，并将比对计算的结果及时报送监理工程师审查。10.1.4.2 施工测量放样(1) 对于各工程项目开挖放样，平面点位放样可根据场地条件、控制网点的分布情况和仪器条件采用全站仪坐标法和边角后方交会法、后方交会法等方法；高程放样可直接采用光电测距三角高程测量进行，坡面放样采用坡面仪进行。(2) 相对于邻近基本控制点放样精度控制按照设计要求或规范执行。① 主体工程部位的基础轮廓点、预裂爆破点放样点位平面中误差和高程中误差不超过±50mm。其它部位的开挖放样点点位平面中误差和高程中误差均不超过±100mm。② 土石料填筑的各种填料分界线、边线的平面和高程点位中误差不超过土30mm。③ 混凝土浇筑平面，平面点位中误差不超过±15mm。高程放...
