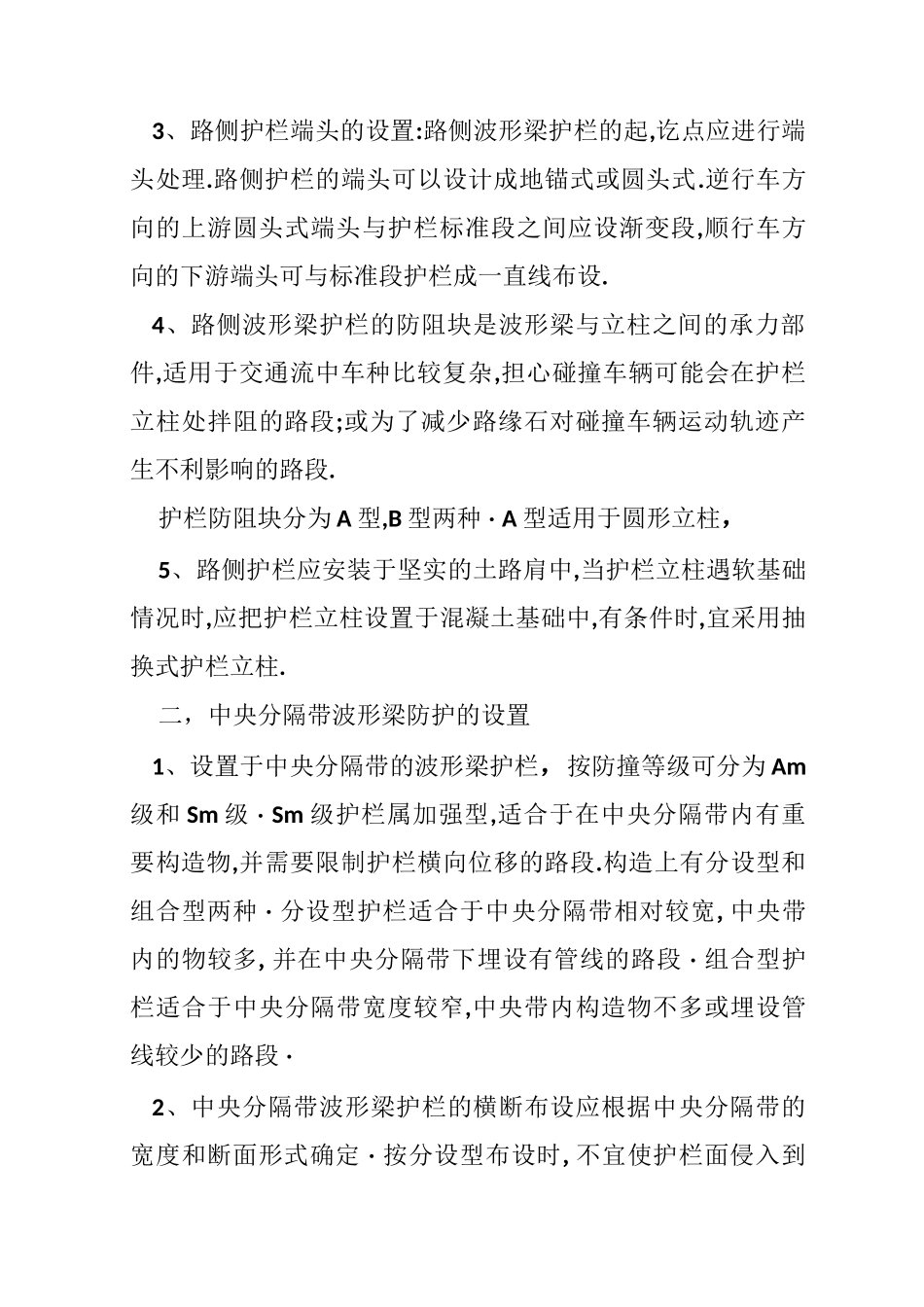

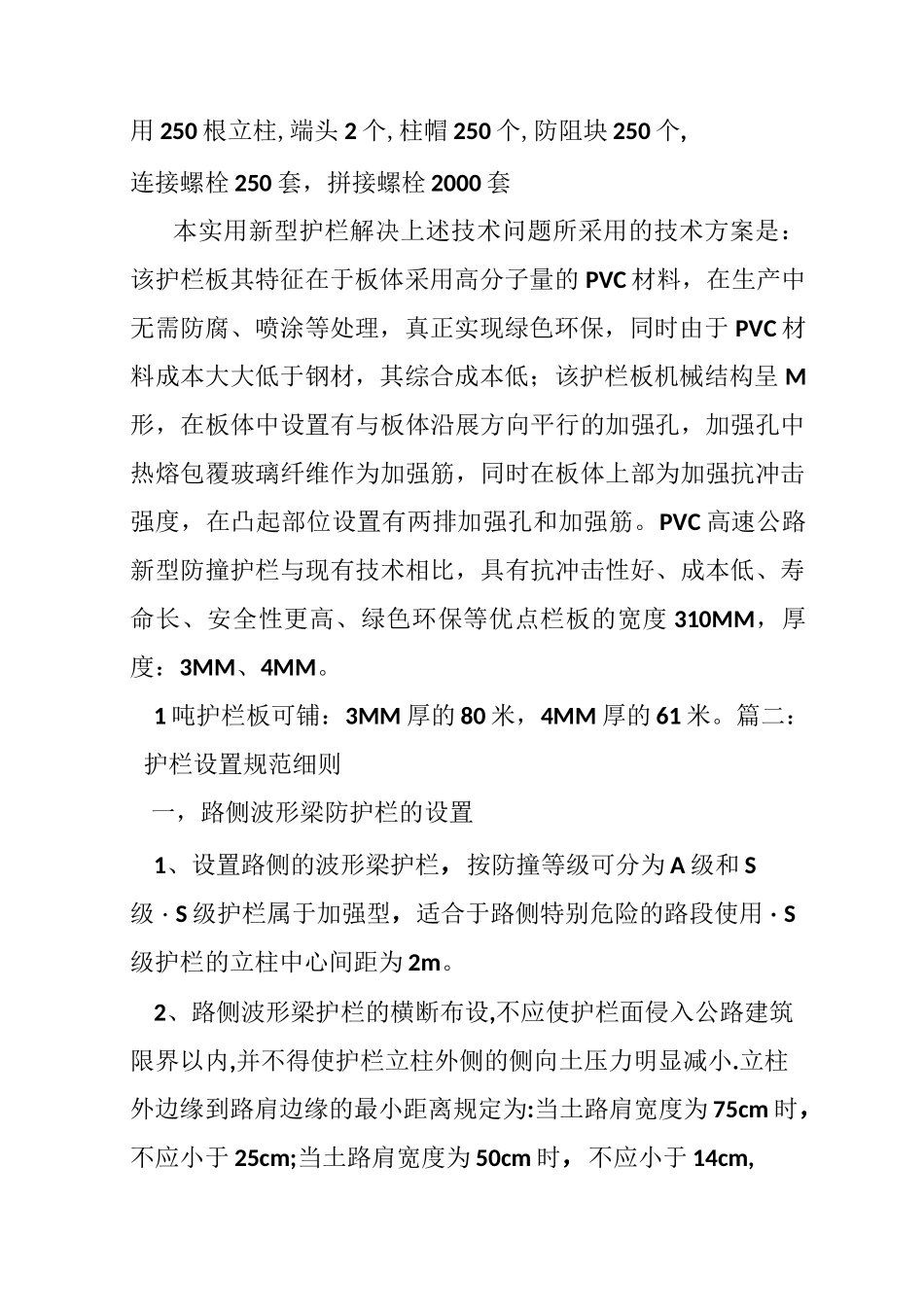

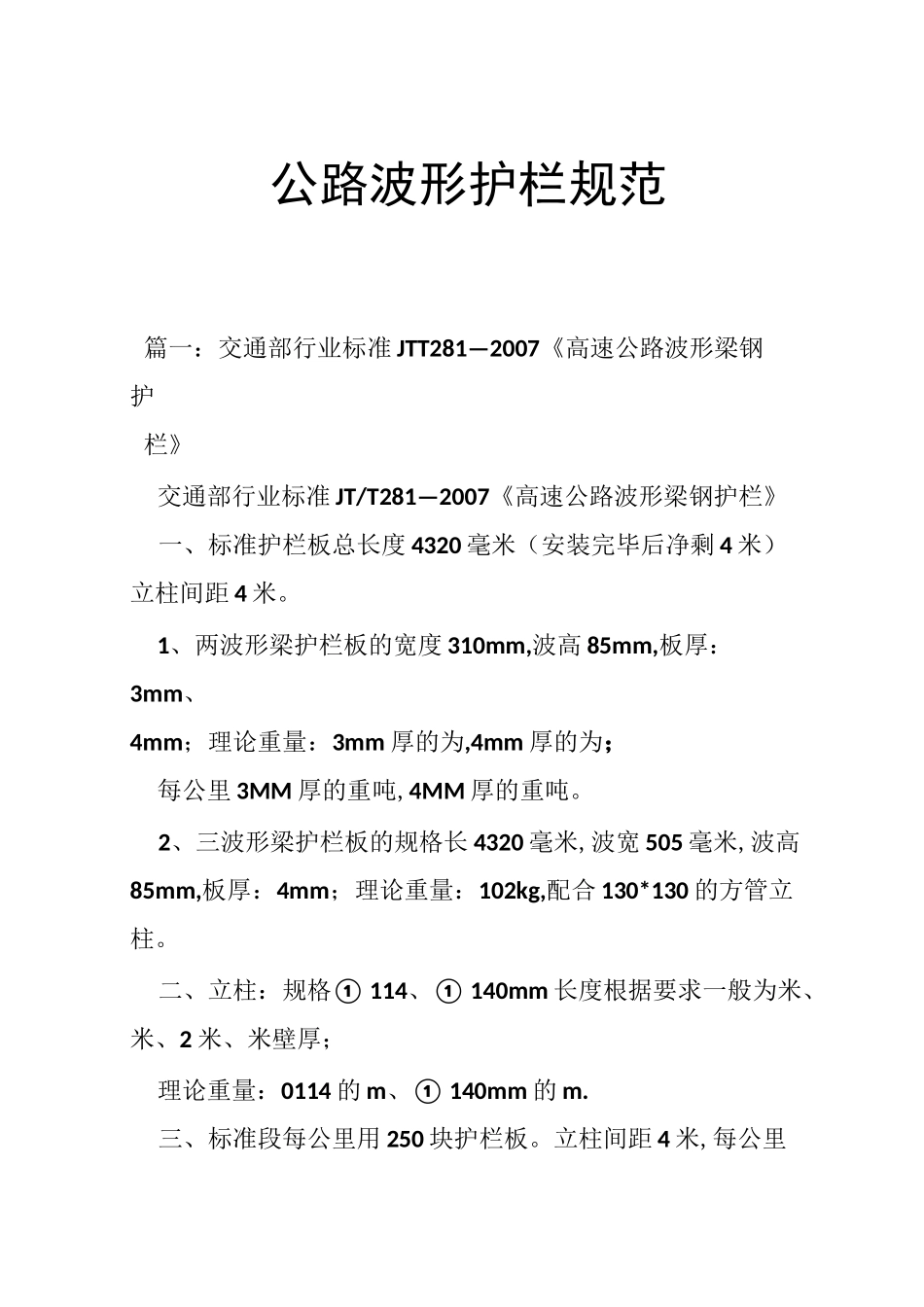

公路波形护栏规范篇一：交通部行业标准 JTT281—2007《高速公路波形梁钢护栏》交通部行业标准 JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度 4320 毫米（安装完毕后净剩 4 米）立柱间距 4 米。1、两波形梁护栏板的宽度 310mm,波高 85mm,板厚：3mm、4mm；理论重量：3mm 厚的为,4mm 厚的为；每公里 3MM 厚的重吨,4MM 厚的重吨。2、三波形梁护栏板的规格长 4320 毫米,波宽 505 毫米,波高85mm,板厚：4mm；理论重量：102kg,配合 130*130 的方管立柱。二、立柱：规格① 114、① 140mm 长度根据要求一般为米、米、2 米、米壁厚；理论重量：0114 的 m、① 140mm 的 m.三、标准段每公里用 250 块护栏板。立柱间距 4 米,每公里用 250 根立柱,端头 2 个,柱帽 250 个,防阻块 250 个,连接螺栓 250 套，拼接螺栓 2000 套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的 PVC 材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于 PVC 材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈 M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。PVC 高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度 310MM，厚度：3MM、4MM。1 吨护栏板可铺：3MM 厚的 80 米，4MM 厚的 61 米。篇二：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏，按防撞等级可分为 A 级和 S级・S 级护栏属于加强型，适合于路侧特别危险的路段使用・S级护栏的立柱中心间距为 2m。2、路侧波形梁护栏的横断布设,不应使护栏面侵入公路建筑限界以内,并不得使护栏立柱外侧的侧向土压力明显减小.立柱外边缘到路肩边缘的最小距离规定为:当土路肩宽度为 75cm 时，不应小于 25cm;当土路肩宽度为 50cm 时，不应小于 14cm,3、路侧护栏端头的设置:路侧波形梁护栏的起,讫点应进行端头处理.路侧护栏的端头可以设计成地锚式或圆头式.逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下游端头可与标准段护栏成一直线布设.4、路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件,适用于交通流中车种比较复杂,担心碰撞车辆可能会在护栏立柱处拌阻的路...
