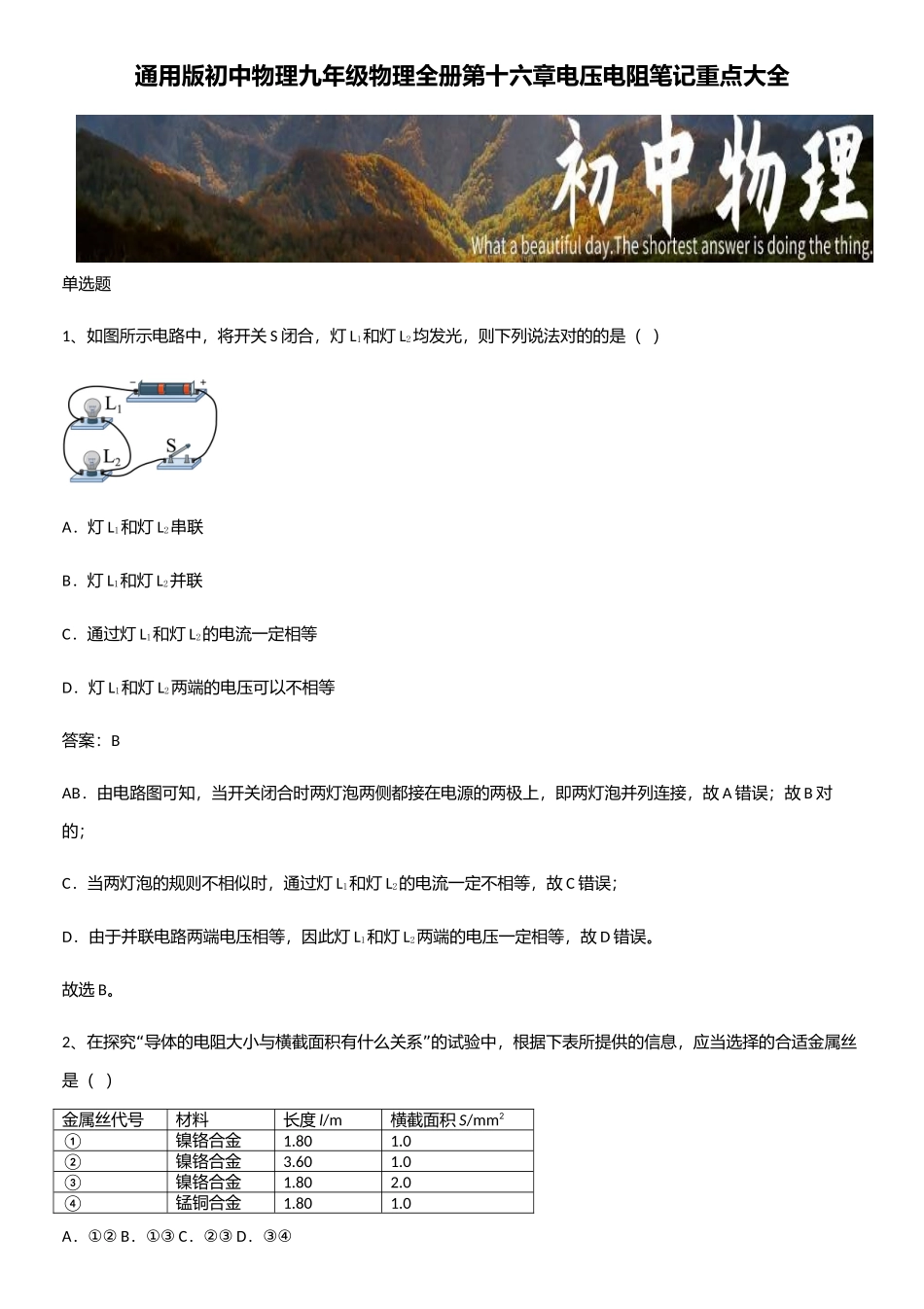

通用版初中物理九年级物理全册第十六章电压电阻笔记重点大全单选题1、如图所示电路中，将开关 S 闭合，灯 L1和灯 L2均发光，则下列说法对的的是（ ）A．灯 L1和灯 L2串联B．灯 L1和灯 L2并联C．通过灯 L1和灯 L2的电流一定相等D．灯 L1和灯 L2两端的电压可以不相等答案：BAB．由电路图可知，当开关闭合时两灯泡两侧都接在电源的两极上，即两灯泡并列连接，故 A 错误；故 B 对的；C．当两灯泡的规则不相似时，通过灯 L1和灯 L2的电流一定不相等，故 C 错误；D．由于并联电路两端电压相等，因此灯 L1和灯 L2两端的电压一定相等，故 D 错误。故选 B。2“”、在探究 导体的电阻大小与横截面积有什么关系 的试验中，根据下表所提供的信息，应当选择的合适金属丝是（ ）金属丝代号材料长度 l/m横截面积 S/mm2①镍铬合金1.801.0②镍铬合金3.601.0③镍铬合金1.802.0④锰铜合金1.801.0A①②．B①③．C②③．D③④．答案：B要探究电阻大小与横截面积的关系时，要保持材料、长度都相似，横截面积不一样，由表格中的数据知：需要①③选择金属丝进行试验，故 ACD 不符合题意，B 符合题意。故选 B。3、学习了《质量测量工具的进化》的 STEAM 课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反应所测物体质量大小，设计的电路最合理的是（ ）A．B．C．D．答案：BA．图中电阻 R0和变阻器 R 串联，电压表测量 R 两端的电压，由串联电路电压的规律和欧姆定律得到电压表的示数由上式可知，电压表达数 Uv和 R 不成正比，故 A 不符合题意；B．图中电阻 R0和变阻器 R 串联，电压表测量 R 上端的电压，由于电压表内阻很大，在电路中相称于开路，滑片移动过程中，电路的总电阻不变，由可知，电路中的电流不变，因此电压表的示数为 Uv=IR 滑入，因此 Uv和 R 滑入成正比，故 B 符合题意；CD．图中电阻 R0和变阻器 R 串联，电流表测量电路中的电流，电流表的示数为因此 I 与 R 不成正比，故 CD 不符合题意。故选 B。4 、把长短和粗细均相似的铜丝和镍铬合金丝分别接入如图所示的电路中，下列说法错误的是（）A．这是探究导体的电阻与横截面积的关系B．通过灯泡的亮度判断电阻大小，这里用到了转换法C．把铜丝接入电路时灯泡更亮，阐明铜丝比镍铬合金丝的电阻小D．若要试验现象更明显可以把小灯泡换成电流表答案：AA...
