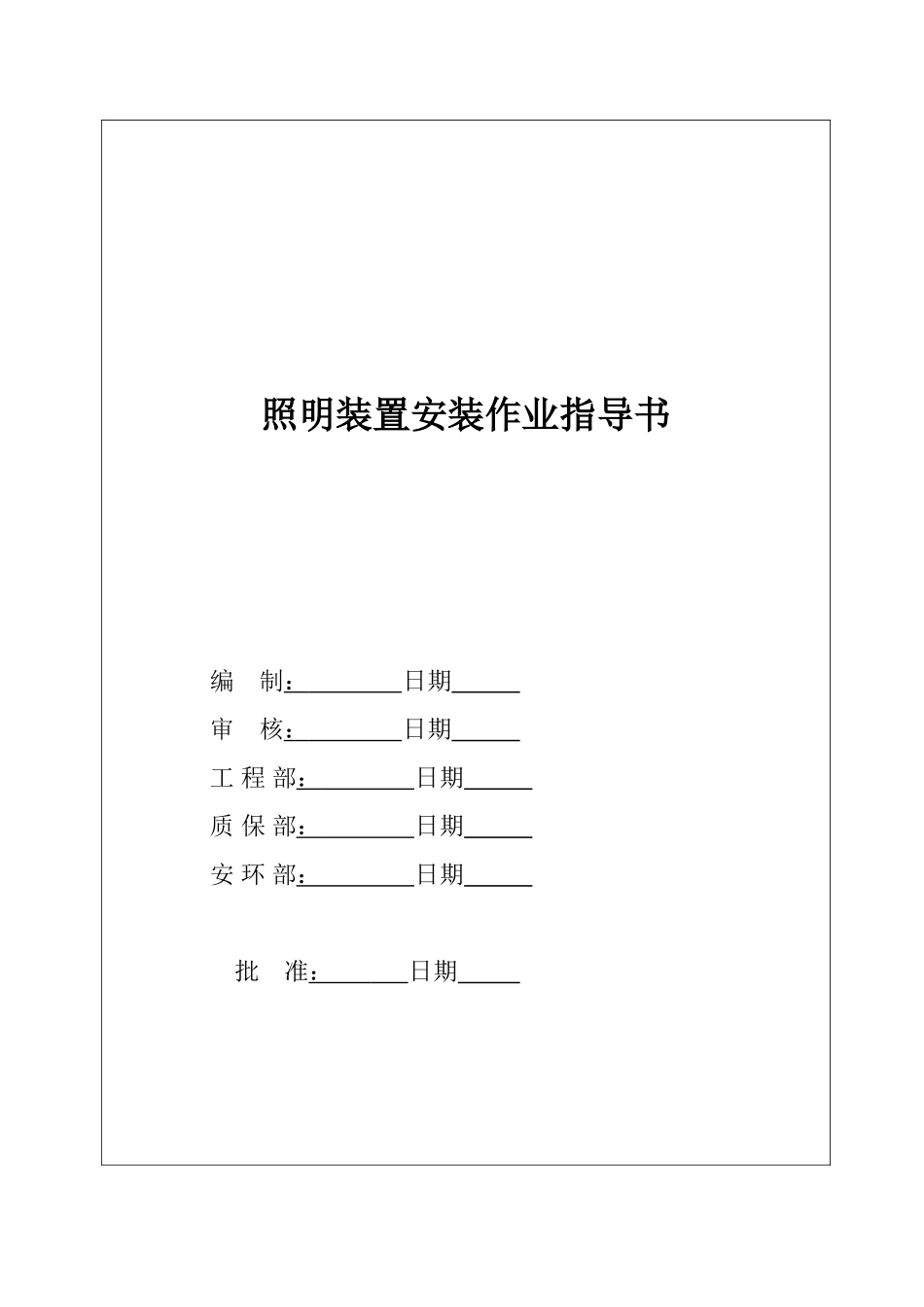

**电力建设第二工程企业作业指导书编号：T320-EL-491-001版本号：1.0状态：执行照明装置安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 *电厂二期工程（2×900MW）#6 标段照明装置安装作业指导书编号：T320-EL-491-001版本号：1.0状 态：执行目 录1.目的2.合用范围3.编制根据4.工程概况5.作业准备6.动工条件7.安装程序8.作业措施和环节9.安全文明施工措施10.参照文献文献修改记录：1.0创立版本号修改阐明修改人审核人同意人1目的为了保证*电厂二期工程（2×900MW）#6 标段照明装置安装工程的施工质量，增进工程施工技术水平的提高，保证照明装置施工时的安全。2合用范围合用于*电厂二期工程（2×900MW）#6 标段范围内锅炉岛及其附属设备照明装置安装工程。3编制根据3.1《火电施工质量检查及评估原则》（电气篇） （1984 年版）3.2《电力建设安全工作规程》 （火力发电厂部分）（）3.3 ALSTOM 照明和检修安装手册3.4《电气装置安装工程 1kv 及如下配线工程施工及验收规范》GBJ 50258-963.5《电气装置安装工程电气照明装置施工及验收规范》GB50259-963.6 经业主工程师确认的设计变更等有效文献4工程概况本工程施工范围包括：锅炉房、鼓风机区域、电除尘区域及引风机区域。重要工程量包括：检修箱 78 只，照明箱 15 只，开关 38 只，钢管 20500 米，电缆12km，电线 56km 及照明灯具 1811 套。5作业准备5.1文献资料准备齐全。5.2参与施工人员必须熟悉施工图纸和设备安装工艺及原则。5.3施工工、机具准备：套丝机 一台液压弯管机 一台电焊机 一台切割机 一台龙门架 一只管子钳 两把冲击电钻 一把手压钳 两把拉孔机 一台扳牙 一把手枪电钻 一把 个人常用工具 两套 5.4劳动力配置：施工负责人 一人 技术员 一人安全员 一人 质检员 一人安装工 六人 6动工条件6.1所有参与施工人员资质证书齐全、有效。6.2工机具、材料准备充足并经检查合格。6.3设备包装运送到现场，经开箱检查设备无损坏，并与运送清单相符。6.4炉本体吊装工程已基本结束，楼梯、扶手已安装完毕。6.5现场有可靠的施工电源。6.6现场有足够的施工空间。7安装程序（见附图一）8作业措施和环节：8.1配管8.1.1照明管采用明配方式，配管途径按图纸示意指示，也可以根据实际状况变化。应做到途径短、弯曲少。配管应尽量比较隐蔽。8.1.2钢管固定：先将短花角钢焊接...
