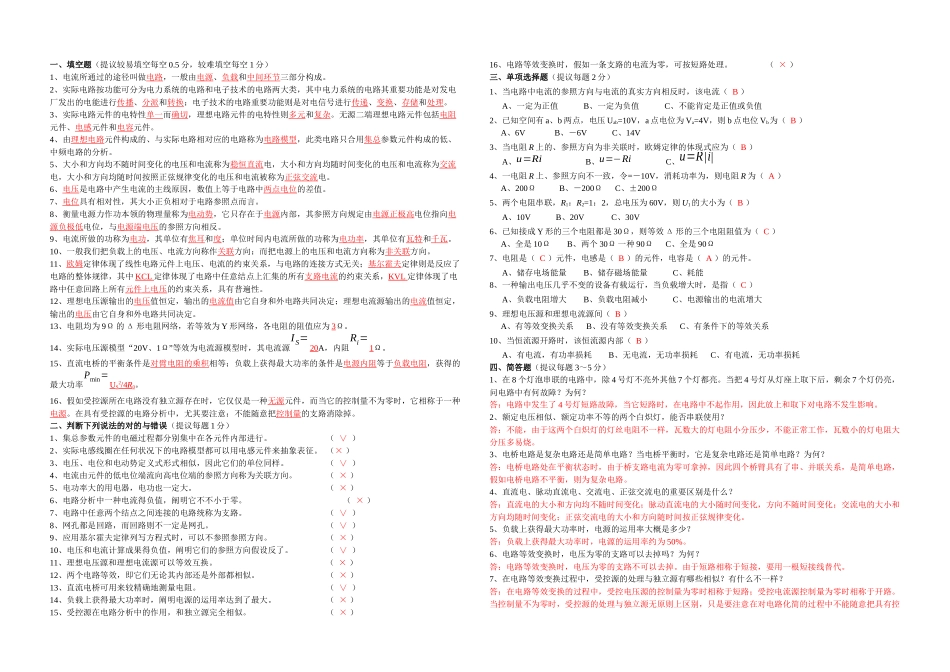

一、填空题（提议较易填空每空 0.5 分，较难填空每空 1 分）1、电流所通过的途径叫做电路，一般由电源、负载和中间环节三部分构成。2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其重要功能是对发电厂发出的电能进行传播、分派和转换；电子技术的电路重要功能则是对电信号进行传递、变换、存储和处理。3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。无源二端理想电路元件包括电阻元件、电感元件和电容元件。4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，此类电路只合用集总参数元件构成的低、中频电路的分析。5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。6、电压是电路中产生电流的主线原因，数值上等于电路中两点电位的差值。7、电位具有相对性，其大小正负相对于电路参照点而言。8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参照方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参照方向相反。9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。10、一般我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反应了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。12、理想电压源输出的电压值恒定，输出的电流值由它自身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它自身和外电路共同决定。13、电阻均为 9Ω 的 Δ 形电阻网络，若等效为 Y 形网络，各电阻的阻值应为 3Ω。14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源I S=20A，内阻Ri=1Ω。15、直流电桥的平衡条件是对臂电阻的乘积相等；负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率Pmin=US2 /4 R 0。16、假如受控源所在电路没有独立源存在时，它仅仅是一种无源元件，而当它的控制量不为零时，它相称于一种电源。在具有受控源的电路分析中，尤其要注意：不能随意把控制...
