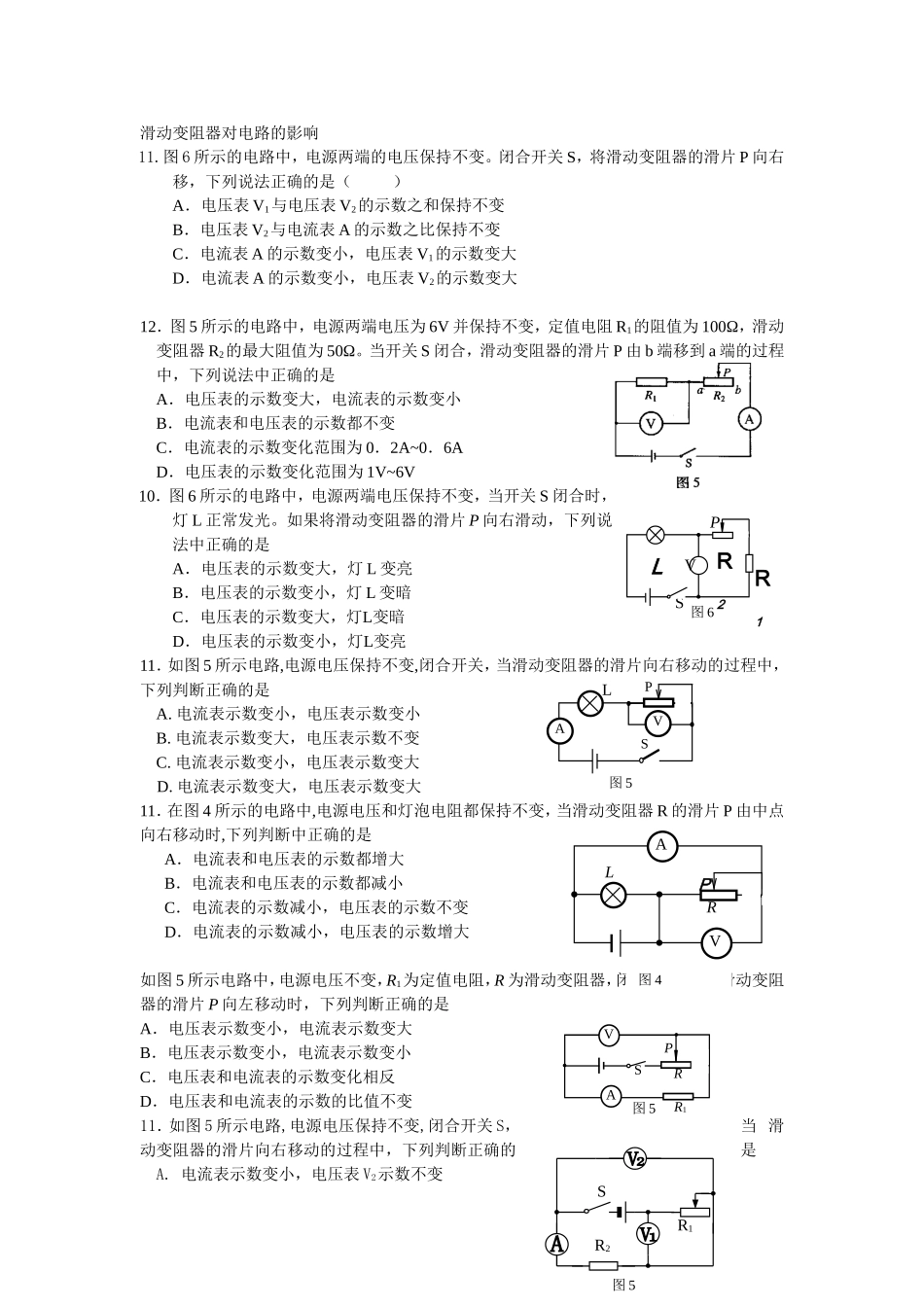

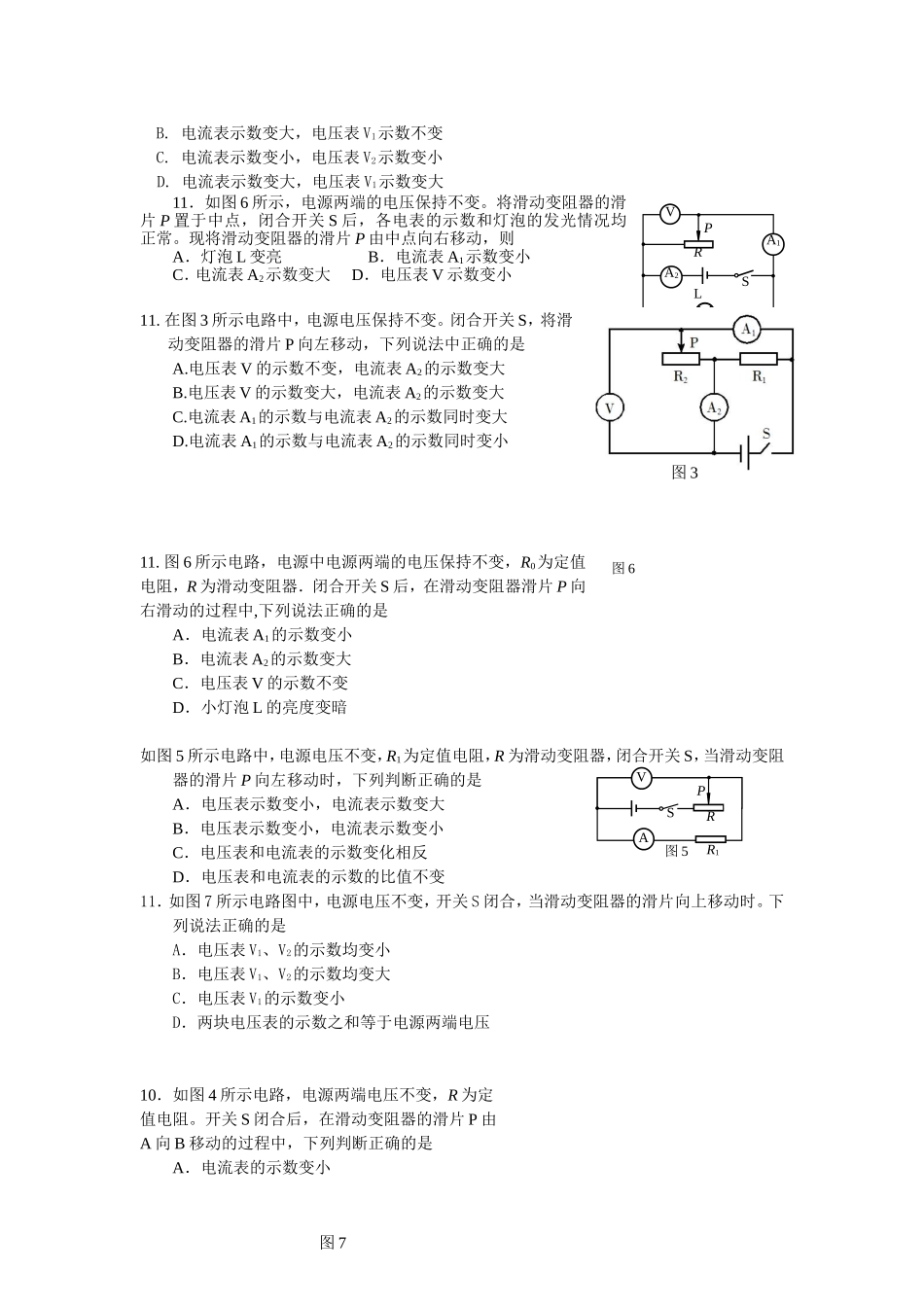

图5VRSAR1P滑动变阻器对电路的影响11.图6所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大12．图5所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2A~0．6AD．电压表的示数变化范围为1V~6V10．图6所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D．电压表的示数变小，灯L变亮11．如图5所示电路,电源电压保持不变,闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是A.电流表示数变小，电压表示数变小B.电流表示数变大，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变大11．在图4所示的电路中,电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电流表的示数减小，电压表的示数不变D．电流表的示数减小，电压表的示数增大如图5所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表和电流表的示数变化相反D．电压表和电流表的示数的比值不变11．如图5所示电路,电源电压保持不变,闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是A.电流表示数变小，电压表V2示数不变图5SR2R1LVR2R1PS图6图5SPVALRPVAL图4图5VRSAR1PB.电流表示数变大，电压表V1示数不变C.电流表示数变小，电压表V2示数变小D.电流表示数变大，电压表V1示数变大11．如图6所示，电源两端的电压保持不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则A．灯泡L变亮B．电流表A1示数变小C．电流表A2示数变大D．电压表V示数变小11.在图3所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是A.电压表V的示数不变，电流表A2的示数变大B.电压表V的示数变大，电流表A2的示数变大C.电流表A1的示数与电流表A2的示数同时变大D.电流表A1的示数与电流表A2的示数同时变小11.图6所示电路，电源中电源两端的电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向右滑动的过程中,下列说法正确的是A．电流表A1的示数变小B．电流表A2的示数变大C．电压表V的示数不变D．小灯泡L的亮度变暗如图5所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表和电流表的示数变化相反D．电压表和电流表的示数的比值不变11．如图7所示电路图中，电源电压不变，开关S闭合，当滑动变阻器的滑片向上移动时。下列说法正确的是A．电压表V1、V2的示数均变小B．电压表V1、V2的示数均变大C．电压表V1的示数变小D．两块电压表的示数之和等于电源两端电压10．如图4所示电路，电源两端电压不变，R为定值电阻。开关S闭合后，在滑动变阻器的滑片P由A向B移动的过程中，下列判断正确的是A．电流表的示数变小图6A2A1VLSRP图7图6图3图5V1V2ＡＰS1ABSSLB．电压表V1的示数变小C．电压表V2的示数变小D．电压表V2示数与电流表示数的比值变大11.如图6所示电路，电源两端电压不变，R为定值电阻。开关S闭合后，在滑动变阻器的滑片P由A向B移动的过程中...
