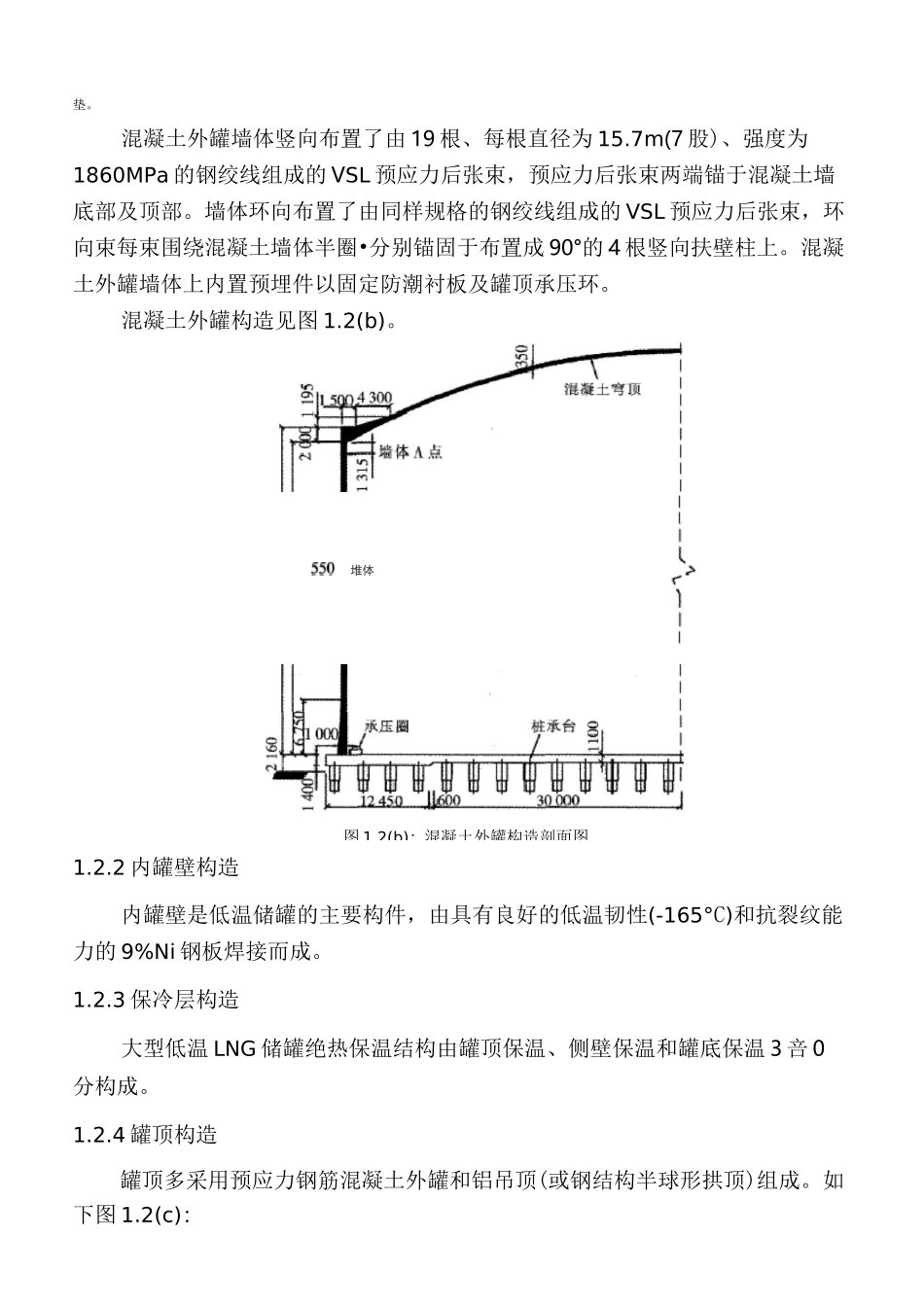

;1矽V况凝一:巧弹住锂商出护短輕用伯诜护为綁底环朴 7 旃箔混阅土环湮点/吋Kf丿切猱掴苗軽艇⑶0 臥 1.2a56琨礙七猛嵯冋n%o.o内腥直耘385502 切 0.制h!扣朋』卄嫌金£□16 万 m3全容式 LNG 低温储罐施工方案1 工程基本情况1.1 基本概况LNG 储罐主要用于应急储备,当出现上游停气或其他事故时,可向城市燃气管网提供正常气源。容量为 16 万 m3 的全容 LNG 储罐,通常由预应力混凝土外罐和 9%Ni 钢内罐组成,设计温度为-165C。。1.2 低温储罐的主要构造低温储罐主要包括:钢筋混凝土灌注桩、预应力钢筋混凝土承台和外罐、外罐内衬钢板、保冷层、低温钢内罐、钢结构的半球形拱顶和预应力钢筋混凝土罐顶构成。详见下图:内同梅円 HX和珠珠非 X 捋/.—_一/心祁羊敏姑枸、■■卜讲会展衬根:预应”屈讎 hJ#®-A対述馆粧目内第耿顶伽强 J内律翌刚强山球壁担帕 Hi4000S6W淞醸土龍讣壁白侮阳 000)图 1.2(a):低温储罐构造简图1.2.1 预应力混凝土外罐构造预应力混凝土外罐高 38.55m,外径 86.6m,内径 82m,墙厚 0.55m。坐落在钢筋混凝土灌注桩基支承的双承台上,每根桩顶部安装有防震橡胶堆体垫。混凝土外罐墙体竖向布置了由 19 根、每根直径为 15.7m(7 股)、强度为1860MPa 的钢绞线组成的 VSL 预应力后张束,预应力后张束两端锚于混凝土墙底部及顶部。墙体环向布置了由同样规格的钢绞线组成的 VSL 预应力后张束,环向束每束围绕混凝土墙体半圈•分别锚固于布置成 90°的 4 根竖向扶壁柱上。混凝土外罐墙体上内置预埋件以固定防潮衬板及罐顶承压环。混凝土外罐构造见图 1.2(b)。1.2.2 内罐壁构造内罐壁是低温储罐的主要构件,由具有良好的低温韧性(-165°C)和抗裂纹能力的 9%Ni 钢板焊接而成。1.2.3 保冷层构造大型低温 LNG 储罐绝热保温结构由罐顶保温、侧壁保温和罐底保温 3 咅 0分构成。1.2.4 罐顶构造罐顶多采用预应力钢筋混凝土外罐和铝吊顶(或钢结构半球形拱顶)组成。如下图 1.2(c):图 1.2(b):混凝土外罐构造剖面图2 工程特点、难点2.1 工程特点1、钻孔灌注桩施工专业性强。2、罐承台钢筋混凝土属大体积混凝土施工,对施工要求较高。3、罐底和罐体均属于预应力混凝土。4、混凝土罐体直径大、壁厚、高度高。2.2 施工难点1、钻孔灌注桩量大、密集,定位要求高。2、罐承台钢筋混凝土需要分区浇筑,控温防裂施工难度大。3、预应力施工施工要求高,需要掌握好时机,精心施加应力和锚固。4...
