成套电器元件装配工艺作业指导书

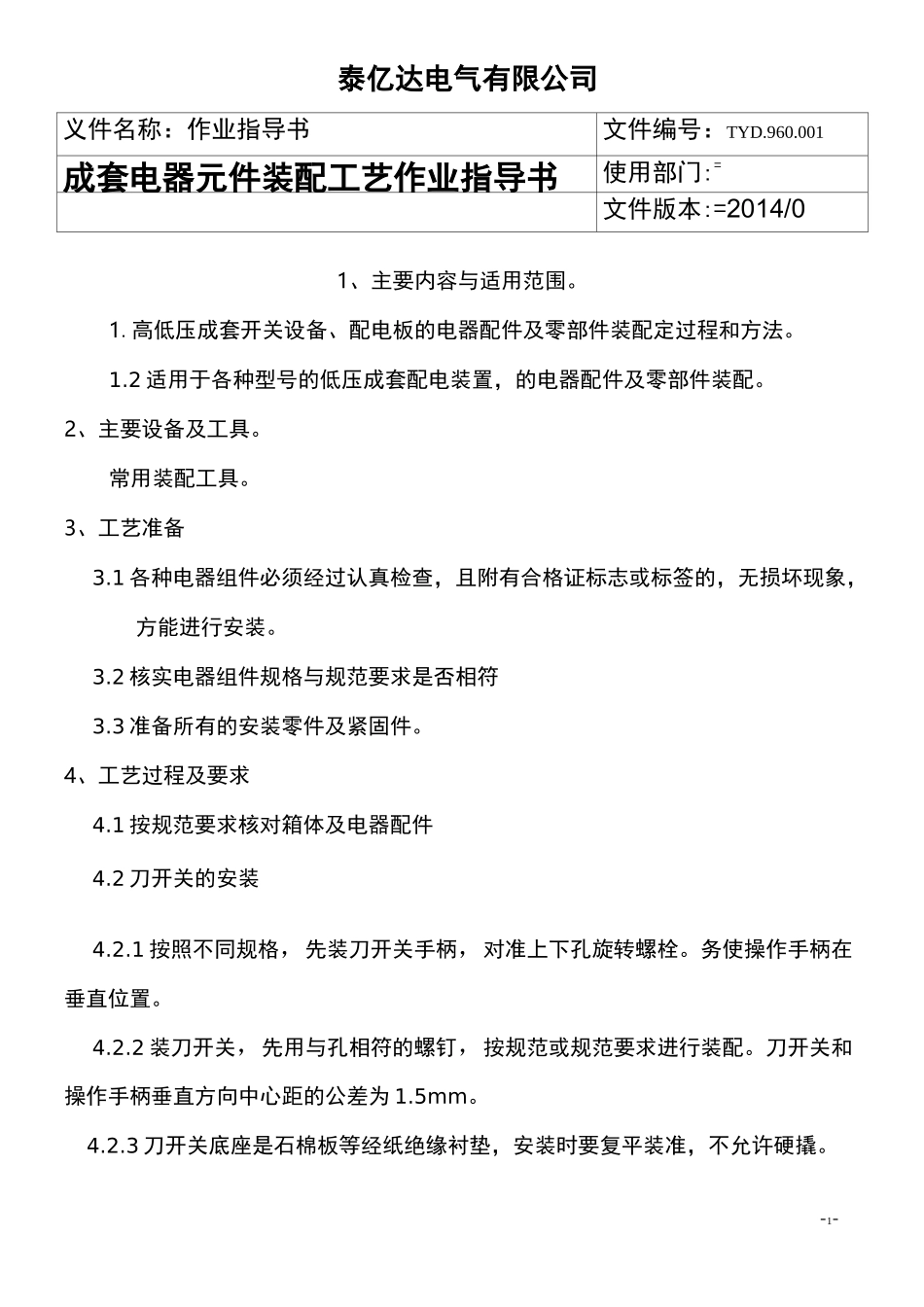

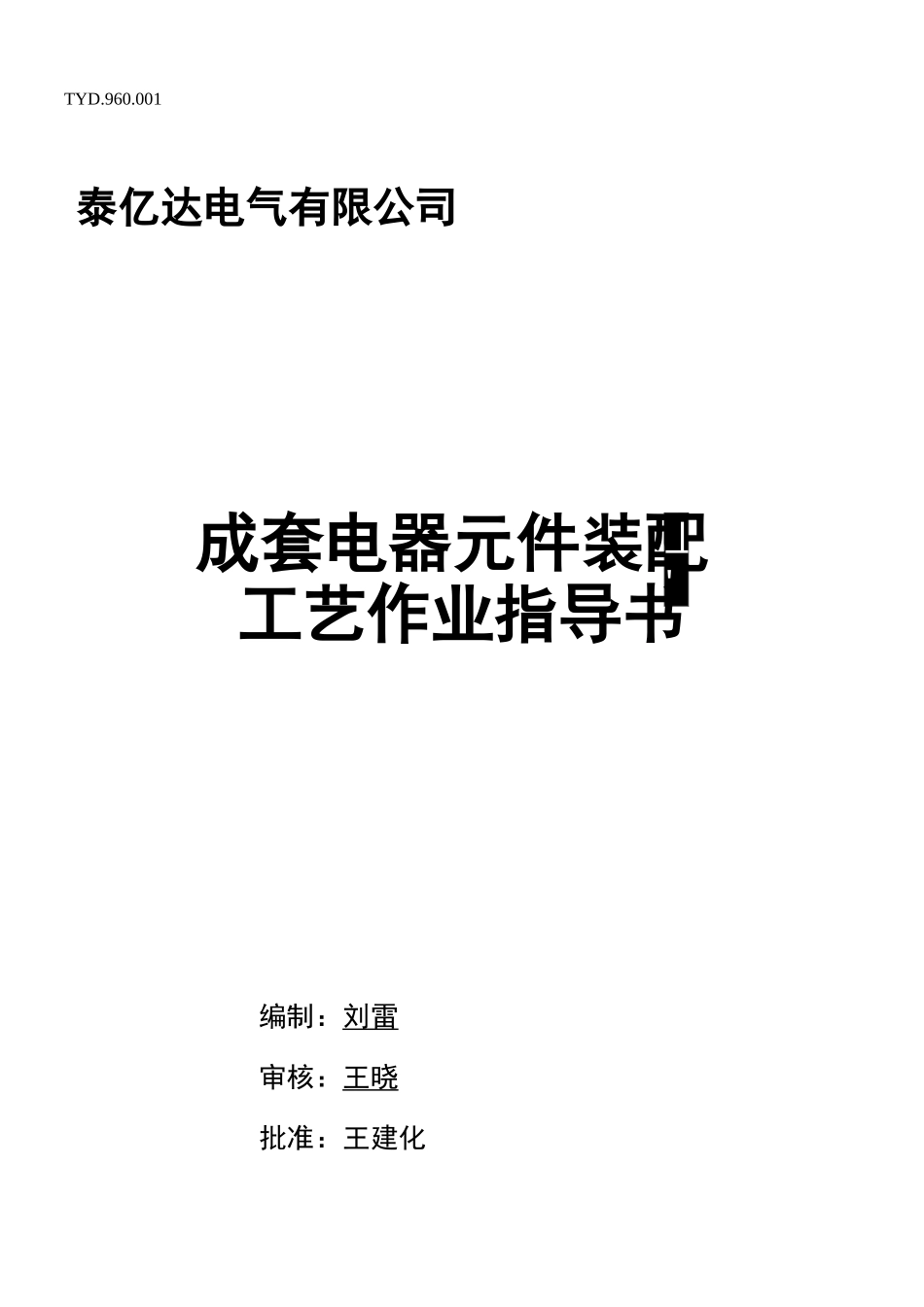

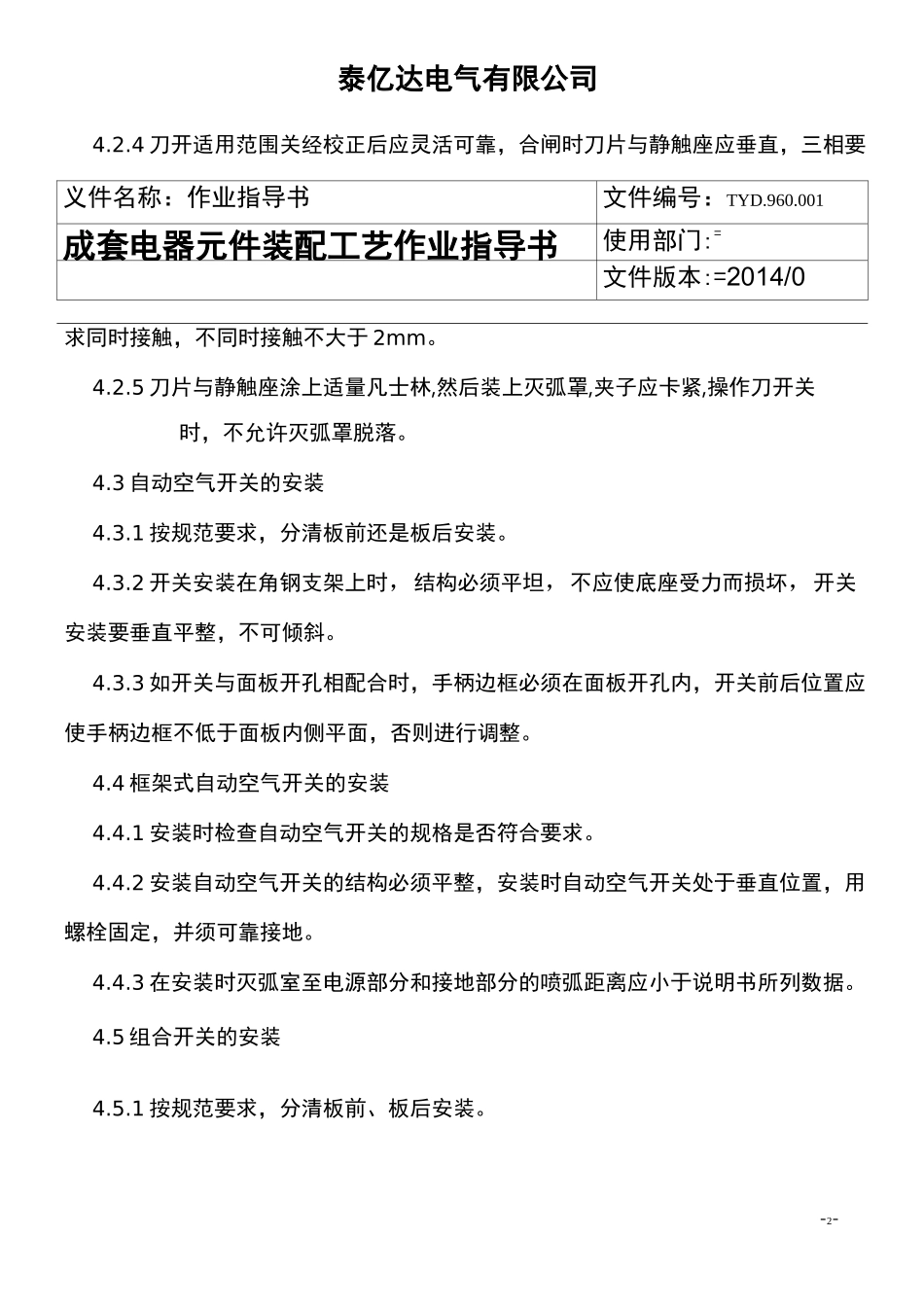

泰亿达电气有限公司工艺作业指导书编制：刘雷审核：王晓批准：王建化TYD.960.001成套电器元件装配丄'泰亿达电气有限公司-1-义件名称：作业指导书文件编号：TYD.960.001成套电器元件装配工艺作业指导书使用部门:=文件版本:=2014/01、主要内容与适用范围。1.高低压成套开关设备、配电板的电器配件及零部件装配定过程和方法。1.2 适用于各种型号的低压成套配电装置，的电器配件及零部件装配。2、主要设备及工具。常用装配工具。3、工艺准备3.1 各种电器组件必须经过认真检查，且附有合格证标志或标签的，无损坏现象，方能进行安装。3.2 核实电器组件规格与规范要求是否相符3.3 准备所有的安装零件及紧固件。4、工艺过程及要求4.1 按规范要求核对箱体及电器配件4.2 刀开关的安装4.2.1 按照不同规格，先装刀开关手柄，对准上下孔旋转螺栓。务使操作手柄在垂直位置。4.2.2 装刀开关，先用与孔相符的螺钉，按规范或规范要求进行装配。刀开关和操作手柄垂直方向中心距的公差为 1.5mm。4.2.3 刀开关底座是石棉板等经纸绝缘衬垫，安装时要复平装准，不允许硬撬。泰亿达电气有限公司-2-4.2.4 刀开适用范围关经校正后应灵活可靠，合闸时刀片与静触座应垂直，三相要义件名称：作业指导书文件编号：TYD.960.001成套电器元件装配工艺作业指导书使用部门:=文件版本:=2014/0求同时接触，不同时接触不大于 2mm。4.2.5 刀片与静触座涂上适量凡士林,然后装上灭弧罩,夹子应卡紧,操作刀开关时，不允许灭弧罩脱落。4.3 自动空气开关的安装4.3.1 按规范要求，分清板前还是板后安装。4.3.2 开关安装在角钢支架上时，结构必须平坦，不应使底座受力而损坏，开关安装要垂直平整，不可倾斜。4.3.3 如开关与面板开孔相配合时，手柄边框必须在面板开孔内，开关前后位置应使手柄边框不低于面板内侧平面，否则进行调整。4.4 框架式自动空气开关的安装4.4.1 安装时检查自动空气开关的规格是否符合要求。4.4.2 安装自动空气开关的结构必须平整，安装时自动空气开关处于垂直位置，用螺栓固定，并须可靠接地。4.4.3 在安装时灭弧室至电源部分和接地部分的喷弧距离应小于说明书所列数据。4.5 组合开关的安装4.5.1 按规范要求，分清板前、板后安装。泰亿达电气有限公司-3-4.5.2 开关板前安装，直接按照开关底架开孔在大小，选用相应螺钉紧固到开关板上。4.5.3 开关板后安装，先旋下开关转轴的固定支头螺钉，脱出胶木后柄，将开关紧义件名称：作业指导书文件编号：...
