反无人飞机技术方案

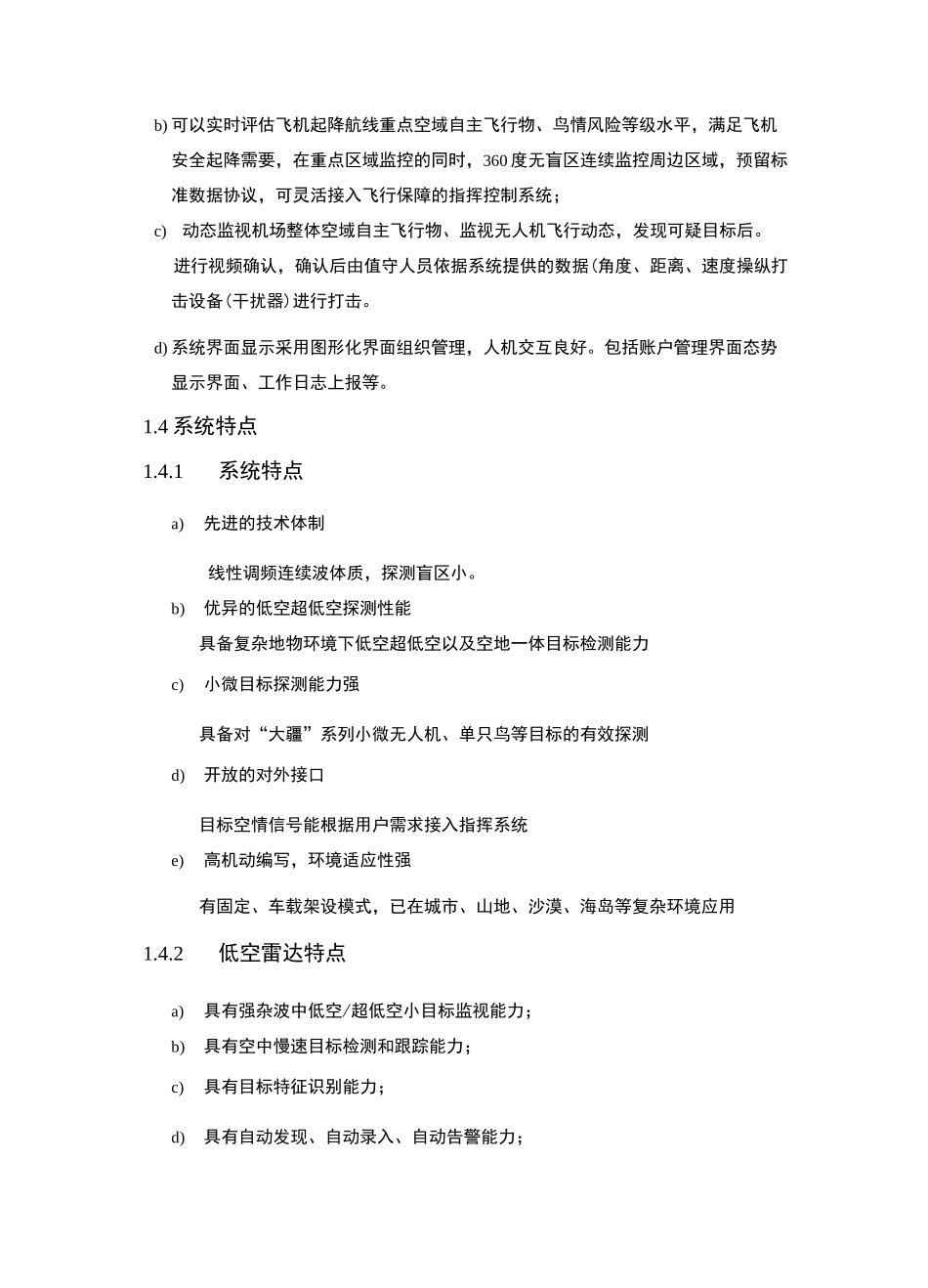

一、低空防范系统方案1.1系统概述低空防范系统采用雷达、光电设备、干扰为一体的综合处理手段，具有 360°无盲区对重点空域进行全天候无人值守式的防护。该系统主要由无人机雷达探测设备、光电跟踪设备、无人机干扰打击设备三部分组成。该系统由探测雷达捕获可疑目标信息，再将目标信息传输到光学设备光学设备通过调整转台信息，将摄像机或热成像仪对准可疑目标，从而达到可视化确认，再经由网络传输设备将信息传送至指控中心，由值守人员进行信息的判别。1.2.2低空防范系统低空防御系统现场应用架设示意图如 4：该系统作用距离在 lKm(RCS=0.05m2)图 2 低空空防范系统部署图1.3 系统功能a)远程控制功能，可对机场、重点安防领域近进空域内各种低空自主飞行物(无人机)等目标情况进行动态监视、实时预警，目标信息输出包括方位、距离、高度、速度及运动方向等信息；ma禹噸b) 可以实时评估飞机起降航线重点空域自主飞行物、鸟情风险等级水平，满足飞机安全起降需要，在重点区域监控的同时，360 度无盲区连续监控周边区域，预留标准数据协议，可灵活接入飞行保障的指挥控制系统；c)动态监视机场整体空域自主飞行物、监视无人机飞行动态，发现可疑目标后。进行视频确认，确认后由值守人员依据系统提供的数据(角度、距离、速度操纵打击设备(干扰器)进行打击。d) 系统界面显示采用图形化界面组织管理，人机交互良好。包括账户管理界面态势显示界面、工作日志上报等。1.4 系统特点1.4.1系统特点a)先进的技术体制线性调频连续波体质，探测盲区小。b)优异的低空超低空探测性能具备复杂地物环境下低空超低空以及空地一体目标检测能力c)小微目标探测能力强具备对“大疆”系列小微无人机、单只鸟等目标的有效探测d)开放的对外接口目标空情信号能根据用户需求接入指挥系统e)高机动编写，环境适应性强有固定、车载架设模式，已在城市、山地、沙漠、海岛等复杂环境应用1.4.2低空雷达特点a)具有强杂波中低空/超低空小目标监视能力；b)具有空中慢速目标检测和跟踪能力；c)具有目标特征识别能力；d)具有自动发现、自动录入、自动告警能力；1.4.3光电侦查设备特点a)采用连续变焦热成像技术，成像清晰，既能大范围搜索，又能识别远处目标；b)红外探测器稳定灵敏度高，最小温度分辨率达 50mK；c)日夜型两百万低照度彩色摄像机，可实现昼夜连续全天候监控；d)可选的自动聚焦功能，可实现多种聚焦方式和触发方式；e)可选的热像仪预置位功能，记忆每个预置点的视...
