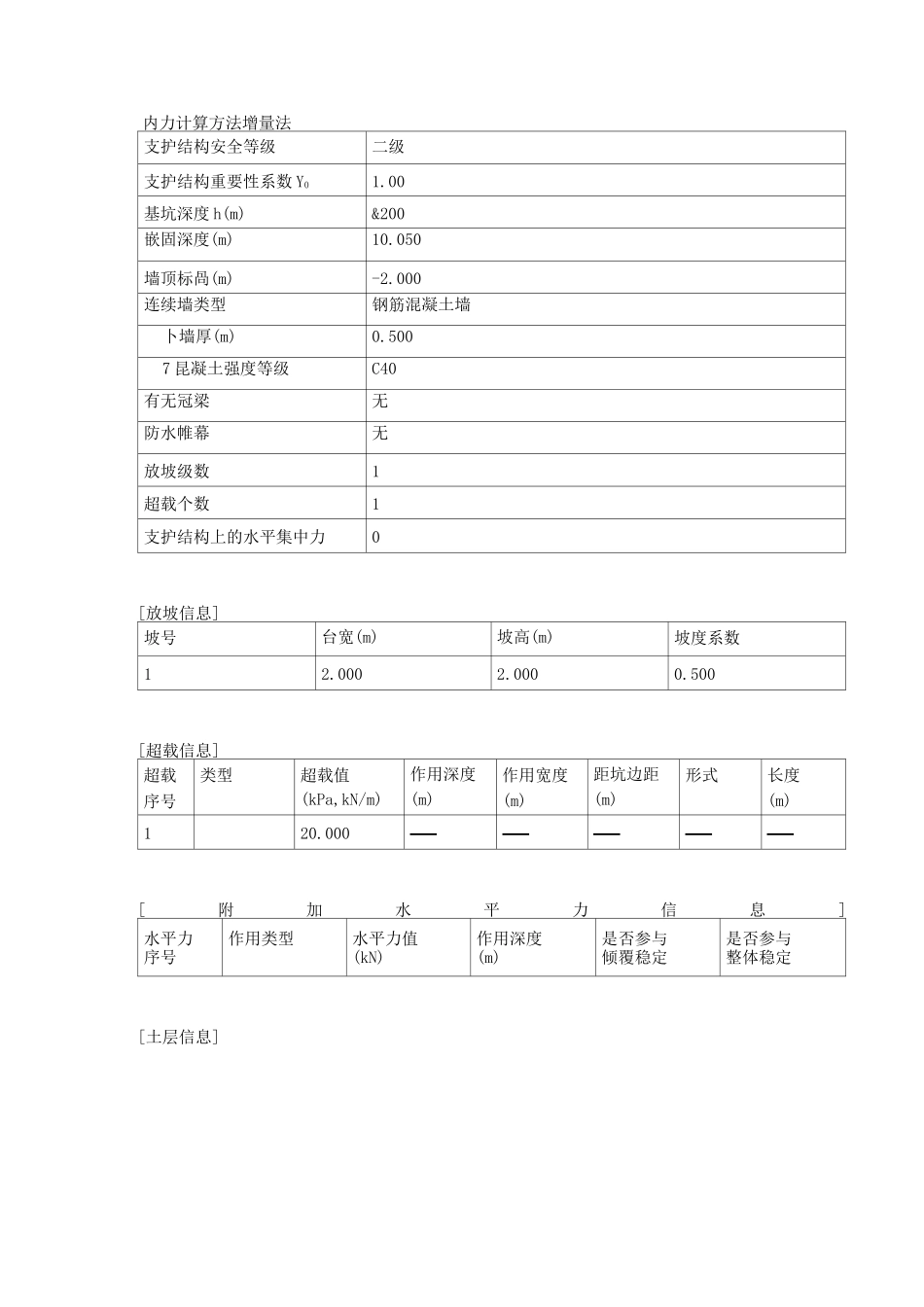

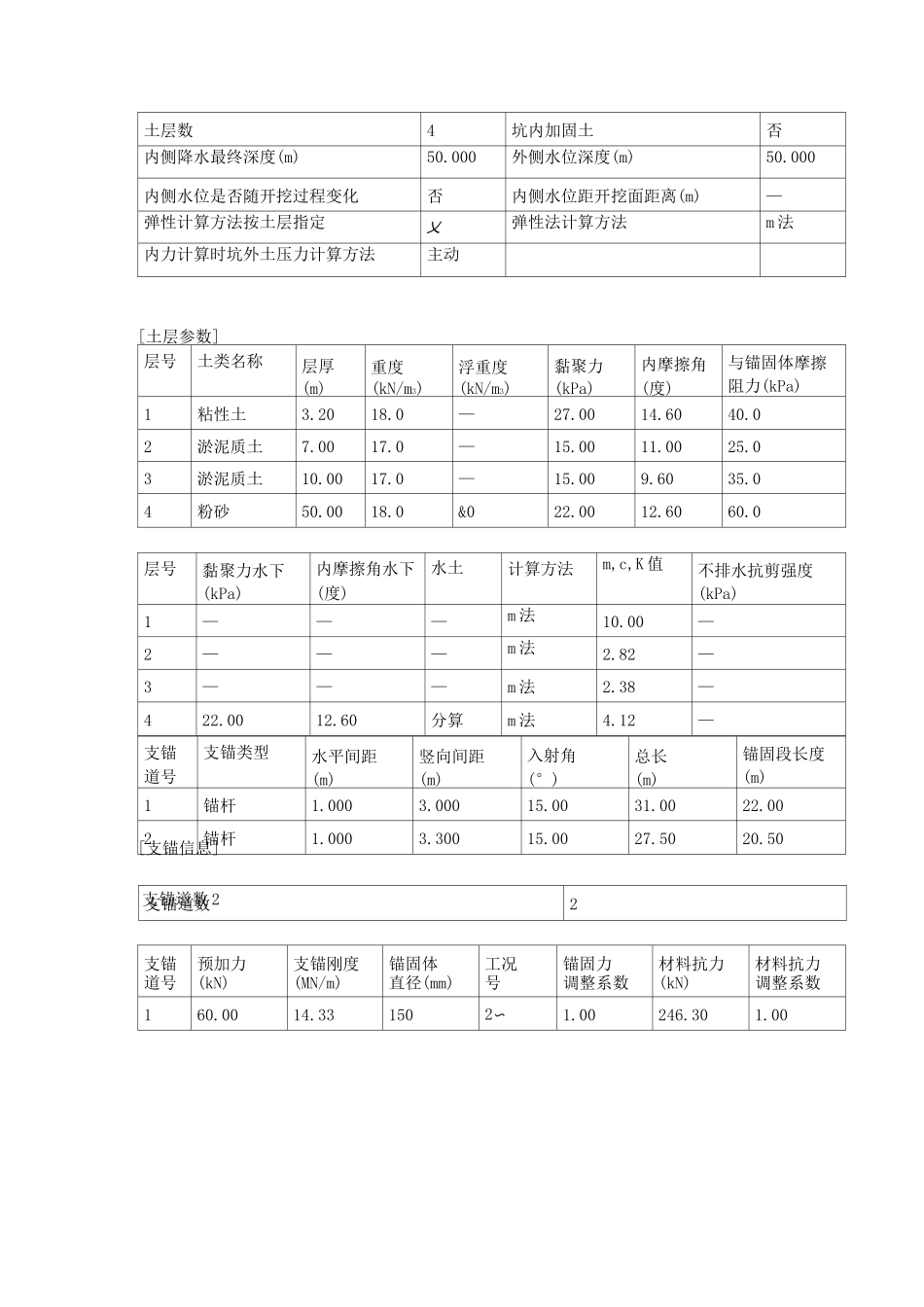

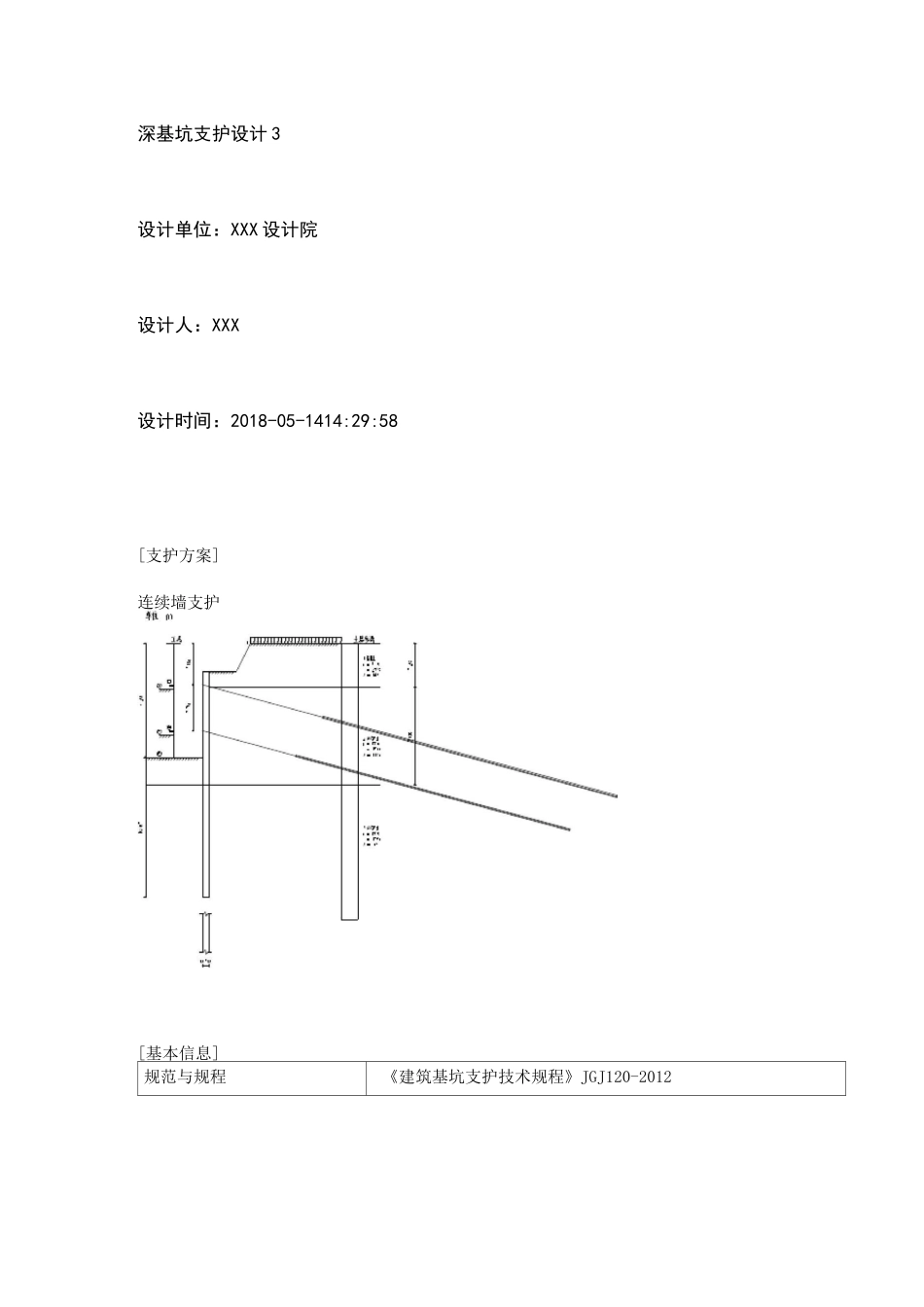

深基坑支护设计 3设计单位：XXX 设计院设计人：XXX设计时间：2018-05-1414:29:58[支护方案]连续墙支护[基本信息]规范与规程《建筑基坑支护技术规程》JGJ120-2012内力计算方法增量法支护结构安全等级二级支护结构重要性系数 Y01.00基坑深度 h(m)&200嵌固深度(m)10.050墙顶标咼(m)-2.000连续墙类型钢筋混凝土墙卜墙厚(m)0.5007 昆凝土强度等级C40有无冠梁无防水帷幕无放坡级数1超载个数1支护结构上的水平集中力0[放坡信息]坡号台宽(m)坡高(m)坡度系数12.0002.0000.500[超载信息]超载序号类型超载值(kPa,kN/m)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)120.000—————[附加水平力信息]水平力作用类型水平力值作用深度是否参与是否参与序号(kN)(m)倾覆稳定整体稳定[土层信息]土层数4坑内加固土否内侧降水最终深度(m)50.000外侧水位深度(m)50.000内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)—弹性计算方法按土层指定乂弹性法计算方法m 法内力计算时坑外土压力计算方法主动[土层参数]层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)黏聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)1粘性土3.2018.0—27.0014.6040.02淤泥质土7.0017.0—15.0011.0025.03淤泥质土10.0017.0—15.009.6035.04粉砂50.0018.0&022.0012.6060.0层号黏聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K 值不排水抗剪强度(kPa)1———m 法10.00—2———m 法2.82—3———m 法2.38—422.0012.60分算m 法4.12—支锚道号支锚类型水平间距(m)竖向间距(m)入射角(°)总长(m)锚固段长度(m)1锚杆1.0003.00015.0031.0022.002锚杆1.0003.30015.0027.5020.50支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数160.0014.331502〜1.00246.301.00支锚道数2支锚道数 2[支锚信息][土压力模型及系数调整]弹性法土压力模型:__经典法土压力模型:层号土类名称水土水压力调整系数外侧土压力调整系数 1外侧土压力调整系数 2内侧土压力调整系数内侧土压力最大值(kPa)1粘性土合算—1.0001.0001.00010000.0002淤泥质土合算—1.0001.0001.00010000.0003淤泥质土合算—1.0001.0001.00010000.0004粉砂分算1.0001.0001.0001.00010000.000[工况信息]工况号工况类型深度(m)支锚道号1开挖3.300—2加撑—1.锚杆3开挖6.600—4加撑—2.锚杆5开挖&200—[设计参数]整体稳定计算方法瑞典条分法280.0021.291504〜1.00321.701.00mnHill吉:\广\/\WW...
