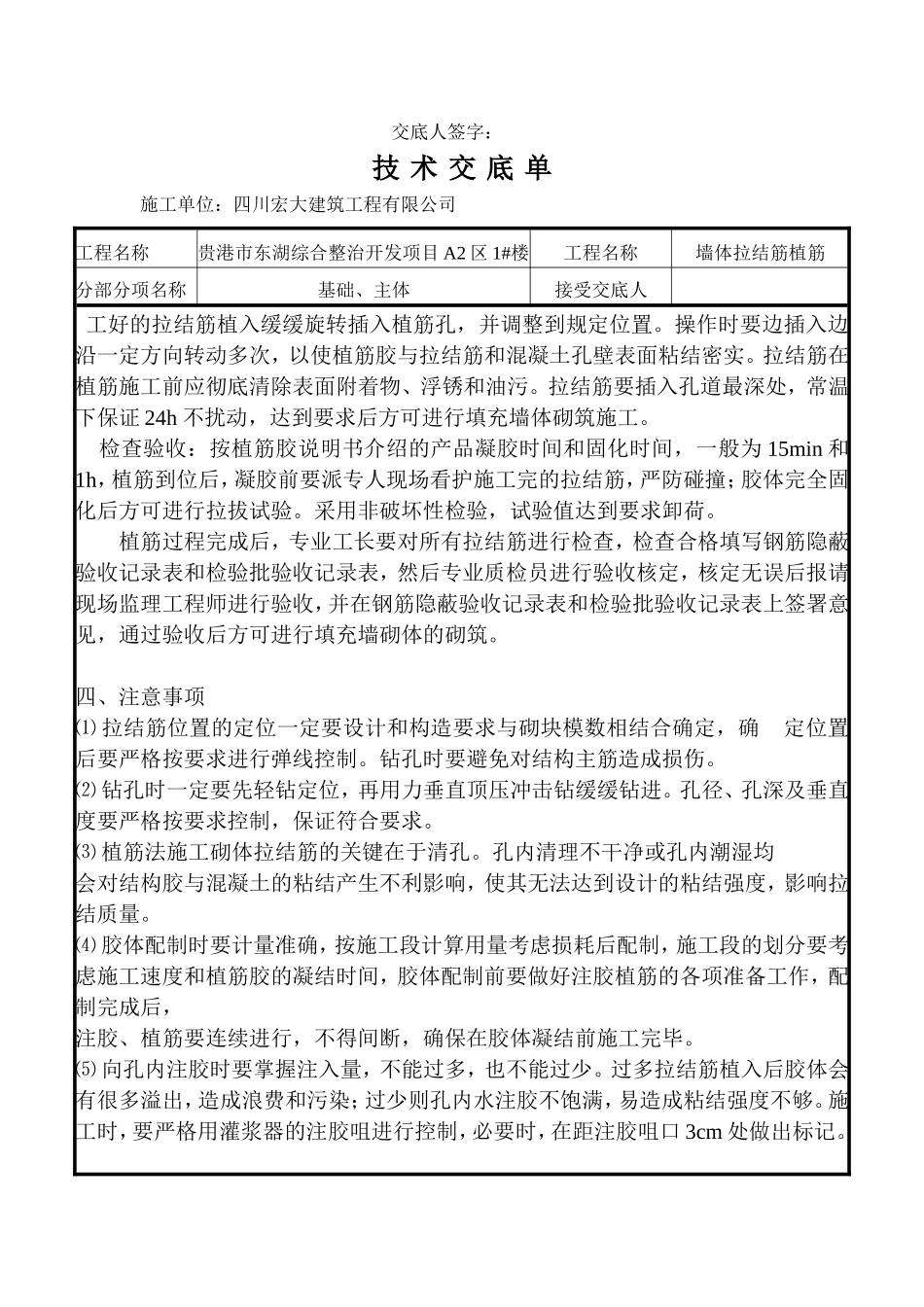

技术交底单交底人签字：工程名称贵港市东湖综合整治开发项目A2区1#楼工程名称墙体拉结筋植筋分部分项名称基础、主体接受交底人一、施工工艺植筋是用高强度的化学锚固胶，使钢筋与混凝土产生握固力，从而达到预埋效果，施工后产生负荷承载力以满足设计及规范要求。在填充墙砌体砌筑前用植筋法进行拉结筋的后植入施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，并保证拉结筋根据砌块模数确定的正确位置。使拉结筋与原结构柱（墙）混凝土的粘接强度达到设计或规范要求，拉结筋上的拉力通过化学锚固胶向混凝土柱（墙）中传递。二、植筋胶的技术指标本工程采用建筑结构胶。⑴建筑结构胶产品技术指标：①比重1.7g/m3；②稠度大于等于30mm；③抗压强度大于等于80MPa；④施工配比膏状为A:B=100:5；⑶植筋胶的化学反应时间30~40分钟；⑷植筋胶的钻孔深度钻孔深度为13-14倍D（D为钢筋直径）。三、工艺流程及施工操作要点⑴工艺流程弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收⑵施工操作要点技术交底单工程名称贵港市东湖综合整治开发项目A2区1#楼工程名称墙体拉结筋植筋分部分项名称基础、主体接受交底人在填充墙砌体施工前，进行拉结筋的施工。植筋法施工拉结筋主要工艺如下：弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋的钻孔位置。钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按本要求确定。孔深按≥13-14d考虑，孔径按d+2～4mm控制。钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制。如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合，则需根据砌块模数适当调整箍筋（墙体水平筋）间距，尽可能避开；钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内粉尘，采用电动吹风机配合进行。清孔时严禁用水冲刷。钢筋除锈：对锚固筋端部用钢丝刷进行除锈，除锈的长度应大于锚固件的锚固长度。配胶：配胶前要进行植筋准备工作的检查，保证钻孔、清孔工作已完成一个施工段，并已组织验收，做好隐蔽工程验收记录，同时拉结钢筋已准备就绪，达到植筋操作准备工作要求。配胶应精确，如台秤等称，配制用完毕后清洗干净，按所需用量提取甲乙组分，按100：5重量比拌和均匀，并按要求在30分钟内用完，以免时间过长粘胶变质影响施工和粘胶质量。注胶：根据产品说明书，将胶粘在钢筋植入端推动拉杆使胶料推入入孔内，如此反复多次，直至粘胶注满孔内．孔深约1cm左右时停止注胶，以植入拉结筋后胶液略有被挤出为度。植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加交底人签字：技术交底单施工单位：四川宏大建筑工程有限公司工程名称贵港市东湖综合整治开发项目A2区1#楼工程名称墙体拉结筋植筋分部分项名称基础、主体接受交底人工好的拉结筋植入缓缓旋转插入植筋孔，并调整到规定位置。操作时要边插入边沿一定方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证24h不扰动，达到要求后方可进行填充墙体砌筑施工。检查验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体完全固化后方可进行拉拔试验。采用非破坏性检验，试验值达到要求卸荷。植筋过程完成后，专业工长要对所有拉结筋进行检查，检查合格填写钢筋隐蔽验收记录表和检验批验收记录表，然后专业质检员进行验收核定，核定无误后报请现场监理工程师进行验收，并在...
