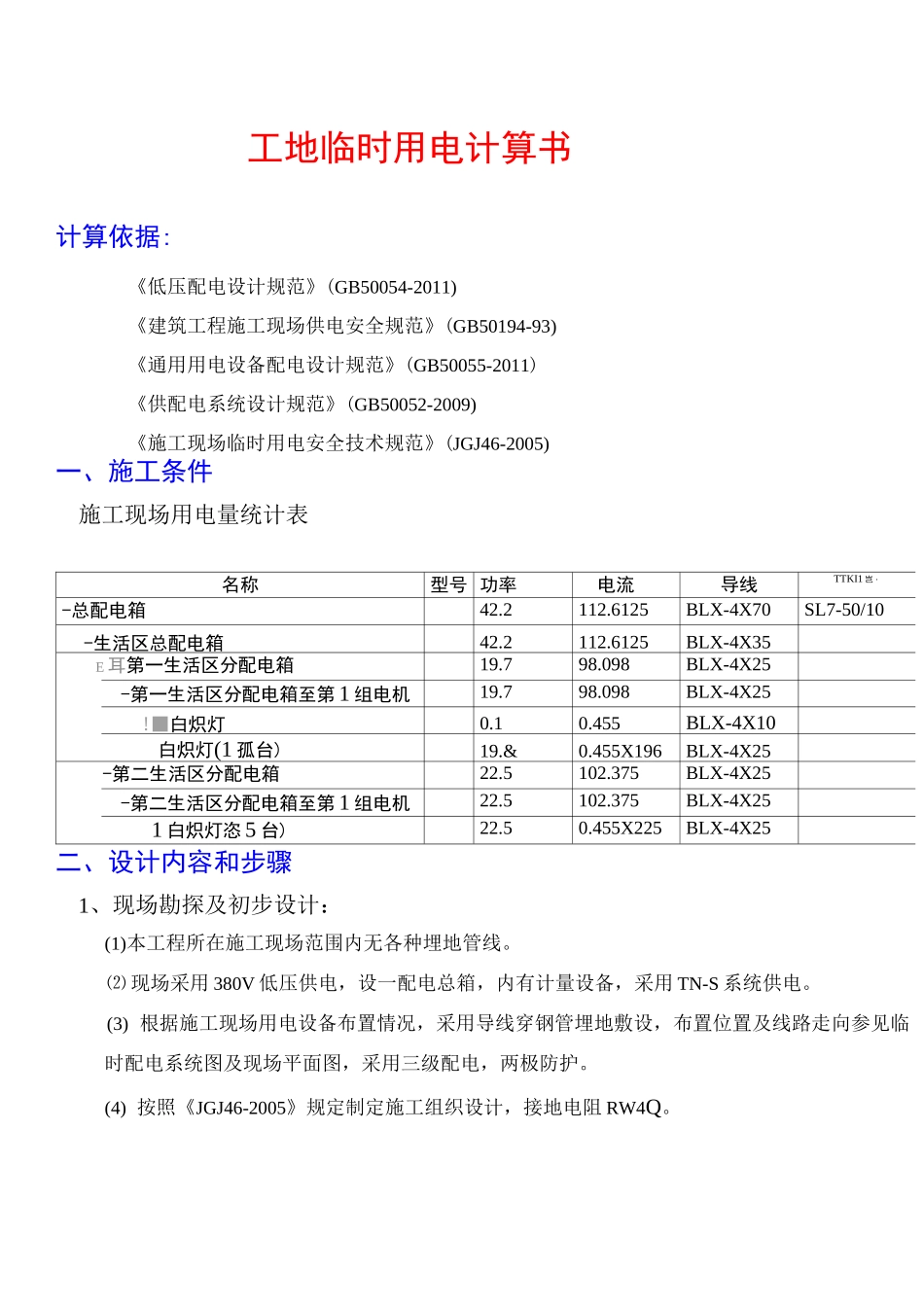

工地临时用电计算书计算依据:《低压配电设计规范》(GB50054-2011)《建筑工程施工现场供电安全规范》(GB50194-93)《通用用电设备配电设计规范》(GB50055-2011)《供配电系统设计规范》(GB50052-2009)《施工现场临时用电安全技术规范》(JGJ46-2005)一、施工条件施工现场用电量统计表名称型号 功率电流导线TTKI1 岂・-总配电箱42.2112.6125BLX-4X70SL7-50/10-生活区总配电箱42.2112.6125BLX-4X35E 耳第一生活区分配电箱19.798.098BLX-4X25-第一生活区分配电箱至第 1 组电机19.798.098BLX-4X25!■白炽灯0.10.455BLX-4X10白炽灯(1 孤台)19.&0.455X196BLX-4X25-第二生活区分配电箱22.5102.375BLX-4X25-第二生活区分配电箱至第 1 组电机22.5102.375BLX-4X251 白炽灯恣 5 台)22.50.455X225BLX-4X25二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。⑵ 现场采用 380V 低压供电,设一配电总箱,内有计量设备,采用 TN-S 系统供电。(3) 根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两极防护。(4) 按照《JGJ46-2005》规定制定施工组织设计,接地电阻 RW4Q。2、确定用电负荷:(1)白炽灯Kx=l,Cos 申=l,tg 申=0Pjs=KxPe=1x0.1=O.lkWjsxeQjs=Pjs^tg 申=0.1x0=Okvar(2)白炽灯(196 台)Kx=l,Cos 申=l,tg 申=0Pjs=KxxPe=1x19.6=19.6kWjsxeQjs=Pjsxtg 申=19.6x0=0kvar(3)白炽灯(225 台)Kx=l,Cos 申=l,tg 申=0Pjs=KxxPe=1x22.5=22.5kWjsxeQjs=Pjsxtg 申=22.5x0=0kvar(4)总负荷计算总的有功功率Pjs=Kxx》p=0.9x42.2=37.98kWjsxjs总的无功功率Qjs=KxxLQjs=0.9x0=Okvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(37.982+02)1/2=37.98kVA总电流计算Ijs=Sjs/(1.732xUe)=37.98/(1.732x0.38)=57.706Ajsjse3、干线进线截面及进线开关在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝橡皮绝缘导线空气明敷,室外架空铝导线按机械强度的最小截面为 16mm2,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。(1)生活区总配电箱上导线截面及分配箱、开关箱内电气设备选择1)白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取 1):a)计算电流Kx=1,叫=1Ijs=KxxPe/(UexCos ...
