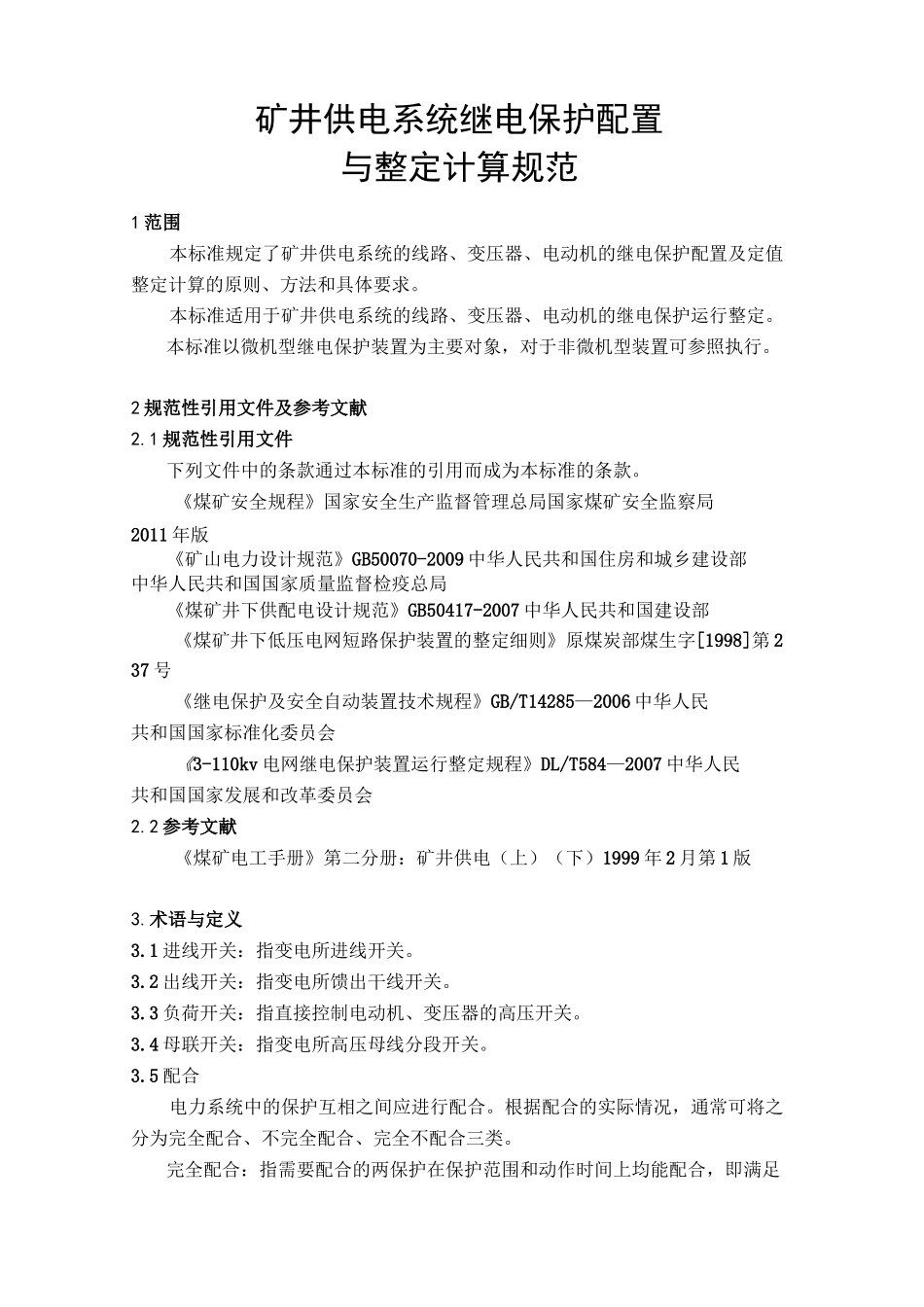

矿井供电系统继电保护配置及整定计算规范作者:日期:矿井供电系统继电保护配置与整定计算规范1 范围本标准规定了矿井供电系统的线路、变压器、电动机的继电保护配置及定值整定计算的原则、方法和具体要求。本标准适用于矿井供电系统的线路、变压器、电动机的继电保护运行整定。本标准以微机型继电保护装置为主要对象，对于非微机型装置可参照执行。2 规范性引用文件及参考文献2.1 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。《煤矿安全规程》国家安全生产监督管理总局国家煤矿安全监察局2011 年版《矿山电力设计规范》GB50070-2009 中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检疫总局《煤矿井下供配电设计规范》GB50417-2007 中华人民共和国建设部《煤矿井下低压电网短路保护装置的整定细则》原煤炭部煤生字[1998]第 237 号《继电保护及安全自动装置技术规程》GB/T14285—2006 中华人民共和国国家标准化委员会《3-110kv 电网继电保护装置运行整定规程》DL/T584—2007 中华人民共和国国家发展和改革委员会2.2 参考文献《煤矿电工手册》第二分册：矿井供电（上）（下）1999 年 2 月第 1 版3.术语与定义3.1 进线开关：指变电所进线开关。3.2 出线开关：指变电所馈出干线开关。3.3 负荷开关：指直接控制电动机、变压器的高压开关。3.4 母联开关：指变电所高压母线分段开关。3.5 配合电力系统中的保护互相之间应进行配合。根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。完全配合：指需要配合的两保护在保护范围和动作时间上均能配合，即满足选择性要求。/不完全配合：指需要配合的两保护在动作时间上能配合，但保护范围无法配合的情况。完全不配合：指需要配合的两保护在保护范围和动作时间上均不能配合，即无法满足选择性要求。3.6 时间级差根据保护装置性能指标，并考虑断路器动作时间和故障熄弧时间，能确保保护配合关系的最小时间。4 总则4.1 本标准是矿井供电系统继电保护配置及定值整定计算过程中应遵守的基本原则。4.2 各级电网之间继电保护的运行整定，应以保证电网全局的安全稳定运行为根本目标。电网继电保护的整定应满足速动性、选择性和灵敏性要求。如果由于电网运行方式、装置性能等原因，不能兼顾速动性、选择性或灵敏性要求时，应在整定时合理地进行取舍，优先考虑灵敏性，并执行如下原则：a. 矿井电网服从矿区电网；b. 下一级电网服...
