桥梁混凝土防撞护栏施工工法(模板支护-附示意图)

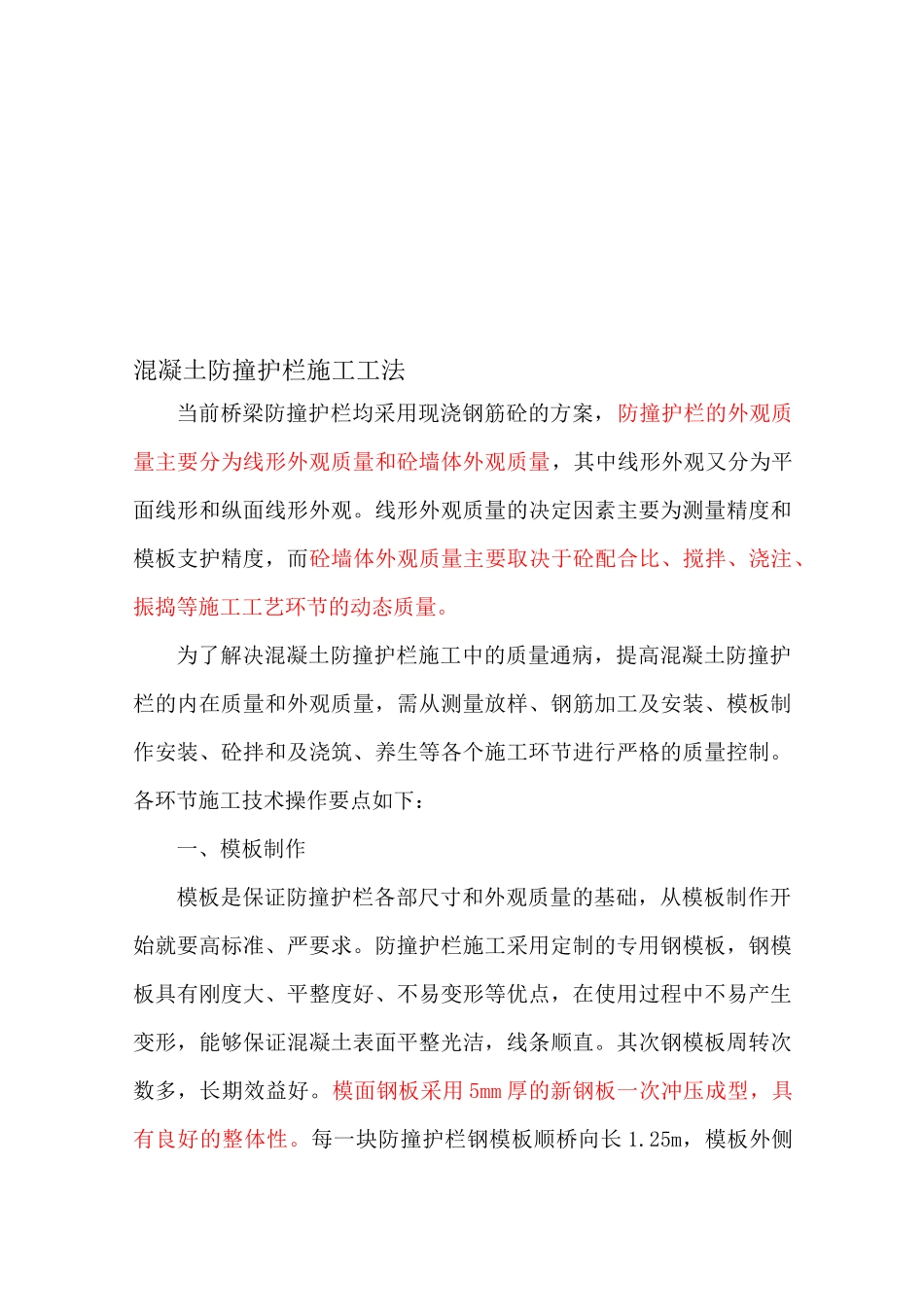

桥梁混凝土防撞护栏施工工法(模板支护-附示意图)_第1页
1/13

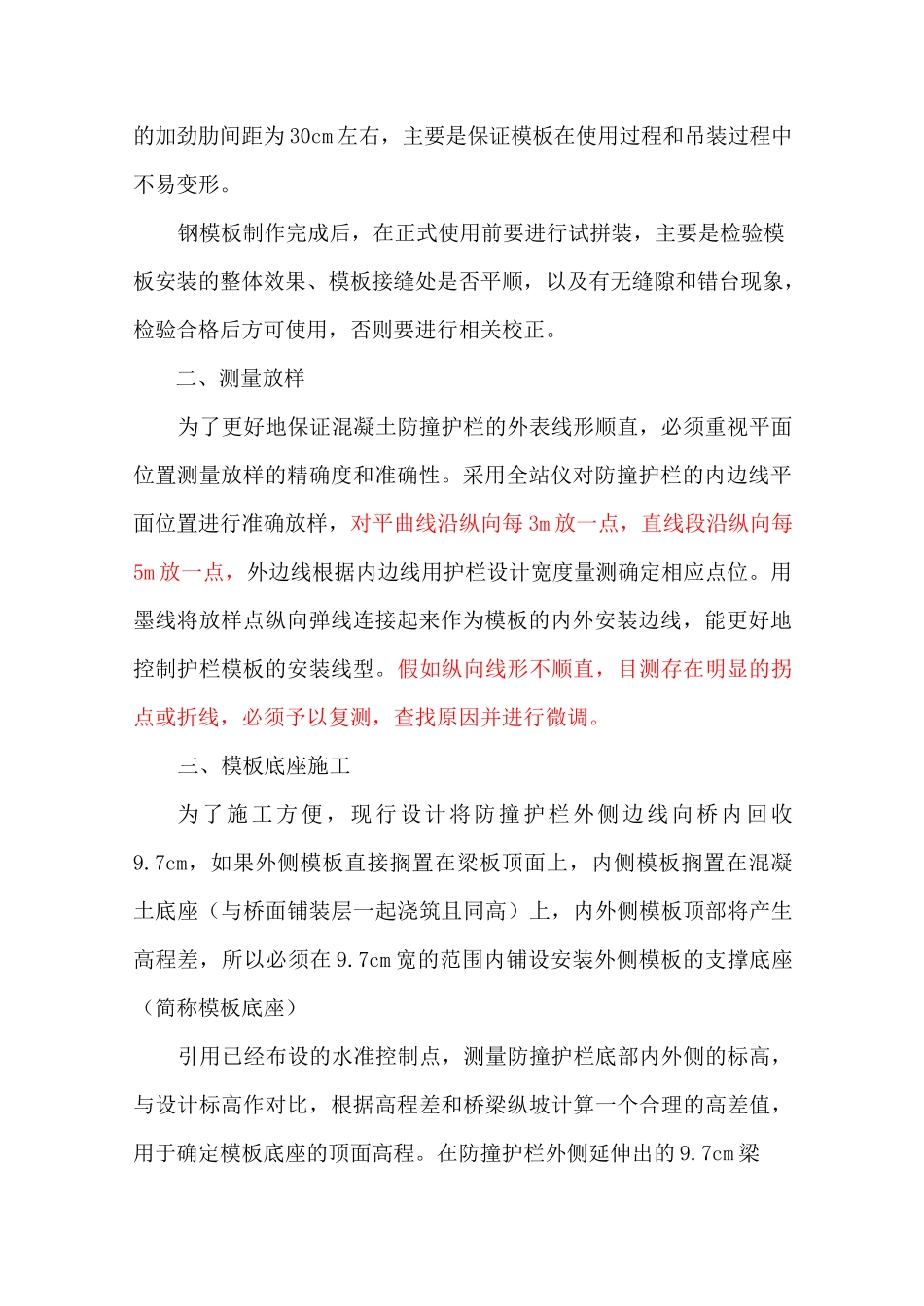

桥梁混凝土防撞护栏施工工法(模板支护-附示意图)_第2页
2/13

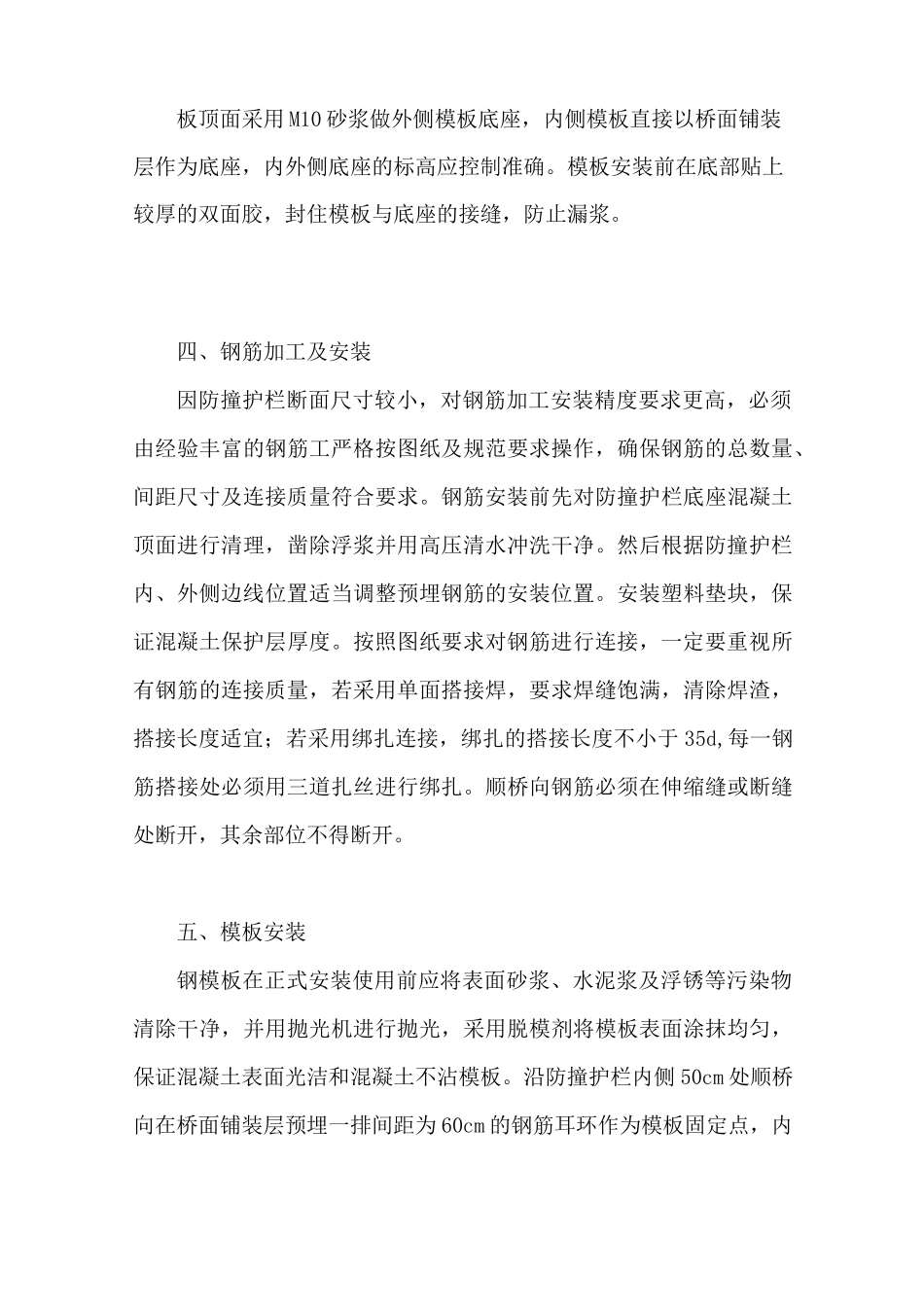

桥梁混凝土防撞护栏施工工法(模板支护-附示意图)_第3页
3/13
混凝土防撞护栏施工工法当前桥梁防撞护栏均采用现浇钢筋砼的方案,防撞护栏的外观质量主要分为线形外观质量和砼墙体外观质量,其中线形外观又分为平面线形和纵面线形外观。线形外观质量的决定因素主要为测量精度和模板支护精度,而砼墙体外观质量主要取决于砼配合比、搅拌、浇注、振捣等施工工艺环节的动态质量。为了解决混凝土防撞护栏施工中的质量通病,提高混凝土防撞护栏的内在质量和外观质量,需从测量放样、钢筋加工及安装、模板制作安装、砼拌和及浇筑、养生等各个施工环节进行严格的质量控制。各环节施工技术操作要点如下:一、模板制作模板是保证防撞护栏各部尺寸和外观质量的基础,从模板制作开始就要高标准、严要求。防撞护栏施工采用定制的专用钢模板,钢模板具有刚度大、平整度好、不易变形等优点,在使用过程中不易产生变形,能够保证混凝土表面平整光洁,线条顺直。其次钢模板周转次数多,长期效益好。模面钢板采用 5mm 厚的新钢板一次冲压成型,具有良好的整体性。每一块防撞护栏钢模板顺桥向长 1.25m,模板外侧的加劲肋间距为 30cm 左右,主要是保证模板在使用过程和吊装过程中不易变形。钢模板制作完成后,在正式使用前要进行试拼装,主要是检验模板安装的整体效果、模板接缝处是否平顺,以及有无缝隙和错台现象,检验合格后方可使用,否则要进行相关校正。二、测量放样为了更好地保证混凝土防撞护栏的外表线形顺直,必须重视平面位置测量放样的精确度和准确性。采用全站仪对防撞护栏的内边线平面位置进行准确放样,对平曲线沿纵向每 3m 放一点,直线段沿纵向每5m 放一点,外边线根据内边线用护栏设计宽度量测确定相应点位。用墨线将放样点纵向弹线连接起来作为模板的内外安装边线,能更好地控制护栏模板的安装线型。假如纵向线形不顺直,目测存在明显的拐点或折线,必须予以复测,查找原因并进行微调。三、模板底座施工为了施工方便,现行设计将防撞护栏外侧边线向桥内 回收9.7cm,如果外侧模板直接搁置在梁板顶面上,内侧模板搁置在混凝土底座(与桥面铺装层一起浇筑且同高)上,内外侧模板顶部将产生高程差,所以必须在 9.7cm 宽的范围内铺设安装外侧模板的支撑底座(简称模板底座)引用已经布设的水准控制点,测量防撞护栏底部内外侧的标高,与设计标高作对比,根据高程差和桥梁纵坡计算一个合理的高差值,用于确定模板底座的顶面高程。在防撞护栏外侧延伸出的 9.7cm 梁板顶面采用 M10 砂浆做外侧模板底座,...
