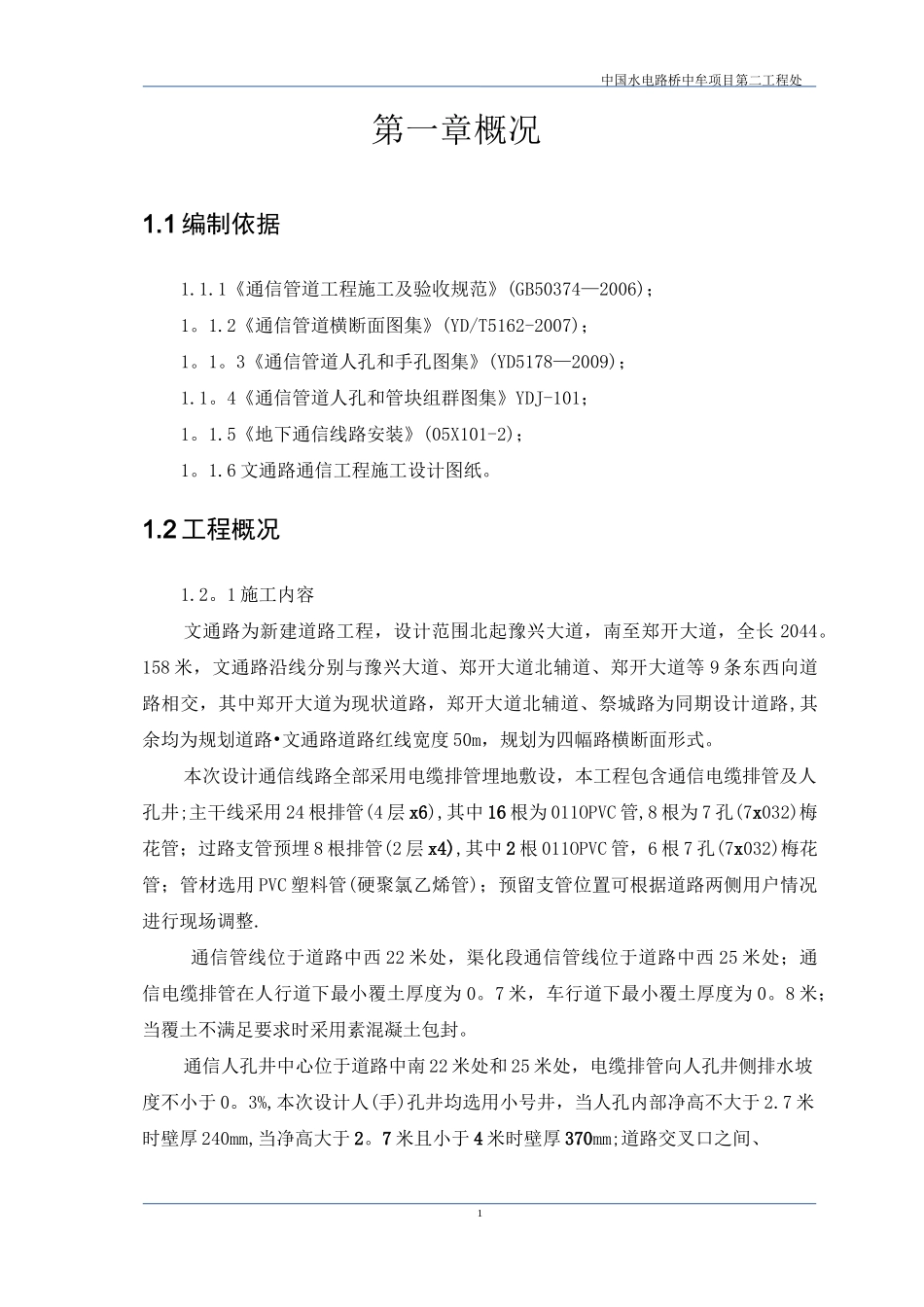

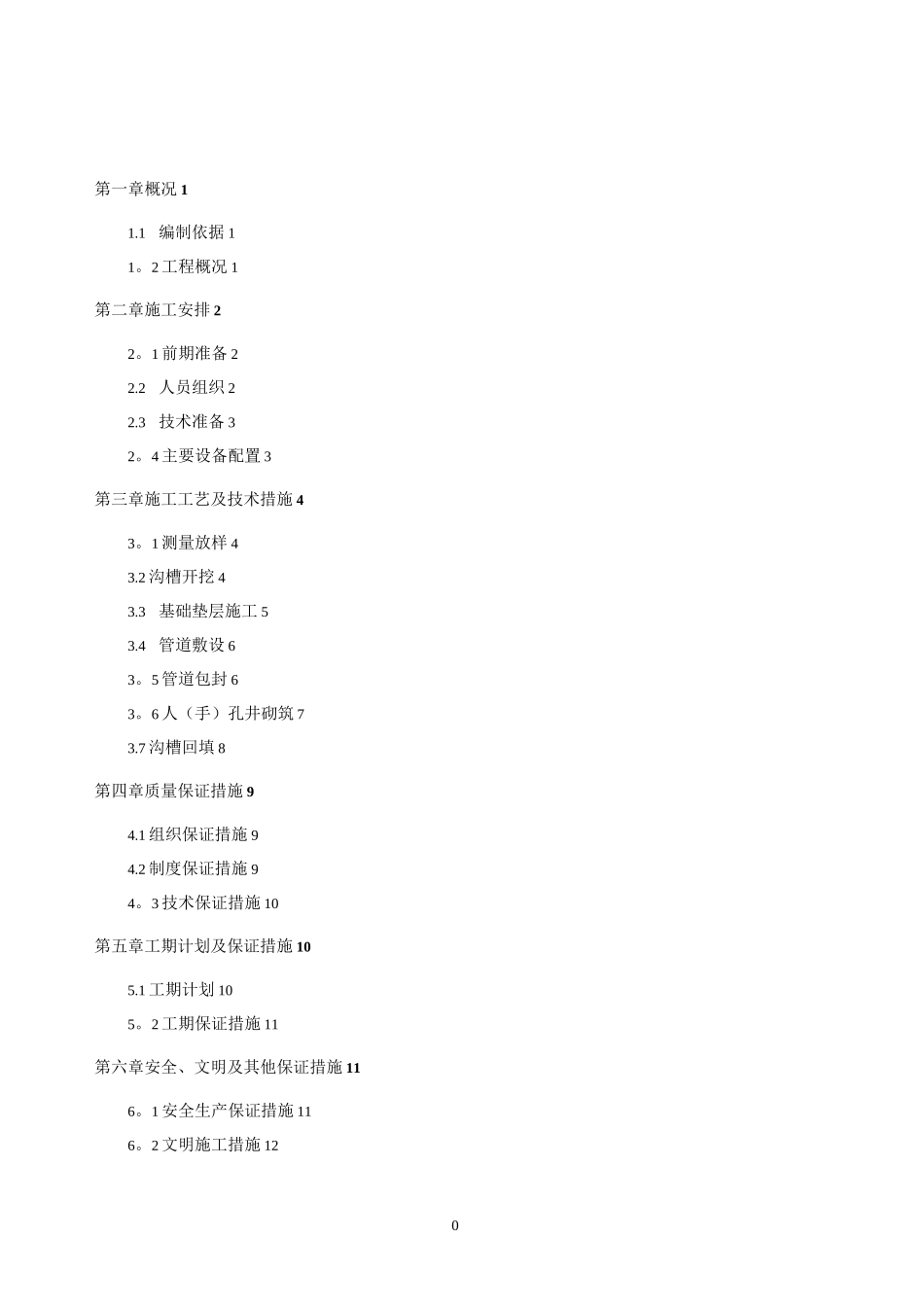

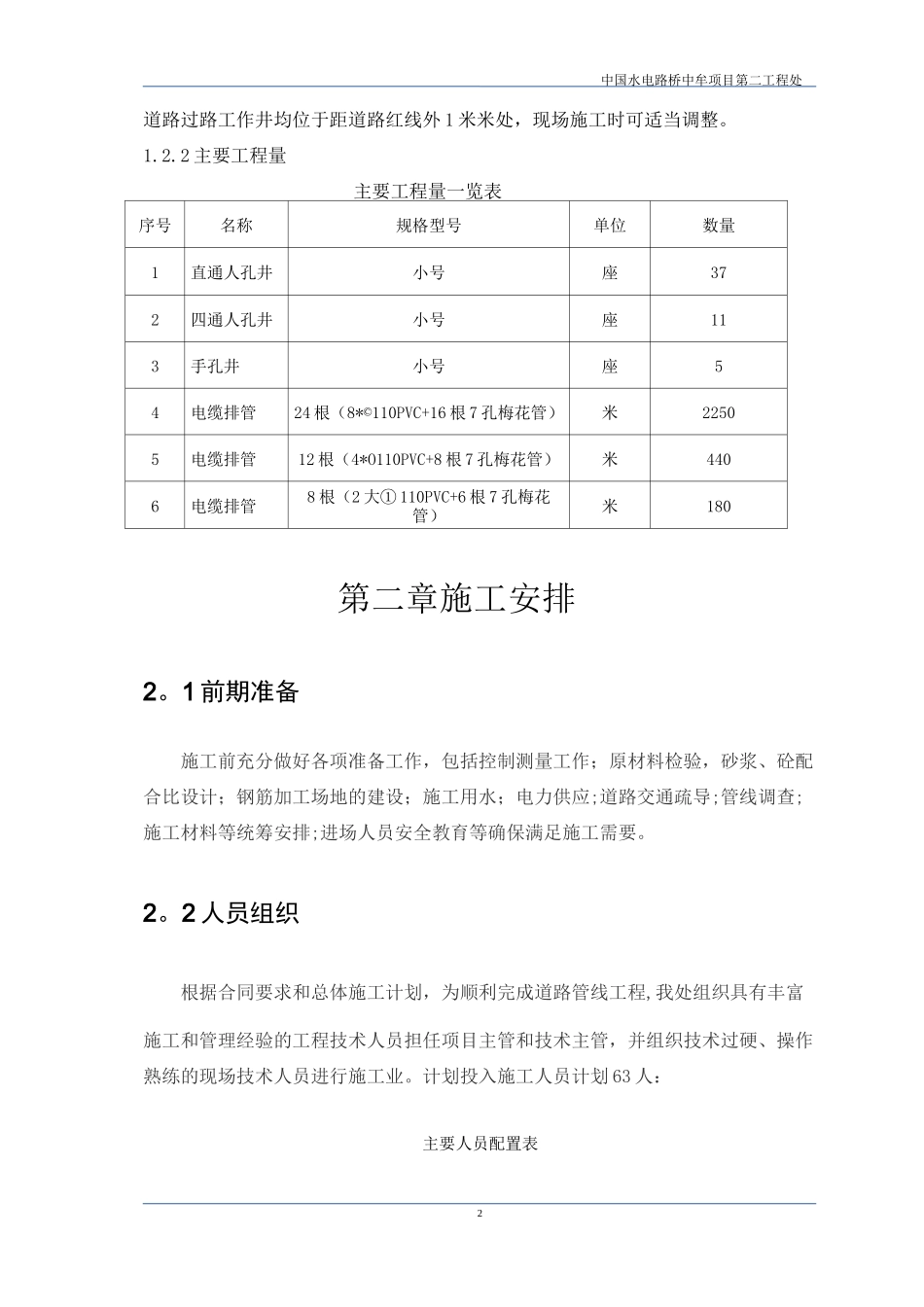

0第一章概况 11.1 编制依据 11。2 工程概况 1第二章施工安排 22。1 前期准备 22.2 人员组织 22.3 技术准备 32。4 主要设备配置 3第三章施工工艺及技术措施 43。1 测量放样 43.2 沟槽开挖 43.3 基础垫层施工 53.4 管道敷设 63。5 管道包封 63。6 人（手）孔井砌筑 73.7 沟槽回填 8第四章质量保证措施 94.1 组织保证措施 94.2 制度保证措施 94。3 技术保证措施 10第五章工期计划及保证措施 105.1 工期计划 105。2 工期保证措施 11第六章安全、文明及其他保证措施 116。1 安全生产保证措施 116。2 文明施工措施 12中国水电路桥中牟项目第二工程处1第一章概况1.1 编制依据1.1.1《通信管道工程施工及验收规范》(GB50374—2006)；1。1.2《通信管道横断面图集》(YD/T5162-2007)；1。1。3《通信管道人孔和手孔图集》(YD5178—2009)；1.1。4《通信管道人孔和管块组群图集》YDJ-101；1。1.5《地下通信线路安装》(05X101-2)；1。1.6 文通路通信工程施工设计图纸。1.2 工程概况1.2。1 施工内容文通路为新建道路工程，设计范围北起豫兴大道，南至郑开大道，全长 2044。158 米，文通路沿线分别与豫兴大道、郑开大道北辅道、郑开大道等 9 条东西向道路相交，其中郑开大道为现状道路，郑开大道北辅道、祭城路为同期设计道路,其余均为规划道路•文通路道路红线宽度 50m，规划为四幅路横断面形式。本次设计通信线路全部采用电缆排管埋地敷设，本工程包含通信电缆排管及人孔井;主干线采用 24 根排管(4 层 x6),其中 16 根为 011OPVC 管,8 根为 7 孔(7x032)梅花管；过路支管预埋 8 根排管(2 层 x4),其中 2 根 011OPVC 管，6 根 7 孔(7x032)梅花管；管材选用 PVC 塑料管(硬聚氯乙烯管)；预留支管位置可根据道路两侧用户情况进行现场调整.通信管线位于道路中西 22 米处，渠化段通信管线位于道路中西 25 米处；通信电缆排管在人行道下最小覆土厚度为 0。7 米，车行道下最小覆土厚度为 0。8 米；当覆土不满足要求时采用素混凝土包封。通信人孔井中心位于道路中南 22 米处和 25 米处，电缆排管向人孔井侧排水坡度不小于 0。3%,本次设计人(手)孔井均选用小号井，当人孔内部净高不大于 2.7 米时壁厚 240mm,当净高大于 2。7 米且小于 4 米时壁厚 370mm;道路交叉口之间、中国水电路桥中牟项目第二工程处2道路过路工作井均位于距道路红线外 1 米米处，现场施工时可适当调...
