无损检测施工组织设计方案

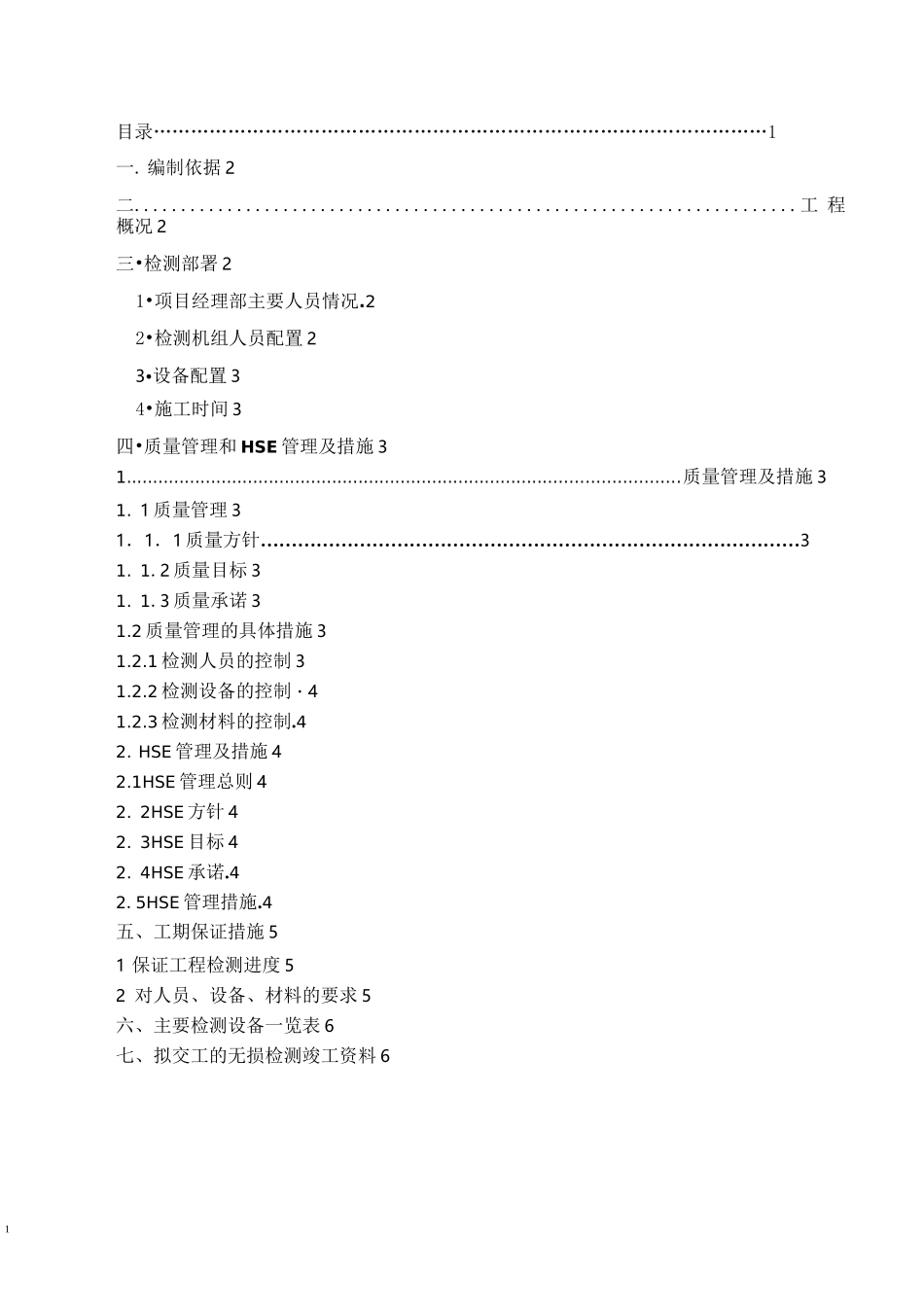

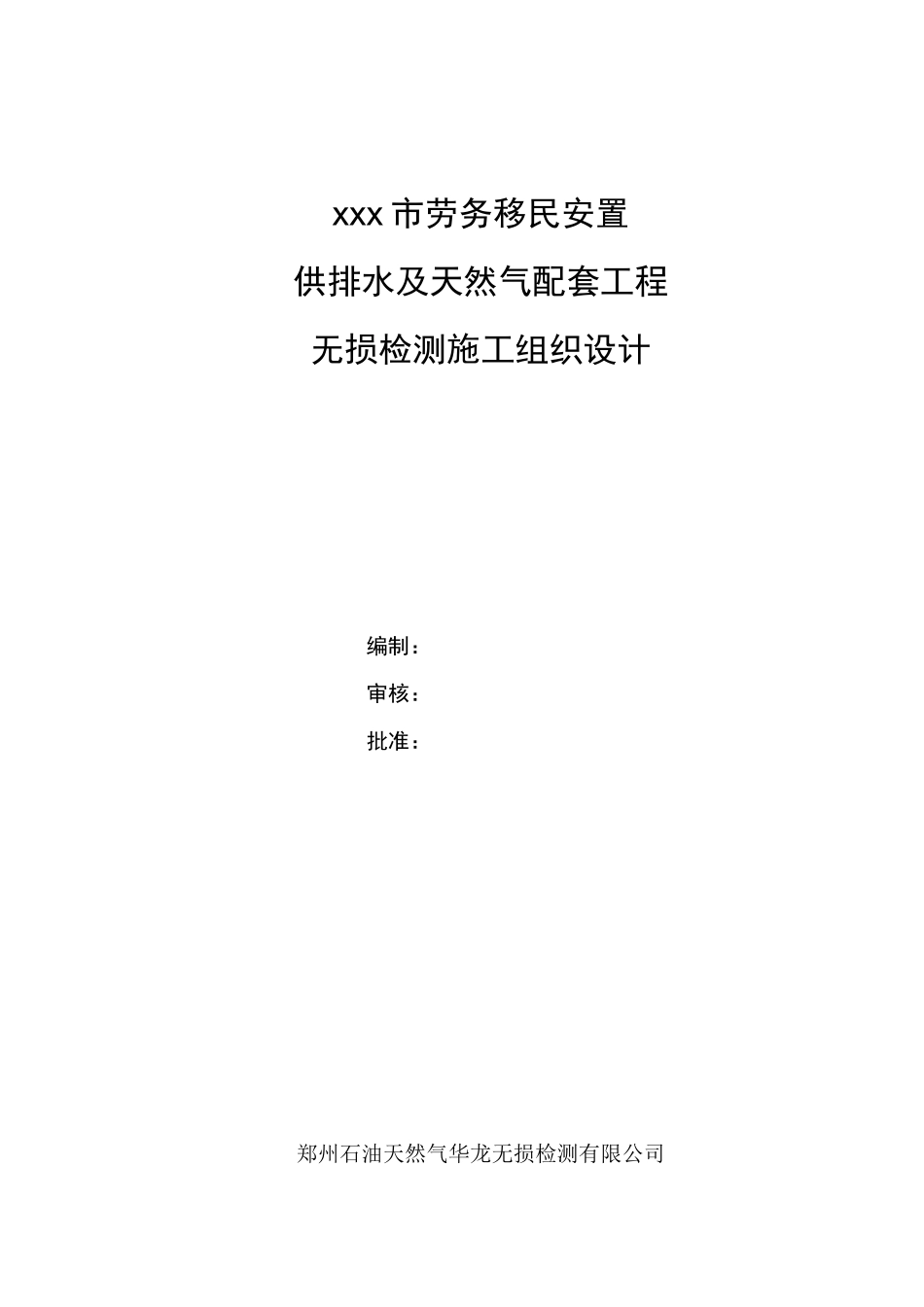

xxx 市劳务移民安置供排水及天然气配套工程无损检测施工组织设计编制：审核：批准：郑州石油天然气华龙无损检测有限公司1目录………………………………………………………………………………………1一. 编制依据 2二.......................................................................工 程概况 2三•检测部署 21•项目经理部主要人员情况.22•检测机组人员配置 23•设备配置 34•施工时间 3四•质量管理和 HSE 管理及措施 31.........................................................................................................质量管理及措施 31. 1 质量管理 31．1．1 质量方针……………………………………………………………………………31. 1.2 质量目标 31. 1.3 质量承诺 31.2 质量管理的具体措施 31.2.1 检测人员的控制 31.2.2 检测设备的控制・41.2.3 检测材料的控制.42. HSE 管理及措施 42.1HSE 管理总则 42. 2HSE 方针 42. 3HSE 目标 42. 4HSE 承诺.42.5HSE 管理措施.4五、工期保证措施 51 保证工程检测进度 52 对人员、设备、材料的要求 5六、主要检测设备一览表 6七、拟交工的无损检测竣工资料 62xxx 市劳务移民安置供排水及天然气配套工程施工组织设计方案根据 xxx 市劳务移民安置供排水及天然气配套工程的具体特点，为确保管道环焊缝的检测质量，特制定本方案。一、编制依据1.《工业金属管道工程施工及验收规范》GB50235-972．《金属熔化焊焊接接头射线照相》GB/T3323—20053. 《压力容器无损检测》JB4730-20054. 《放射卫生防护基本标准》GB4792—84二、工程概况本工程地点位于 XXXX。所有中压焊口进行 100%射线检测，合格级别为 II 级。不能进射线检测的焊口，可采用渗透检测。焊口总数以实际检测口数为准。三、检测部署1、项目经理部主要人员情况姓名文化程度职务、职称持证情况RT 级别UT 级别PT 级别XXX大专项目经理II 级II级II级XXX大本质量、技术，咼级工程师III 级II级2、检测机组人员配置：根据工程量及工期的要求设定检测机组，并设暗室一个。无损检测人员暂行分配如下（可根据现场施工实际情况再临时调整，保证施工正常进行）。姓名职务持证情况XXX检测组长RTIII 级XXX探伤人员RTII 级PTII 级XXX探伤人员XXXHSE 管理人员兼司机3、设备配置3主要设备（台）定向 X 射线机发电机检测车3214、施工时间焊接完毕后，经外观检查合格，监...
