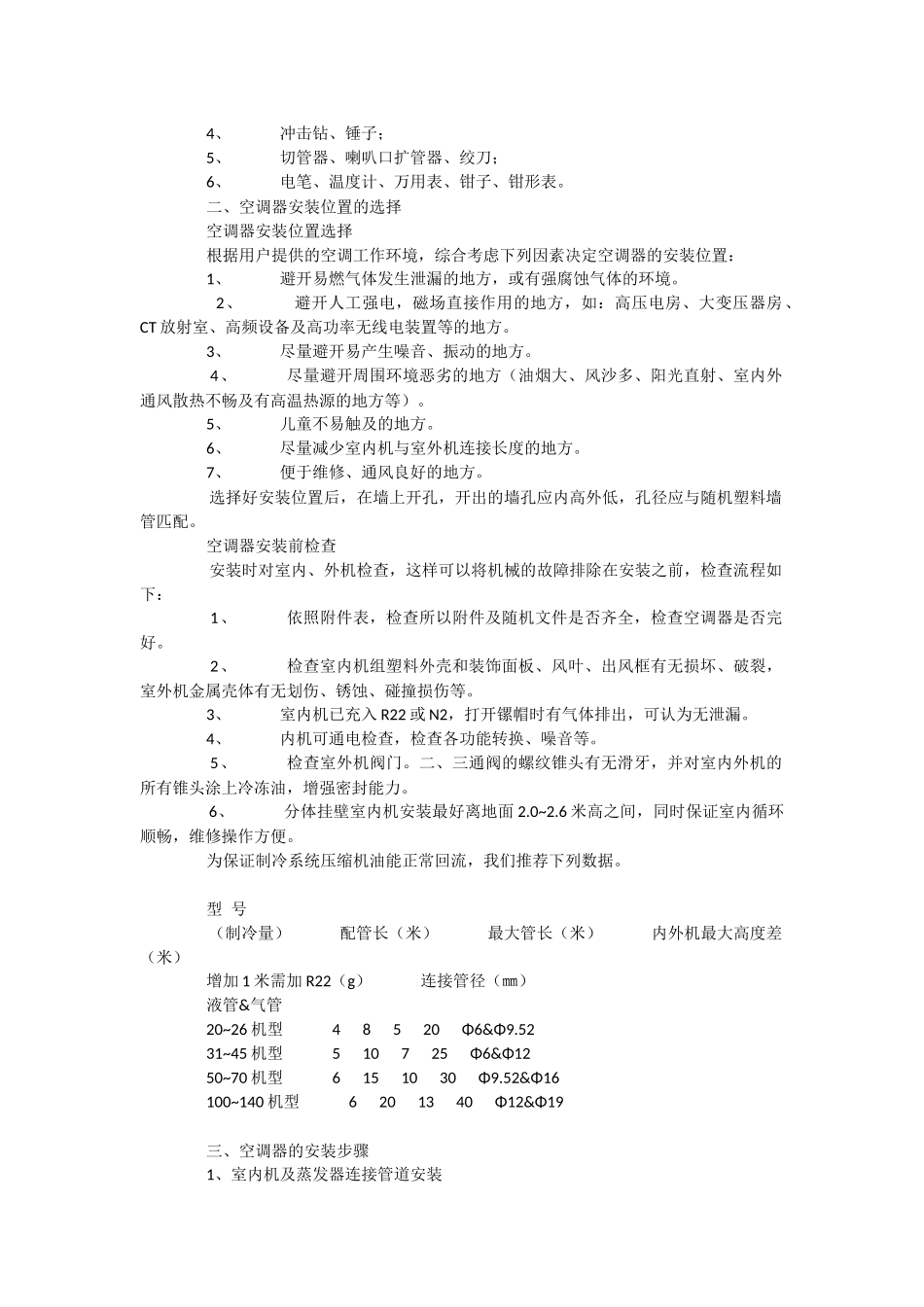

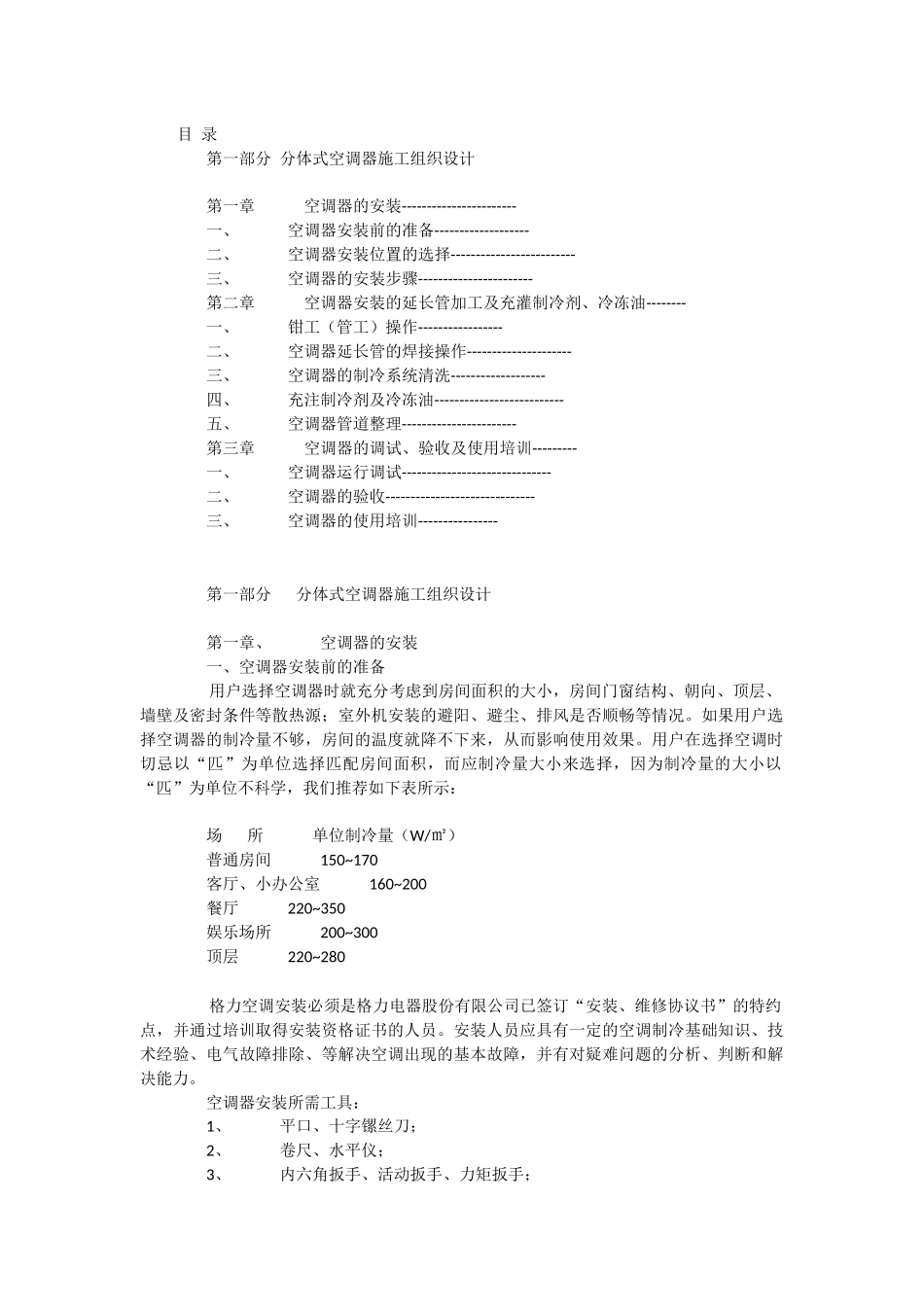

目录第一部分分体式空调器施工组织设计第一章空调器的安装-----------------------一、空调器安装前的准备-------------------二、空调器安装位置的选择-------------------------三、空调器的安装步骤-----------------------第二章空调器安装的延长管加工及充灌制冷剂、冷冻油--------一、钳工（管工）操作-----------------二、空调器延长管的焊接操作---------------------三、空调器的制冷系统清洗-------------------四、充注制冷剂及冷冻油--------------------------五、空调器管道整理-----------------------第三章空调器的调试、验收及使用培训---------一、空调器运行调试------------------------------二、空调器的验收------------------------------三、空调器的使用培训----------------第一部分分体式空调器施工组织设计第一章、空调器的安装一、空调器安装前的准备用户选择空调器时就充分考虑到房间面积的大小，房间门窗结构、朝向、顶层、墙壁及密封条件等散热源；室外机安装的避阳、避尘、排风是否顺畅等情况。如果用户选择空调器的制冷量不够，房间的温度就降不下来，从而影响使用效果。用户在选择空调时切忌以“匹”为单位选择匹配房间面积，而应制冷量大小来选择，因为制冷量的大小以“匹”为单位不科学，我们推荐如下表所示：场所单位制冷量（W/㎡）普通房间150~170客厅、小办公室160~200餐厅220~350娱乐场所200~300顶层220~280格力空调安装必须是格力电器股份有限公司已签订“安装、维修协议书”的特约点，并通过培训取得安装资格证书的人员。安装人员应具有一定的空调制冷基础知识、技术经验、电气故障排除、等解决空调出现的基本故障，并有对疑难问题的分析、判断和解决能力。空调器安装所需工具：1、平口、十字镙丝刀；2、卷尺、水平仪；3、内六角扳手、活动扳手、力矩扳手；4、冲击钻、锤子；5、切管器、喇叭口扩管器、绞刀；6、电笔、温度计、万用表、钳子、钳形表。二、空调器安装位置的选择空调器安装位置选择根据用户提供的空调工作环境，综合考虑下列因素决定空调器的安装位置：1、避开易燃气体发生泄漏的地方，或有强腐蚀气体的环境。2、避开人工强电，磁场直接作用的地方，如：高压电房、大变压器房、CT放射室、高频设备及高功率无线电装置等的地方。3、尽量避开易产生噪音、振动的地方。4、尽量避开周围环境恶劣的地方（油烟大、风沙多、阳光直射、室内外通风散热不畅及有高温热源的地方等）。5、儿童不易触及的地方。6、尽量减少室内机与室外机连接长度的地方。7、便于维修、通风良好的地方。选择好安装位置后，在墙上开孔，开出的墙孔应内高外低，孔径应与随机塑料墙管匹配。空调器安装前检查安装时对室内、外机检查，这样可以将机械的故障排除在安装之前，检查流程如下：1、依照附件表，检查所以附件及随机文件是否齐全，检查空调器是否完好。2、检查室内机组塑料外壳和装饰面板、风叶、出风框有无损坏、破裂，室外机金属壳体有无划伤、锈蚀、碰撞损伤等。3、室内机已充入R22或N2，打开镙帽时有气体排出，可认为无泄漏。4、内机可通电检查，检查各功能转换、噪音等。5、检查室外机阀门。二、三通阀的螺纹锥头有无滑牙，并对室内外机的所有锥头涂上冷冻油，增强密封能力。6、分体挂壁室内机安装最好离地面2.0~2.6米高之间，同时保证室内循环顺畅，维修操作方便。为保证制冷系统压缩机油能正常回流，我们推荐下列数据。型号（制冷量）配管长（米）最大管长（米）内外机最大高度差（米）增加1米需加R22（g）连接管径（㎜）液管&气管20~26机型48520Φ6&Φ9.5231~45机型510725Φ6&Φ1250~70机型6151030Φ9.52&Φ16100~140机型6201340Φ12&Φ19三、空调器的安装步骤1、室内机及蒸发器连接管道安装（1）卸下内机挂板，首先正确安装墙上挂板。用水平仪或卷尺测量其距天花板的距离，保证挂板的安装处于平直状态，注意如果安装倾斜，空调器工作时会有水滴掉落房内，挂板安装后的支承力不少于60千克。（2）蒸发器连接管道及排水管的安装。室内机管道引出墙外的出口，应内高外低向外倾斜。由于安装位置不同，管道的走向有四种选择：选择时选与室外机...
