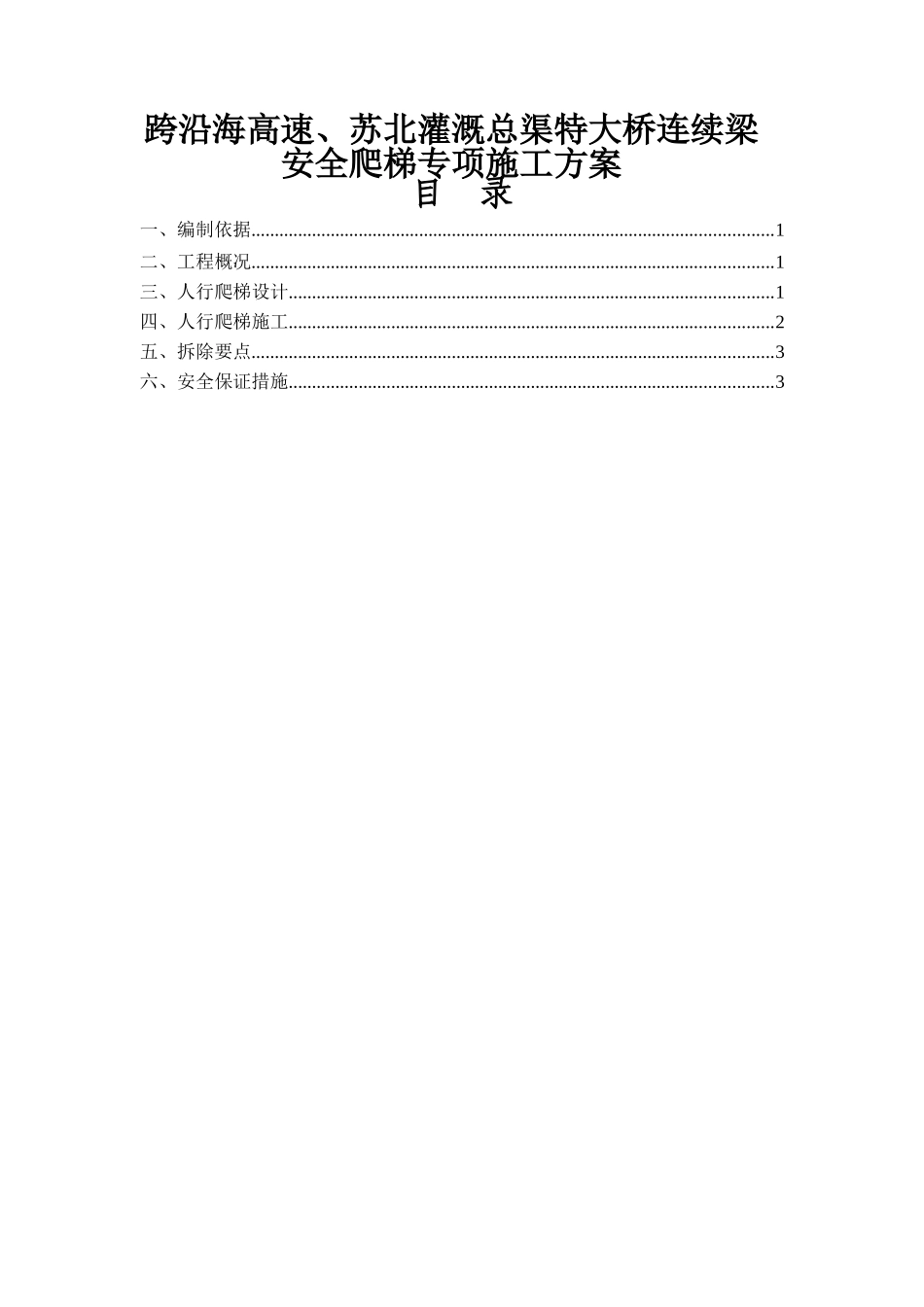

高速灌溉总渠特大桥连续梁安全爬梯专项施工方案_第1页
1/5

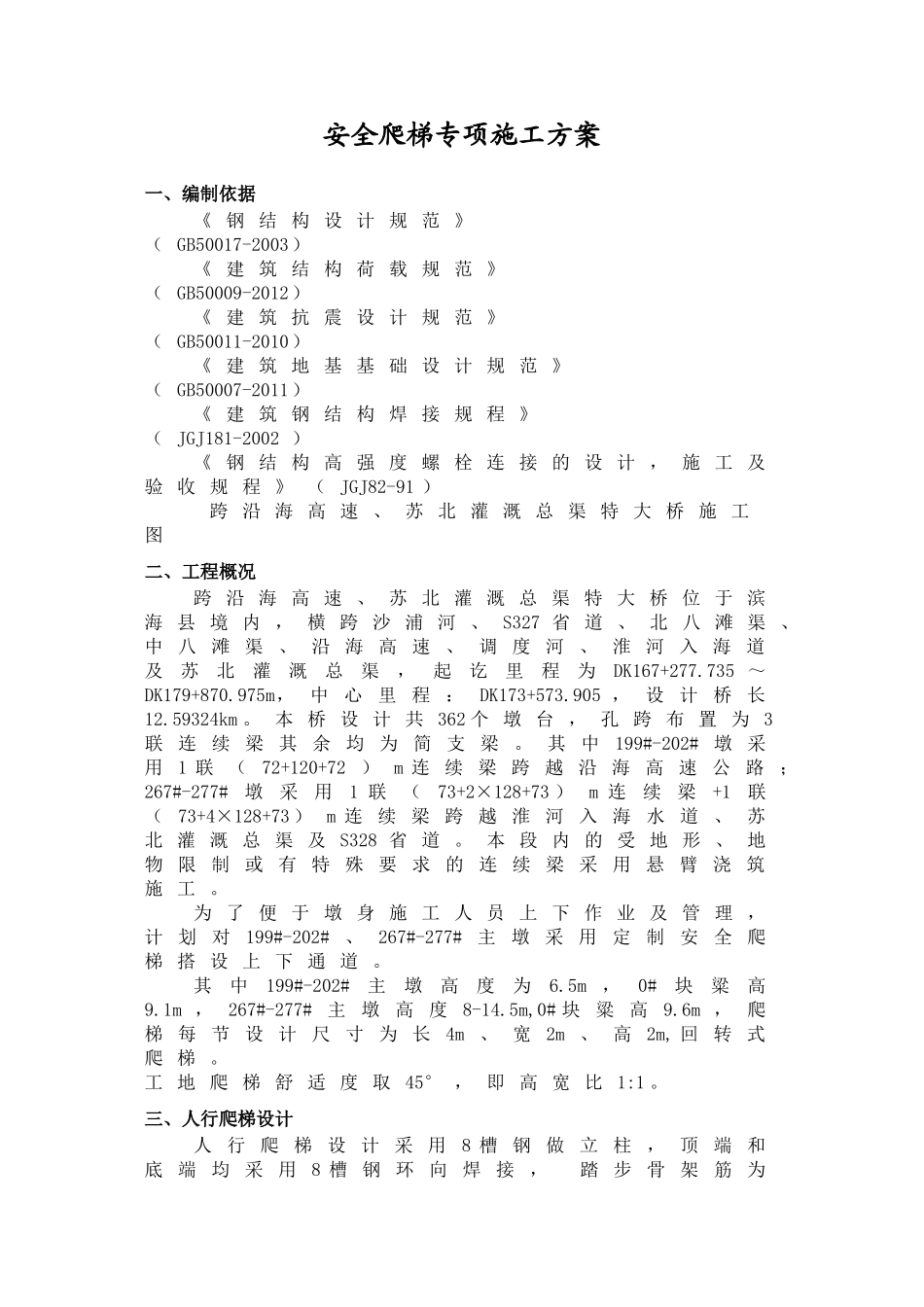

高速灌溉总渠特大桥连续梁安全爬梯专项施工方案_第2页
2/5

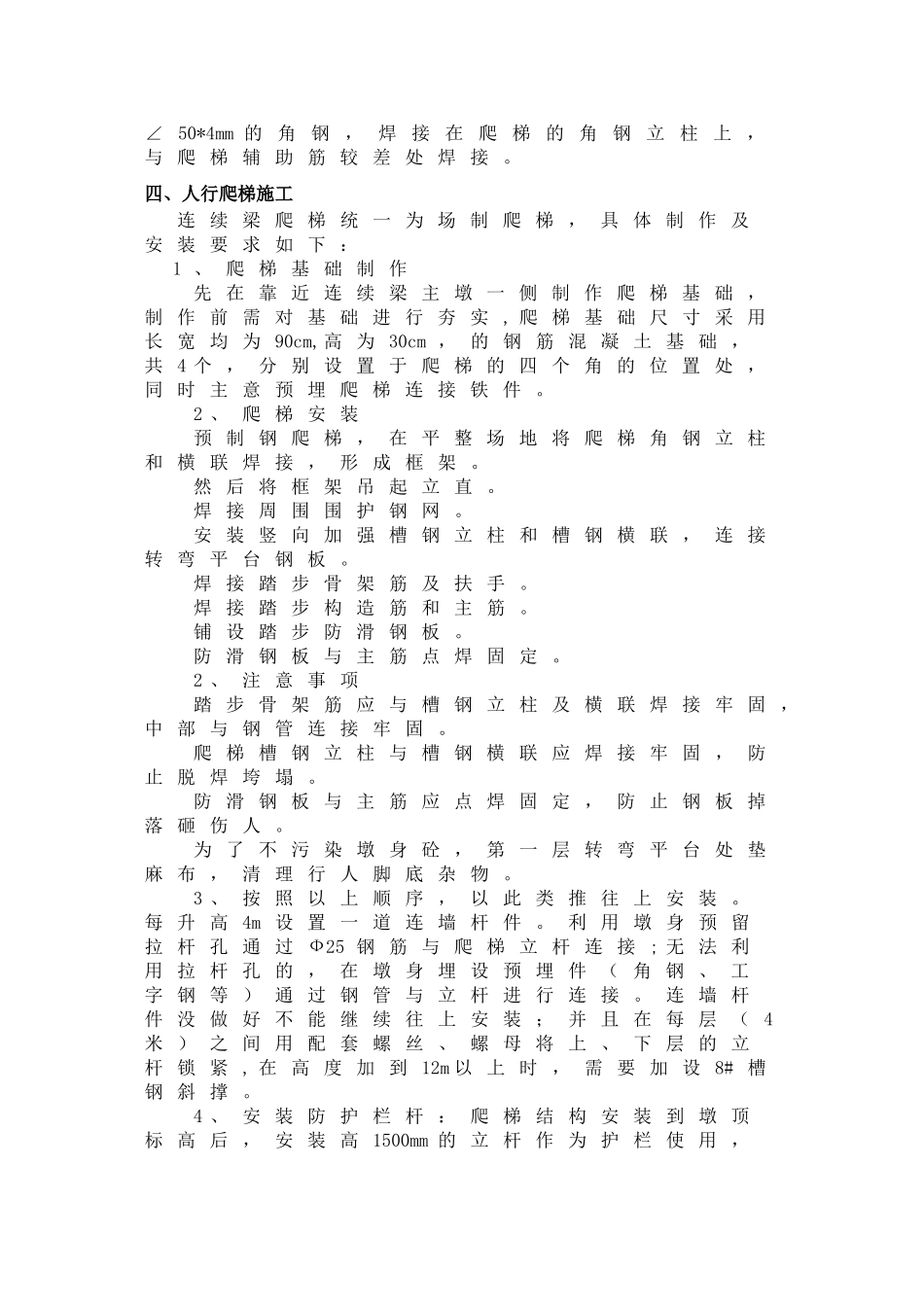

高速灌溉总渠特大桥连续梁安全爬梯专项施工方案_第3页
3/5
跨沿海高速、苏北灌溉总渠特大桥连续梁安全爬梯专项施工方案目录一、编制依据................................................................................................................1二、工程概况................................................................................................................1三、人行爬梯设计........................................................................................................1四、人行爬梯施工........................................................................................................2五、拆除要点................................................................................................................3六、安全保证措施........................................................................................................3安全爬梯专项施工方案一、编制依据《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2012)《建筑抗震设计规范》(GB50011-2010)《建筑地基基础设计规范》(GB50007-2011)《建筑钢结构焊接规程》(JGJ181-2002)《钢结构高强度螺栓连接的设计,施工及验收规程》(JGJ82-91)跨沿海高速、苏北灌溉总渠特大桥施工图二、工程概况跨沿海高速、苏北灌溉总渠特大桥位于滨海县境内,横跨沙浦河、S327省道、北八滩渠、中八滩渠、沿海高速、调度河、淮河入海道及苏北灌溉总渠,起讫里程为DK167+277.735~DK179+870.975m,中心里程:DK173+573.905,设计桥长12.59324km。本桥设计共362个墩台,孔跨布置为3联连续梁其余均为简支梁。其中199#-202#墩采用1联(72+120+72)m连续梁跨越沿海高速公路;267#-277#墩采用1联(73+2×128+73)m连续梁+1联(73+4×128+73)m连续梁跨越淮河入海水道、苏北灌溉总渠及S328省道。本段内的受地形、地物限制或有特殊要求的连续梁采用悬臂浇筑施工。为了便于墩身施工人员上下作业及管理,计划对199#-202#、267#-277#主墩采用定制安全爬梯搭设上下通道。其中199#-202#主墩高度为6.5m,0#块粱高9.1m,267#-277#主墩高度8-14.5m,0#块粱高9.6m,爬梯每节设计尺寸为长4m、宽2m、高2m,回转式爬梯。工地爬梯舒适度取45°,即高宽比1:1。三、人行爬梯设计人行爬梯设计采用8槽钢做立柱,顶端和底端均采用8槽钢环向焊接,踏步骨架筋为∠50*4mm的角钢,焊接在爬梯的角钢立柱上,与爬梯辅助筋较差处焊接。四、人行爬梯施工连续梁爬梯统一为场制爬梯,具体制作及安装要求如下:1、爬梯基础制作先在靠近连续梁主墩一侧制作爬梯基础,制作前需对基础进行夯实,爬梯基础尺寸采用长宽均为90cm,高为30cm,的钢筋混凝土基础,共4个,分别设置于爬梯的四个角的位置处,同时主意预埋爬梯连接铁件。2、爬梯安装预制钢爬梯,在平整场地将爬梯角钢立柱和横联焊接,形成框架。然后将框架吊起立直。焊接周围围护钢网。安装竖向加强槽钢立柱和槽钢横联,连接转弯平台钢板。焊接踏步骨架筋及扶手。焊接踏步构造筋和主筋。铺设踏步防滑钢板。防滑钢板与主筋点焊固定。2、注意事项踏步骨架筋应与槽钢立柱及横联焊接牢固,中部与钢管连接牢固。爬梯槽钢立柱与槽钢横联应焊接牢固,防止脱焊垮塌。防滑钢板与主筋应点焊固定,防止钢板掉落砸伤人。为了不污染墩身砼,第一层转弯平台处垫麻布,清理行人脚底杂物。3、按照以上顺序,以此类推往上安装。每升高4m设置一道连墙杆件。利用墩身预留拉杆孔通过Ф25钢筋与爬梯立杆连接;无法利用拉杆孔的,在墩身埋设预埋件(角钢、工字钢等)通过钢管与立杆进行连接。连墙杆件没做好不能继续往上安装;并且在每层(4米)之间用配套螺丝、螺母将上、下层的立杆锁紧,在高度加到12m以上时,需要加设8#槽钢斜撑。4、安装防护栏杆:爬梯结构安装到墩顶标高后,安装高1500mm的立杆作为护栏使用,并用横杆连接、锁紧;出口方向(通向墩柱的方向)不安装横杆,以便施工人员进出。5、爬梯顶面与梁顶(墩顶)进出口方向连接处必须满铺木板或竹胶板,以防安全事故的发生。五、拆除要点1、拆...
