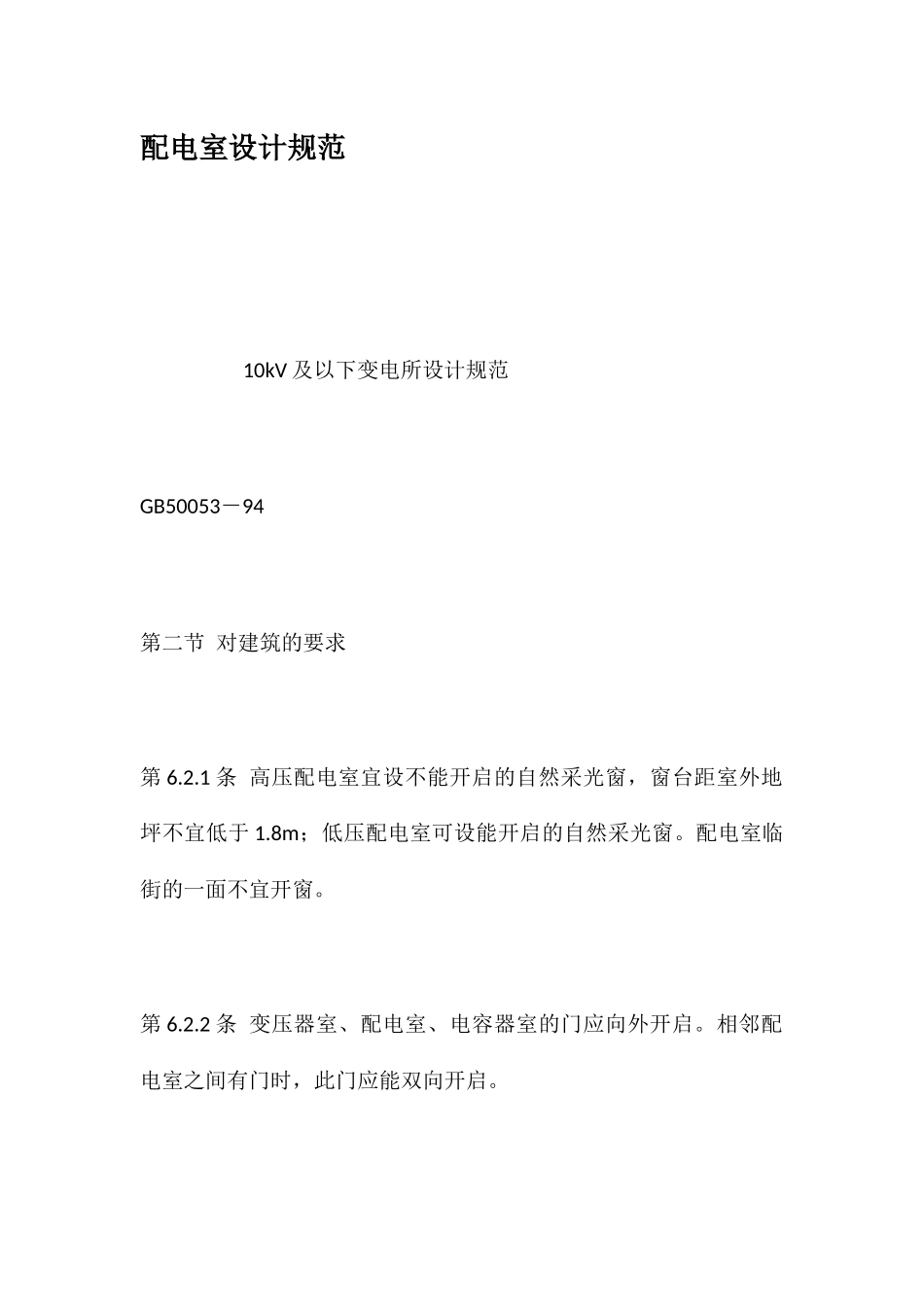

配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。第6.2.2条变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时，此门应能双向开启。第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。地（楼）面宜采用高标号水泥抹面压光。配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m时，宜增加一个出口。当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。4.10对有关专业的要求4.10.1可燃油油浸电力变压器室的耐火等级应为一级。非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。低压配电装置和低压电容器室的耐火等级不应低于三级。4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。（2）变压器室附近堆有易燃物品或通向汽车库。（3）变压器位于建筑物的二层或更高层。（4）变压器位于地下室或下面有地下室。（5）变压器室通向配电装置室的门。（6）变压器室之间的门。4.10.3变压器室的通风窗，应采用非燃烧材料。4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。4.10.5有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。（2）变压器室下面有地下室。（3）变压器室位于民用主体建筑物内。4.10.6配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。4.10.7当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。4.10.8高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。临街的一面不宜开窗。4.10.9变压器室、配电装置室、电容器室的门应向外开，并装有弹簧锁。装有电气设备的相邻房间之间有门时，此门应能双向开启或向低压方向开启。4.10.10配变电所各房间经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。4.10.11当变压器室、电容器室采用机械通风且周围环境污秽时，宜加空气过滤器。4.10.12变压器室、配电装置室、电容器室等应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。4.10.13配电装置室、电容器室和各辅助房间的内墙表面均应抹灰刷白。配电装置室、变压器室、电容器室的顶棚及变压器室的内墙面应刷白。地（楼）面宜采用高标号水泥抹面压光或用水磨石地面。4.10.14长度大于8m的配电装置室应设两个出口，并宜布置在配电室的两端。若两个出口之间的距离超过60m时，尚应增加出口。楼上、楼下均为配电装置室时，位于楼上的配电装置室至少应设一个出口通向室外的平台或通道。4.10.15配变电所的电缆沟和电缆室，应采取防水、排水措施。当配变电所设置在地下室时，其进出地下室的电缆口必须采取有效的防水措施。4.10.16变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。4.10.17电容器室应有良好的自然通风，通风量应根据电容器温度类别按夏季排风温度不超过电容器所允许的最高环境空气温度计算。当自然通风不满足排热要求时，可采用自然进风和机械排风方式。电容器室内应有反映室内温度的指示装置。4.10.18...
