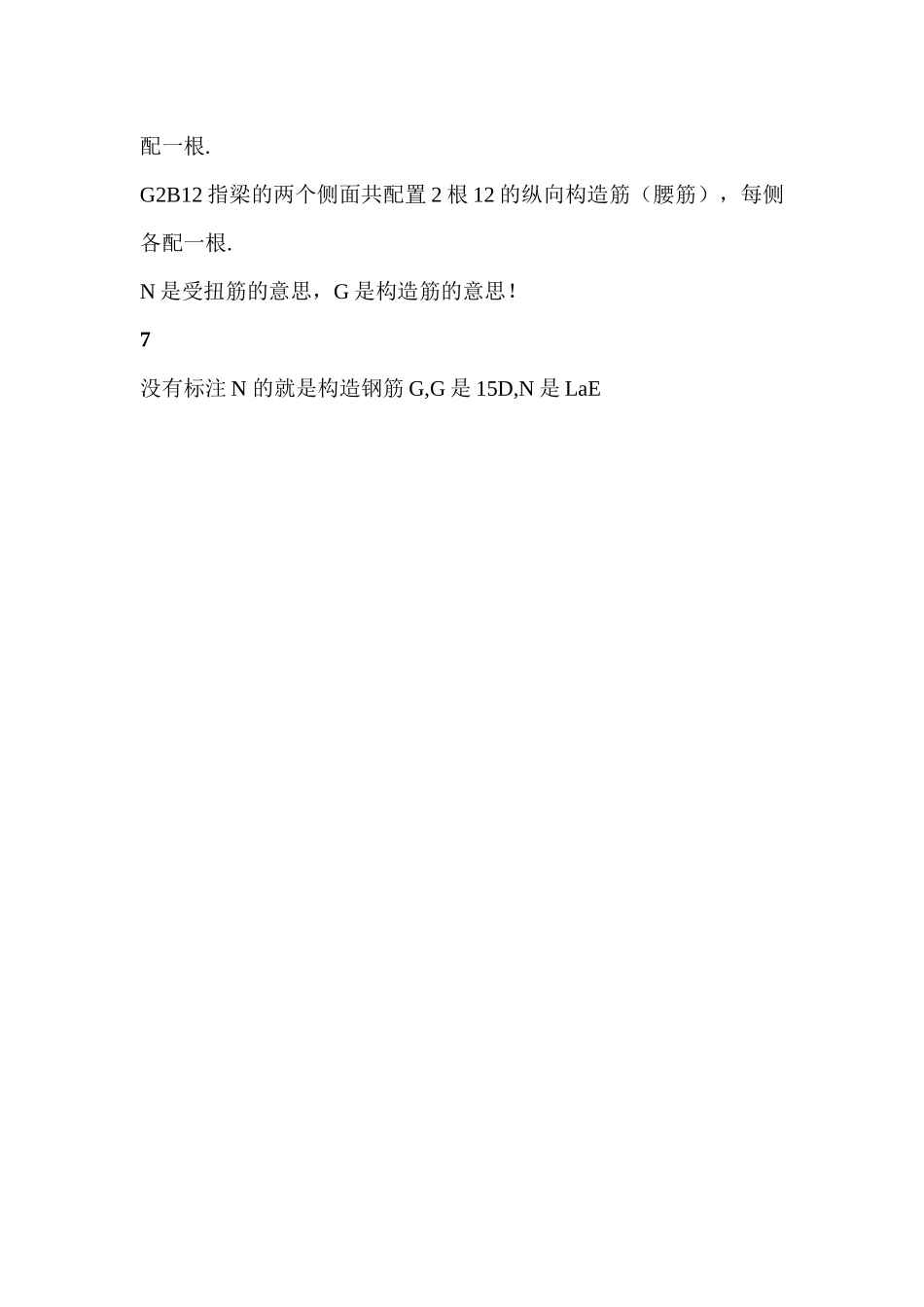

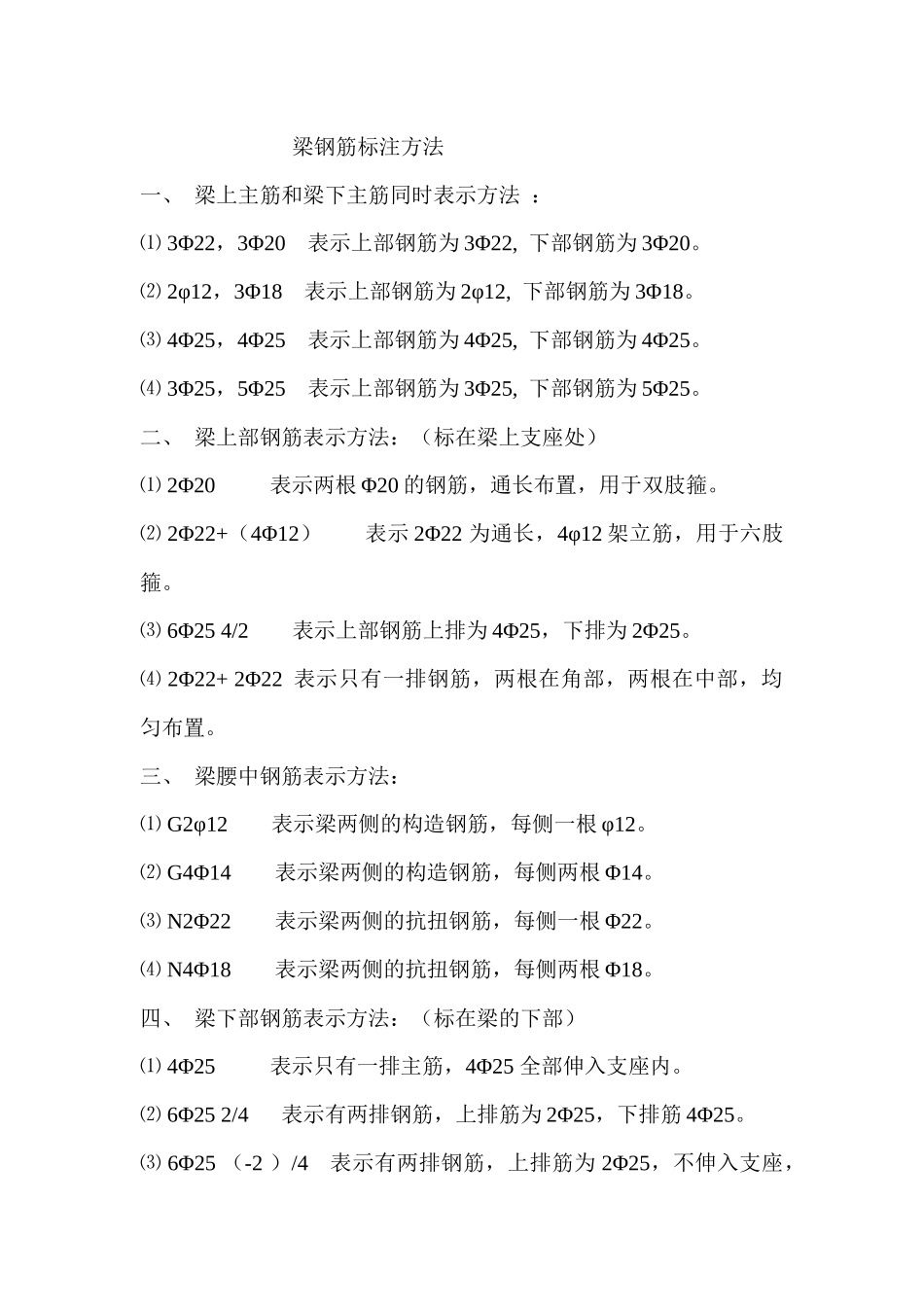

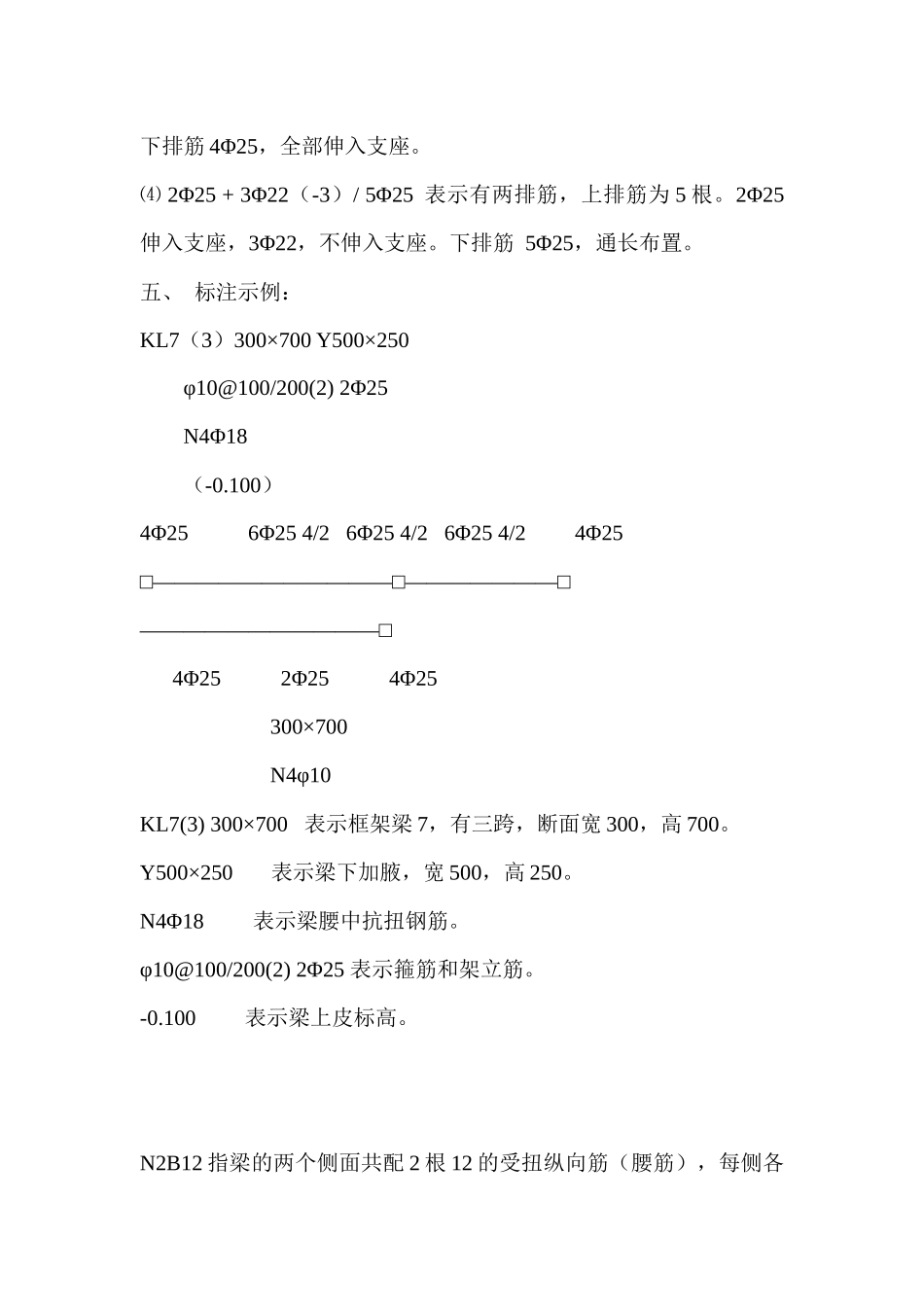

梁钢筋标注方法一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。五、标注示例：KL7（3）300×700Y500×250φ10@100/200(2)2Φ25N4Φ18（-0.100）4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3)300×700表示框架梁7，有三跨，断面宽300，高700。Y500×250表示梁下加腋，宽500，高250。N4Φ18表示梁腰中抗扭钢筋。φ10@100/200(2)2Φ25表示箍筋和架立筋。-0.100表示梁上皮标高。N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N的就是构造钢筋G,G是15D,N是LaE
