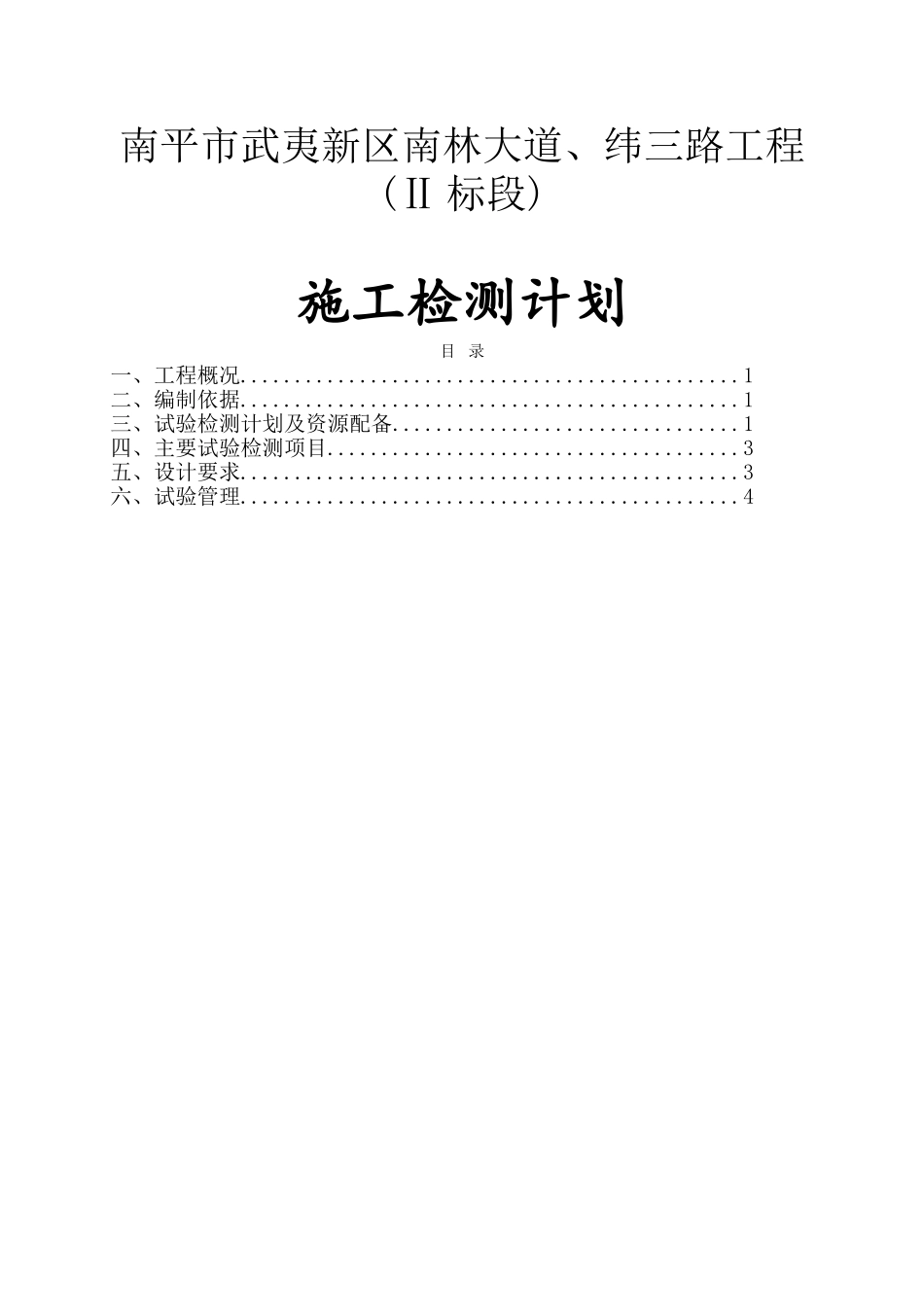

南平市武夷新区南林大道、纬三路工程(Ⅱ标段)施工检测计划目录一、工程概况..............................................1二、编制依据..............................................1三、试验检测计划及资源配备................................1四、主要试验检测项目......................................3五、设计要求..............................................3六、试验管理..............................................4一、工程概况：南平市武夷新区南林大道、纬三路工程（II标段）单位工程共包含南林大道和纬三路两个子单位工程。南林大道起始桩号（我部施工段）为K1+480，终点桩号（我部施工段）K1+680。道路中心线全长200米，道路等级为城市主干道，设计车速为40Km/h，道路标准红线宽为40m。共包含道路工程、污水工程、雨水工程、电力工程、电信工程、路灯照明工程、绿化工程、交通工程、综合管沟、给水工程、中水工程等11个分部工程。纬三路起始桩号（我部施工段）为K1+180，终点桩号（我部施工段）K2+000。道路中心线全长820米，道路等级为城市主干道，设计车速为40Km/h，道路标准红线宽为40m。共包含道路工程、污水工程、雨水工程、电力工程、电信工程、路灯照明工程、绿化工程、交通工程、综合管沟、给水工程、中水工程、边坡防护、U型槽、L型挡墙、下穿通道工程、临时便道、高速恢复、管理房等18个分部工程。本单位工程的主要结构物包括：框架涵1座（50米）；U型槽2座（100米）；L型挡墙4道（190米）；综合管沟（1171米，包含纬三路、南林大道、经九路及新增管廊）、北侧边坡锚杆框架梁120米、管理房（建筑高度7.8米，一层建构筑物占地面积357.06㎡，地下一层构筑物面积30.75㎡）。二、编制依据：1、施工合同，施工设计图纸、地勘资料和施工现场勘探资料等；2、本工程的施工组织设计；3、主要规范、规程、标准：1）《城市桥梁工程施工与质量验收规范》CJJ2-2008；2）《城市道路工程施工与质量验收规范》CJJ1-2008；3）《给水排水管道工程施工及验收规范》GB50268-2008；4）《普通混凝土力学性能试验方法标准》GB/T50081-2002；5）《公路路基路面现场测试规程》JTGE60-2008；6）《混凝土结构工程施工质量验收规程》GB50204-2002；7）《钢筋焊接及验收规程》JGJ18，8）《公路工程沥青及沥青混合料试验规程》JTJ052-2000；9）《公路桥涵施工技术规范》JTG/TF50-2011；10）《公路路基施工技术规范》JTGF10-2006；11）《公路土工试验规程》JTGE40-2007；12）其他相关试验标准。三、试验检测计划及资源配备1、试验检测计划本工程工地现场不设置试验室，所有关于本工程的试验检测项目均委托南平市建通工程检测有限公司完成试验检测，项目部配备2名试验员进行试块制作，材料取样送检，试验报告的收集、整理以及现场特殊试验的配合。2、资源配备因试验检测工作全部外委，项目部的试验管理工作重点在于现场试件的制作、取样送检以及部分现场试验，项目部拟配备以下设备/工具以使试验、取样工作顺利进行，并对需标定的仪器设备进行标定，具体试验设备/工具见表3.2-1拟配置的试验设备/工具表：表3.2-1拟配置的试验设备/工具表序号仪器名称型号规格单位数量用途1坍落度筒100*200*300mm套2坍落度测定2混凝土试模150*150*150mm组15砼试件制作3砂浆试模70.7*70.7*70.7mm组9砂浆试件制作4钢卷尺5m把2取样及测量5轻型触探仪10kg+10g套1承载力自检6铲锹、捣棍套2试件制作及坍落度试验四、主要试验检测项目1、路基路面工程：原材料、土工击实、压实度、弯沉、配合比、平整度、取芯、无侧限抗压等。2、结构工程（综合管沟、框架涵、管理房等）：混凝土试件抗压、抗渗、砂浆试件抗压、钢筋原材、连接件物理性能试验、结构物回弹强度、钢筋保护层厚度、植筋抗拔试验、地基承载力等。3）管道工程：地基承载力、回填材料击实、管材检测、闭水试验等。4）特殊材料见证取样检测：橡胶止水带、防水卷材、水泥基渗透结晶、电缆、精轧螺纹钢等。5）其他试验及相关工作：管道的严密性试验、路灯的防雷接地电阻测试、配合比验证、商品混凝土厂家原材料抽检等。五、设计要求1、路基土...
