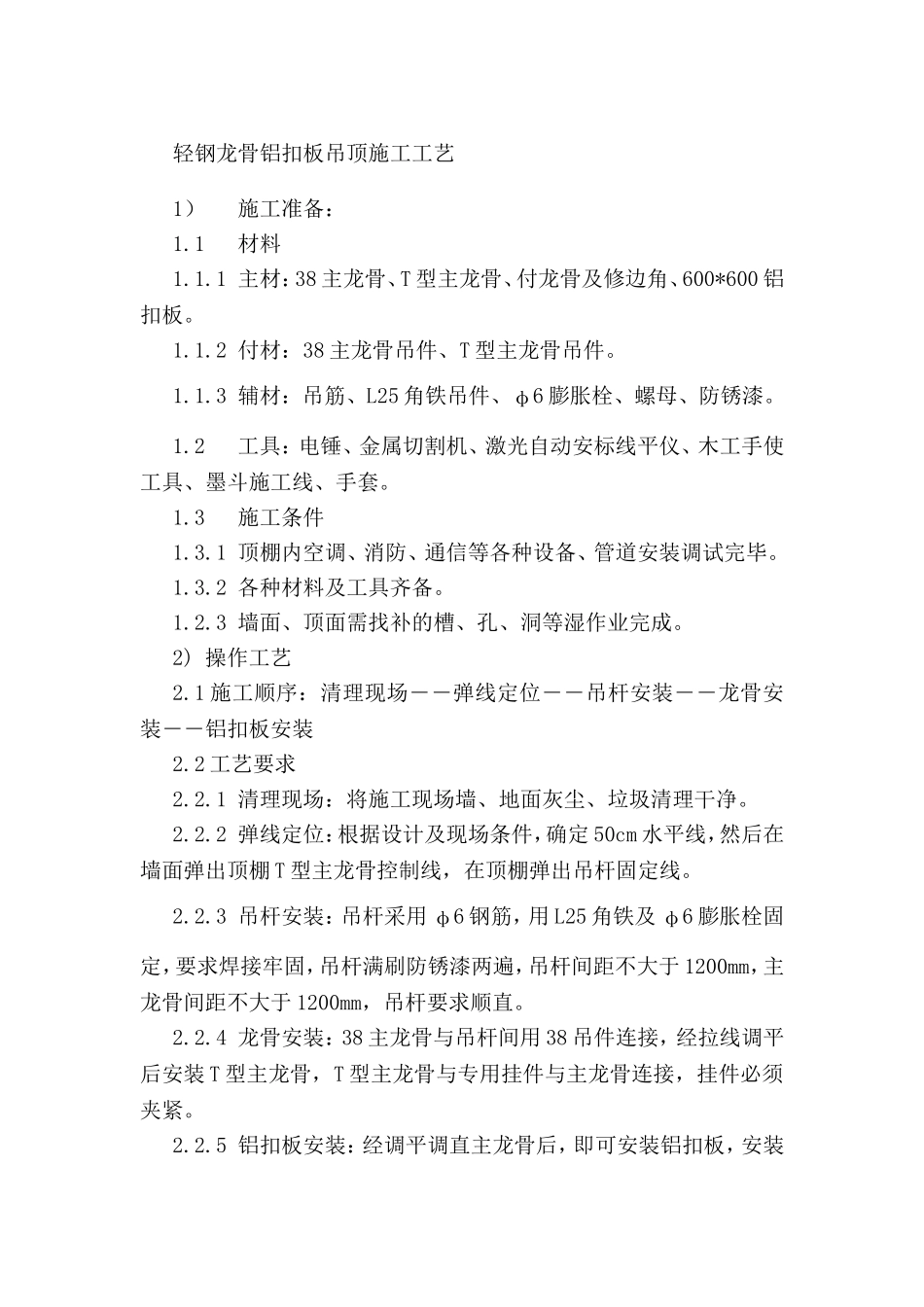

轻钢龙骨铝扣板吊顶施工工艺VIP免费

轻钢龙骨铝扣板吊顶施工工艺1）施工准备：1.1材料1.1.1主材：38主龙骨、T型主龙骨、付龙骨及修边角、600*600铝扣板。1.1.2付材：38主龙骨吊件、T型主龙骨吊件。1.1.3辅材：吊筋、L25角铁吊件、φ6膨胀栓、螺母、防锈漆。1.2工具：电锤、金属切割机、激光自动安标线平仪、木工手使工具、墨斗施工线、手套。1.3施工条件1.3.1顶棚内空调、消防、通信等各种设备、管道安装调试完毕。1.3.2各种材料及工具齐备。1.2.3墙面、顶面需找补的槽、孔、洞等湿作业完成。2)操作工艺2.1施工顺序：清理现场――弹线定位――吊杆安装――龙骨安装――铝扣板安装2.2工艺要求2.2.1清理现场：将施工现场墙、地面灰尘、垃圾清理干净。2.2.2弹线定位：根据设计及现场条件，确定50cm水平线，然后在墙面弹出顶棚T型主龙骨控制线，在顶棚弹出吊杆固定线。2.2.3吊杆安装：吊杆采用φ6钢筋，用L25角铁及φ6膨胀栓固定，要求焊接牢固，吊杆满刷防锈漆两遍，吊杆间距不大于1200mm，主龙骨间距不大于1200mm，吊杆要求顺直。2.2.4龙骨安装：38主龙骨与吊杆间用38吊件连接，经拉线调平后安装T型主龙骨，T型主龙骨与专用挂件与主龙骨连接，挂件必须夹紧。2.2.5铝扣板安装：经调平调直主龙骨后，即可安装铝扣板，安装时从一边开始拉线控制T型付龙骨的顺直，操作人员要戴上线手套，避免污染方板，边安装边调整方板平调度，方板要安放到位，边安装边用毛巾擦拭干净。3)质量要求及检查方法3.1保证项目：3.1.1轻钢龙骨架和铝扣板的品种、材质颜色、规格、平整度均能符合设计要求。(观察、尺量检查，检验产品合格证)3.1.2龙骨安装位置正确，平整、吊杆安装牢固，无松动。(观察、尺量检查)3.1.3罩面板表面平整，无损伤、缺棱掉角，无污染。(观察检查)3.2基本项目3.2.1龙骨角缝吻合，表面平整、无翘曲、接缝均匀一致，周围与墙面密合(观察检查)。3.2.2铝扣板安装平整、光滑、颜色一致。板面清洁无污染，仰看无漏、透、翘角和裂缝(观察检查)。3.2.3按板块分格调整设备和灯具的位置，设备及灯具在板块的中心位置，与板面接缝严密(观察、拉线尺量检查)。3.2.4在风机口或受一定风压的顶板，应用压条等物作适当固定，以防压力风掀动吊顶板(观察、手动、尺量检查)。3.3允许偏差项目项次项目允许偏差(mm)检验方法1表面平整3用2m靠尺和楔形塞尺检查2接缝平直3拉5m线不足5m拉通线检查3接缝高低0.5用直尺和楔形塞尺检查4压条间距1用直尺，拉线检查5四周水平标高±2以50mm水平线，尺量检查4)成品保护4.1搬运龙骨时要轻拿轻放，避免将龙骨弯曲。4.2板材安装及龙骨安装时要戴手套保护。4.3安装T型龙骨前，吊顶内管线布设完成，安装龙骨后不得再改动吊顶内管线。5)应注意的质量问题5.1龙骨不直：主要是在安装时未拉通线校正，造成龙骨弯曲。5.2吊顶不平：龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。施工中拉通线检查，保证龙骨标高符合要求。5.3轻钢骨架吊固不牢：顶棚内的管线，设备件上不得吊固轻钢骨架。吊顶骨架应吊固在主体结构上，并应拧紧吊杆螺母以控制标高的固定。5.4铝扣板分格不直：施工时注意板块规格，拉线找正，安装固定时保证平正对直。
